αSTEP/步進電動機
|
|
閉環步進電動機αSTEP |
控制方式的概要

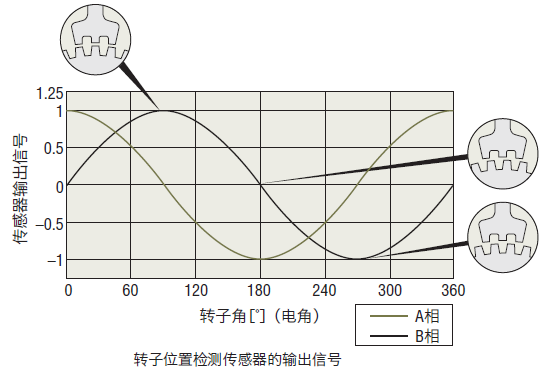

◇ 內藏轉子位置檢測傳感器在電動機的反輸出軸側藏有轉子位置檢測傳感器。
利用傳感器線圈檢測由于轉子旋轉位置所決定的磁阻的變化。
◇ 采用本公司的閉環控制系統

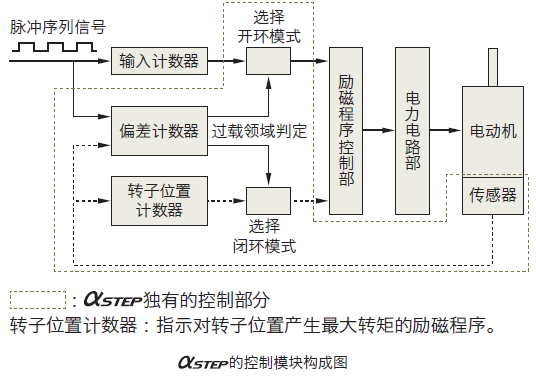

通過偏差計數器的計算可得知脈沖序列信號的指令位置與實際的轉子旋轉位置的偏差量（延遲/過轉）。
通過偏差計數器的計算結果判斷是否進入“過載領域”，以轉換開環模式/閉環模式來運行。
● 通常情況下，以開環模式運行。
● 過載時，以閉環模式運行。

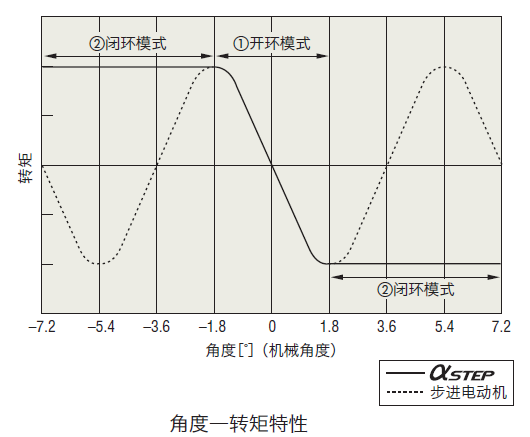

于閉環模式下，驅動器會控制電動機線圈的勵磁狀態，令其對于轉子旋轉位置產生最大轉矩。采用此種控制方式，在角度―轉矩特性上沒有所謂的不穩定點（過載領域）。
通過偏差計數器的計算可得知脈沖序列信號的指令位置與實際的轉子旋轉位置的偏差量（延遲/過轉）。
通過偏差計數器的計算結果判斷是否進入“過載領域”，以轉換開環模式/閉環模式來運行。
● 通常情況下，以開環模式運行。
● 過載時，以閉環模式運行。
于閉環模式下，驅動器會控制電動機線圈的勵磁狀態，令其對于轉子旋轉位置產生最大轉矩。采用此種控制方式，在角度―轉矩特性上沒有所謂的不穩定點（過載領域）。
αSTEP的特性
◇ 提升步進電動機的性能
● 高速領域的轉矩特性更容易使用
αSTEP無需如以往的步進電動機一般需要考慮以下各點。
● 限制起動脈沖頻率
可靈活運用自起動領域，輕易實現高速運行。

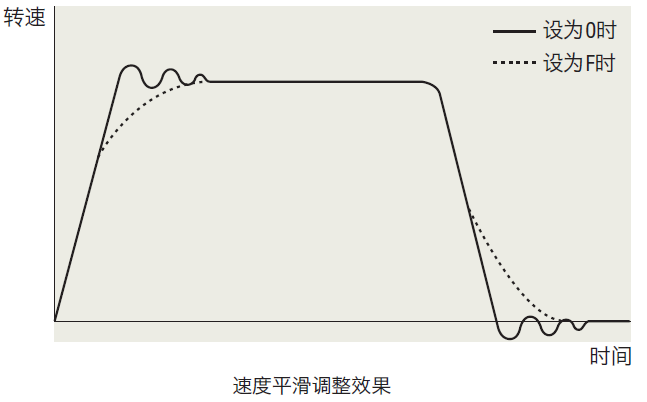

● 使用速度平滑調整調節起動時/停止時的響應性
不需變更控制器的數據（起動脈沖頻率、加減速常數）即可將起動時/停止時的響應性做16階段的調節。此一功能主要目的是希望能減少對工作物的沖擊，以及降低低速運行時的振動。
● 高速領域的轉矩特性更容易使用
αSTEP無需如以往的步進電動機一般需要考慮以下各點。
● 限制起動脈沖頻率
可靈活運用自起動領域，輕易實現高速運行。
● 使用速度平滑調整調節起動時/停止時的響應性
不需變更控制器的數據（起動脈沖頻率、加減速常數）即可將起動時/停止時的響應性做16階段的調節。此一功能主要目的是希望能減少對工作物的沖擊，以及降低低速運行時的振動。

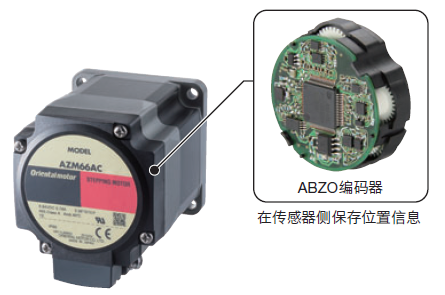

◇ 機械式多回轉絕對式編碼器（ABZO編碼器）
ABZO編碼器以機械方式檢測位置，并在傳感器側保存位置。通過在傳感器側保存位置信息，可建立絕對式系統，以在電源切斷時也能夠保持位置信息。此外，無需像以往一樣需要電池才可備份位置信息，因此，拆下電動機電纜線也不會失去位置。
ABZO編碼器以機械方式檢測位置，并在傳感器側保存位置。通過在傳感器側保存位置信息，可建立絕對式系統，以在電源切斷時也能夠保持位置信息。此外，無需像以往一樣需要電池才可備份位置信息，因此，拆下電動機電纜線也不會失去位置。
相關產品
|
閉環控制系統αSTEP， 搭載無需電池就能實現絕對方式定位的機械式絕對編碼器。
|
|
自由布局、提高生產效率、
|
