機構一體化產品的選用——中空旋轉平臺的選用
| 除了選用電動機作為自動化設備的驅動源，很多情況下，電動機會與滾珠螺桿、皮帶輪及齒條·齒輪等機構部件組合使用，將電動機的旋轉運動轉換成驅動部所需的運動。 為了能夠滿足各種自動化機器的需求，東方馬達為客戶提供各種將機構部件組裝到電動機上的電動傳動裝置，實現電動機與機構的一體化，提高設計的工作效率，縮短制作時間及提高產品質量。 |
| ?電動滑臺/電動缸的選用 |
?小型電動直線傳動裝置的選用 |
| ?齒輪·齒條系統的選用
|
?中空旋轉平臺的選用
|
點擊查看中空旋轉平臺選用相關內容說明：
1、負載轉動慣量的計算
計算搬運物的轉動慣量（負載轉動慣量）（公式點此參考）。
搬運物的轉動慣量請以傳動裝置轉動慣量的30倍以下作為基準。
2、機型的選用
① 沒有摩擦轉矩時，請參照DG 系列的負載轉動慣量―定位時間圖表來確認定位時間。
②確定定位時間與加減速時間。
但是，通過定位時間≧ 負載轉動慣量―定位時間圖表求得最短定位時間請取加減速時間t1 × 2≦定位時間。
③ 確定起動轉速N1，然后按下面公式算出運行轉速N2。請將N1設定為低速［0∼數r/min］，注意不要設得太大。
按上述計算式得出的結果若不能滿足N1≦N2≦200［r/min］的條件，
則請返回①，再次確認條件。
3、必要轉矩的計算
①通過下式計算加速轉矩。
② 計算必要轉矩。必要轉矩為由摩擦阻力引起的負載轉矩與由轉動慣量引起的加速轉矩相加，再乘以安全系數后得出的數值。
安全系數Sf 請?jiān)O(shè)定在1.5以上（搭載AZ系列AC電源輸入型時）。
③ 確認必要轉矩T是否包含在轉速―轉矩特性的范圍以內。
4、負載慣性力矩、軸向負載的計算
|
|
DGⅡ系列的選用 |
DGⅡ系列的選用
以下對DG2 系列選用計算進行說明。1、負載轉動慣量的計算
計算搬運物的轉動慣量（負載轉動慣量）（公式點此參考）。
搬運物的轉動慣量請以傳動裝置轉動慣量的30倍以下作為基準。
2、機型的選用
① 沒有摩擦轉矩時，請參照DG 系列的負載轉動慣量―定位時間圖表來確認定位時間。
②確定定位時間與加減速時間。
但是，通過定位時間≧ 負載轉動慣量―定位時間圖表求得最短定位時間請取加減速時間t1 × 2≦定位時間。

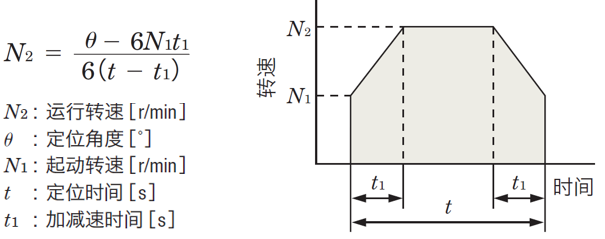

③ 確定起動轉速N1，然后按下面公式算出運行轉速N2。請將N1設定為低速［0∼數r/min］，注意不要設得太大。
3、必要轉矩的計算

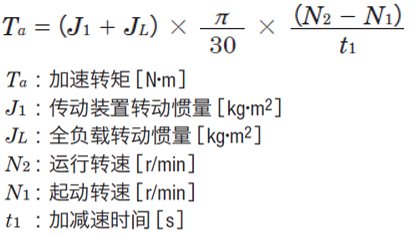

①通過下式計算加速轉矩。
② 計算必要轉矩。必要轉矩為由摩擦阻力引起的負載轉矩與由轉動慣量引起的加速轉矩相加，再乘以安全系數后得出的數值。
安全系數Sf 請?jiān)O(shè)定在1.5以上（搭載AZ系列AC電源輸入型時）。

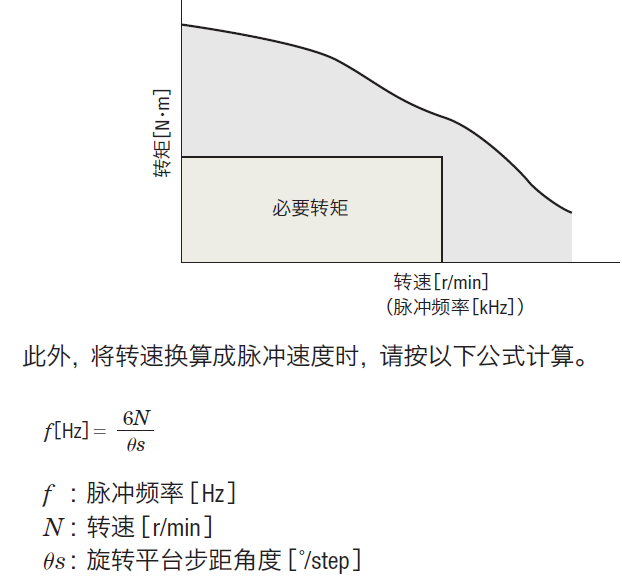

③ 確認必要轉矩T是否包含在轉速―轉矩特性的范圍以內。
4、負載慣性力矩、軸向負載的計算

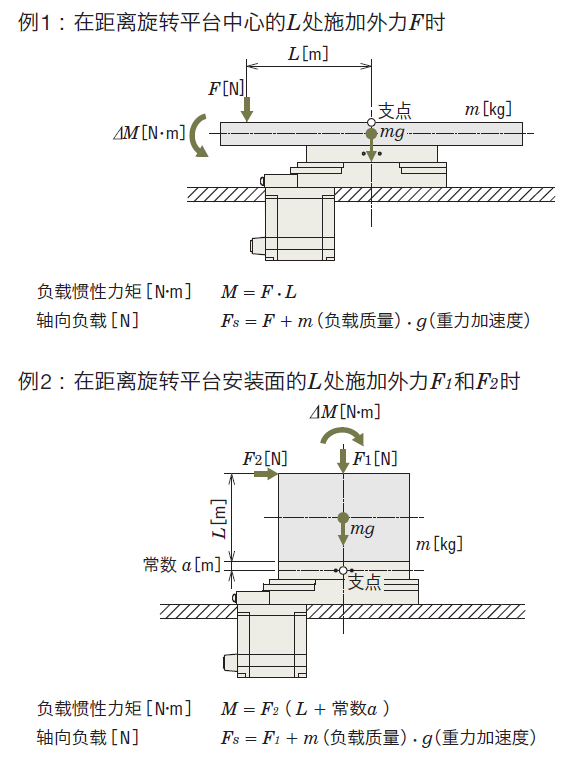

如下圖所示當旋轉平臺上載有負載時，請按下面的公式算出負載慣性
力矩與軸向負載，并確認是否在規格值內。
| 品名 | 支撐旋轉平臺的 軸承 |
容許慣性力矩 [N?m] |
容許軸向負載 [N] |
|---|---|---|---|
| DGM60 | 深槽滾珠軸承 | 2 | 100 |
| DGM85R、DGB85R | 交叉滾子軸承 | 10 | 500 |
| DGM130R、DGB130R | 50 | 2000 | |
| DGM200R | 100 | 4000 |
| 品名 | DGM60 | DGM85R、 DGB85R |
DGM130R、 DGB130R |
DGM200R |
|---|---|---|---|---|
| 支撐旋轉平臺的 軸承 |
深槽滾珠軸承 | 交叉滾子軸承 | ||
| 常數a [mm] | 10 | 20 | 30 | 40 |

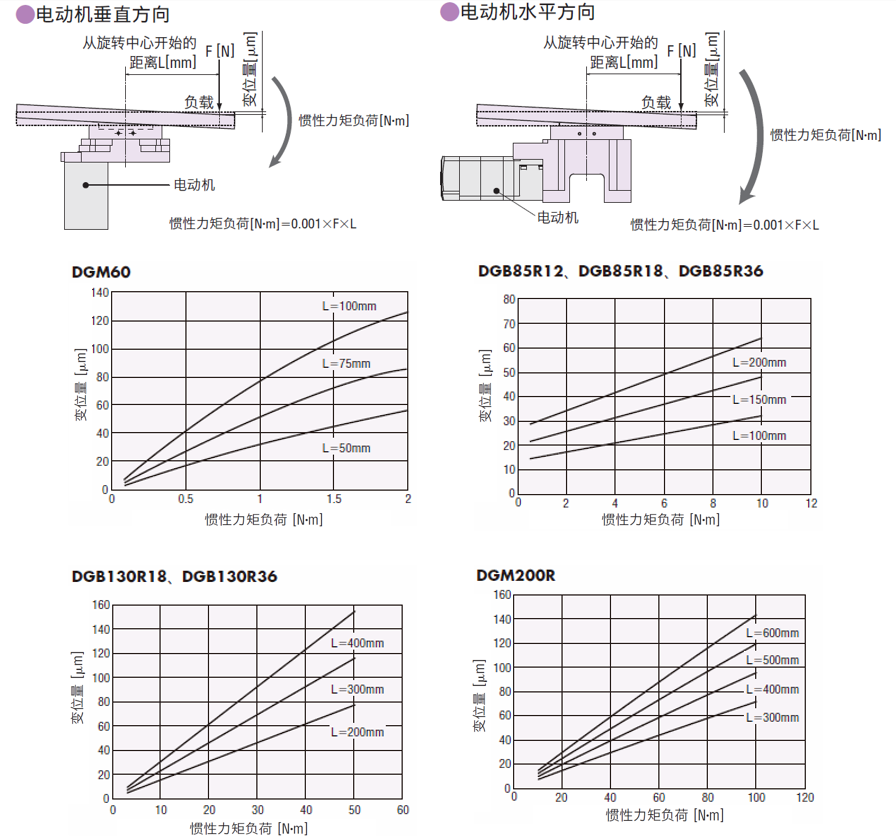

因負載慣性力矩引起的變位量（參考值）
在旋轉平臺上附加負載慣性力矩時，會發生變位。
圖表中的變位量顯示負載慣性力矩按固定方向作用時，在距離旋轉平臺旋轉中心的L位置上的變位。負載慣性力矩若從正負兩方向作用時，變位量約為2倍。
圖表中的變位量顯示負載慣性力矩按固定方向作用時，在距離旋轉平臺旋轉中心的L位置上的變位。負載慣性力矩若從正負兩方向作用時，變位量約為2倍。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
