分度盤機構（步進電動機） |

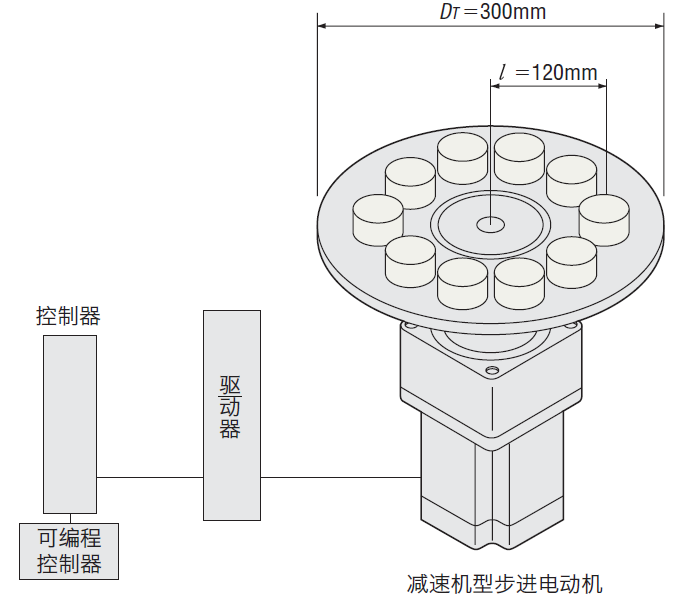

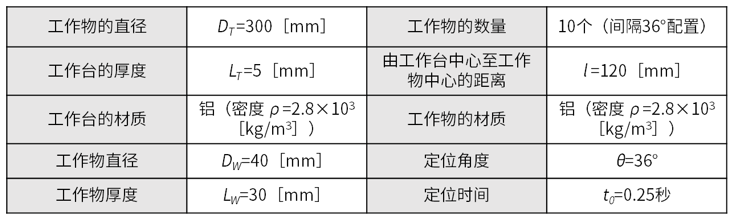

（1）驅動機構部的規格及運行條件
分度盤之類的大慣性驅動，適合使用步進電動機。
可使用RK2 系列PS減速機型（減速比36、分辨率/脈沖=0.02°）。
PS減速機型可以在最大轉矩范圍使用慣性驅動的起動停止轉矩。
PS減速機型可以在最大轉矩范圍使用慣性驅動的起動停止轉矩。

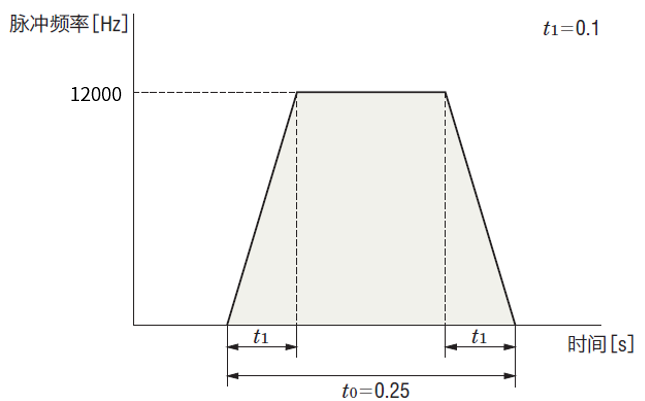

（2）運行模式的確定（公式請點此參考）
①工作脈沖數A［脈沖］的計算
②加減速時間t1［s］的確定
加減速時間以定位時間的25%為適，但此處設為
t1=0.1［s］。
③運行脈沖頻率f2［Hz］的計算
④運行速度NM［r/min］的計算
PS減速機減速比為10時，速度范圍為0∼83［r/min］。
（3）必要轉矩TM［N·m］的計算（公式請點此參考）
①負載轉矩TL［N·m］的計算因摩擦負載極小故可省略，負載轉矩可考慮為0。
TL=0［N·m］
②加速轉矩Ta［N·m］的計算

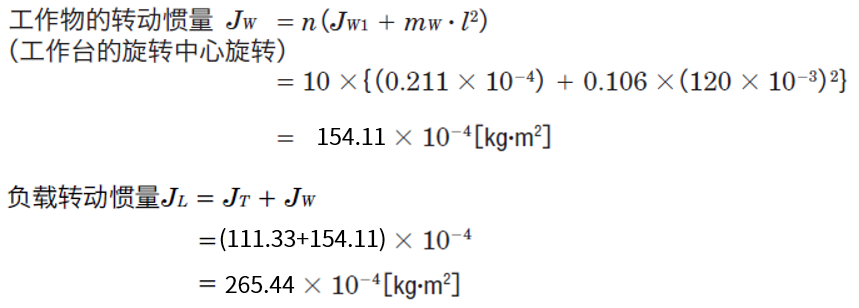

②-1 轉動慣量JL［kg·m2］的計算(公式請點此參考)
旋轉中心的工作物的轉動慣量JW［kg·m2］可以依據工作物中心與工作臺旋轉中心的距離l［mm］、工作物質量mW［kg］、工作物中心軸旋轉的工作物轉動慣量JW1［kg·m2］求得。
工作物個數n=10［個］，
②-2加速轉矩Ta［N·m］的計算
求出減速機輸出軸的加速轉矩。
通過脈沖速度計算其加速轉矩時，請參照如下所示。
計算結果相同。
③必要轉矩TM［N·m］的計算
以安全系數S f =2計算。
（4）電動機的選用
①暫時選用電動機| 品名 | 轉子轉動慣量 [kg?m2] |
必要轉矩 [N?m] |
|---|---|---|
| PKE543AC-PS36+RKSD503-AD | 30x10-7 | 2.55 |
PKE566AC-PS10（搭配RKSD507-AD驅動器）

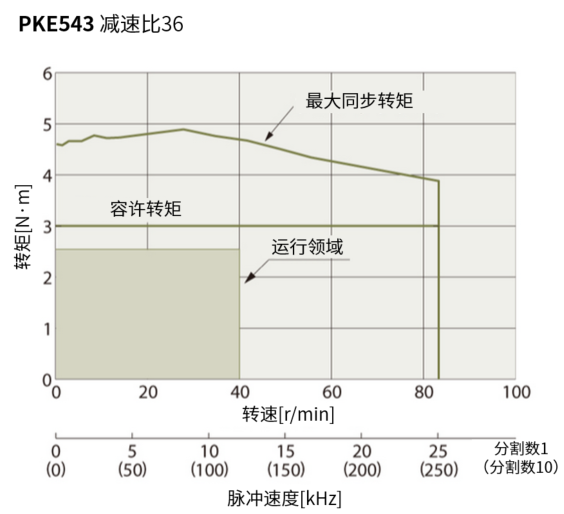

因運行速度與必要轉矩表示的運行領域在轉速―轉矩特性的最大同步轉矩以內，因此可使用。
為使選用結果更加正確，可確認慣性比。
（5）慣性比的確認（公式、參考值請點此參考）
PKE543AC-PS36的減速比為36，可參照如下計算慣性比。
PKE543AC-PS36與PKE543AC一致。其慣性比在30以下，因此
若為6.83，即判斷可以運行。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
