電動機選用的考慮因素
以下將介紹AC小型標準電動機、調速電動機、步進電動機、伺服電動機的選用順序、選用計算公式以及選用重點。
| ?選用順序 |
?各驅動機構的負載轉矩計算式、轉動慣量計算式 |
| ?選用計算公式（選用步進或伺服時的計算式）
|
?選用重點
|
|
|
選用計算公式 |

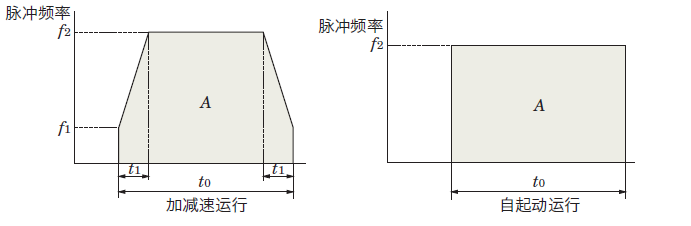

運行模式
作為脈沖速度的運行模式，步進電動機通常選定加減速運行模式。運行速度低速、負載轉動慣量小時，可以采取自起動運行模式。
 |
|
工作脈沖數A[脈沖]的計算式
工作脈沖數是以脈沖信號來表示將工作物由A點移至B點時，電動機必須旋轉的角度。 |
|
運行脈沖頻率 f2［Hz］的計算式
運行脈沖頻率可通過工作脈沖數與定位時間及加減速時間進行計算。①加減速運行時
加減速時間的長短是選用時的重點，但是除此之外還必須考慮加速轉矩及加減速常數的平衡，所以不能輕易決定。 因此，開始計算時，設定定位時間的25%左右為基準來進行計算。（最后需要調節。)
②自起動運行時

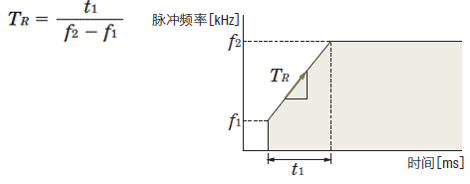

加減速常數TR［ms/kHz］
的計算式
加減速常數是本公司控制器使用的設定值。表示脈沖頻率的加速程度，以下述計算式計算。
?脈沖頻率請按整步換算。
?此處速度單位用［kHz］，時間用［ms］進行計算。
運行脈沖頻率f2［Hz］到運行速度NM［r/min］的換算公式
也可通過在線換算工具進行速度換算：?點此查看詳情
負載轉矩的計算
?請參照各驅動機構的負載轉矩計算式 加速轉矩Ta［N·m］的計算式
改變電動機轉速時，加速及減速轉矩都是不可缺少的要素。各種電動機其加速轉矩的基本公式是相同的，通過脈沖速度計算步進電動機加速轉矩時，請使用如下公式。

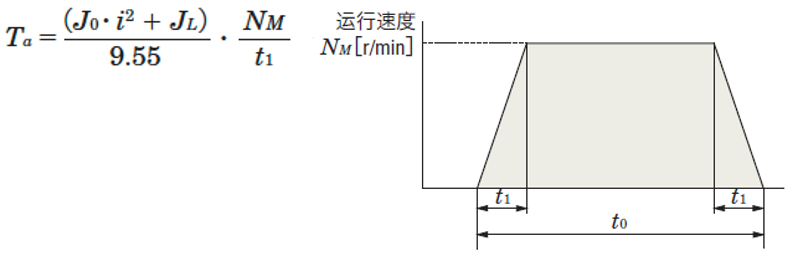

<所有電動機通用的基本公式>
- J0 ：轉子轉動慣量［kg·m2］
JL ：全負載轉動慣量［kg·m2］
NM ：運行速度［r/min］
- t1 ：加減速時間［s］
<通過脈沖速度計算步進電動機的加速轉矩時>
①加減速運行時

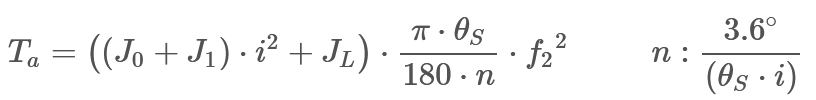

②自起動運行時
※使用減速機型時：θs為減速機輸出軸的步距角度。
必要轉矩TM［N?m］的計算式
負載轉矩與加速轉矩之和，乘以安全系數即是必要轉矩。  |
TM ：必要轉矩［N·m］ TL ：負載轉矩［N·m］ Ta ：加速轉矩［N·m］ Sf ：安全系數 |

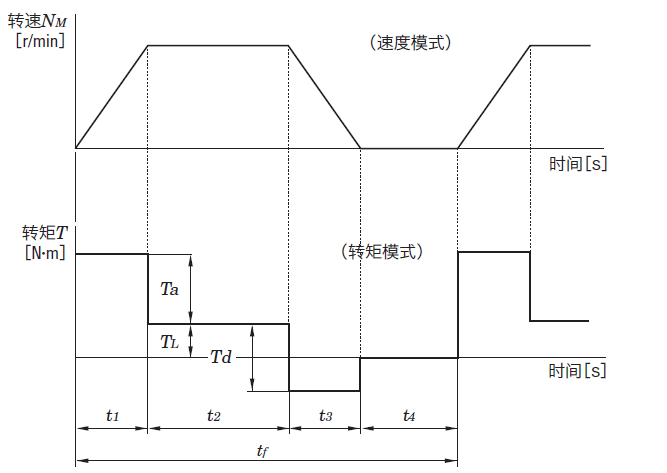

有效負載轉矩Trms［N?m］的計算式
選用AC伺服電動機和無刷電動機BX 系列時計算有效負載轉矩。電動機所要求的轉矩與時間一同變化時，先計算有效負載轉矩再判斷能否使用。
短周期運行中頻繁進行加速減速的運行模式下尤其重要。
