電動機選用的考慮因素
以下將介紹AC小型標準電動機、調速電動機、步進電動機、伺服電動機的選用順序、選用計算公式以及選用重點。
| ?選用順序 |
?各驅動機構的負載轉矩計算式、轉動慣量計算式 |
| ?選用計算公式（選用步進或伺服時的計算式）
|
?選用重點
|
|
|
選用重點 |
點擊查看相關內容說明：
AC小型標準電動機
①負載造成的轉速變動AC小型標準電動機的實際轉速受到負載轉矩的影響，相比同步轉速會降低2∼20%。選用AC小型標準電動機時必須在發生這種轉速降低的前提下選用。
②時間額定
即使是輸出功率相同的電動機，因電動機種類不同，其連續額定、短時額定也各不相同。應依據驅動時間（模式）來選用。
③減速機的容許轉動慣量
使用減速機與電動機組合，執行瞬時停止（制動器等）或是頻繁的斷續運行、瞬時正反運行等時，因負載轉動慣量過大，可能造成減速機的破損。因此選用時必須選在減速機的容許轉動慣量以下。
④電動機與減速機的種類選擇

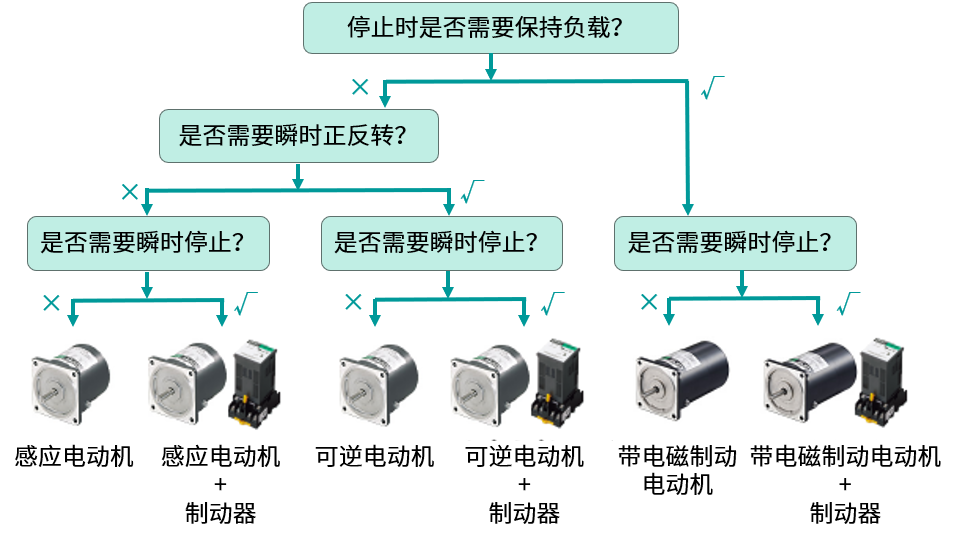

●電動機種類選定流程圖

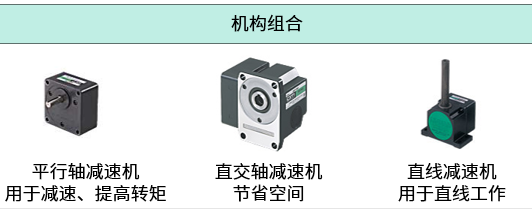

●減速機的選定
每個電動機系列對應的減速機陣容不同，需要根據選擇的減速機系列來確定最終的電動機系列。
無刷電動機
①容許轉矩對于安裝了專用減速機的無刷電動機聯體型產品，請參考減速機輸出軸的容許轉矩一覽表。請選擇負載轉矩不超過容許轉矩的產品。
②容許轉動慣量
無刷電動機為了避免減速時由于再生電力所造成的警報，并且為了實現穩定的速度控制，所以規定了容許轉動慣量的數值。請選擇轉動慣量不超過容許值的產品。
對于聯體型產品，如果負載的轉動慣量過大，可能會對減速機造成損傷，因此規定了容許轉動慣量的數值，請選擇不超過該值的產品。
③有效負載轉矩
BXⅡ系列在頻繁運行、停止時，請勿使有效負載轉矩超過額定轉矩。超過時，過載保護功能起動，電動機停止。
αSTEP AZ/步進電動機

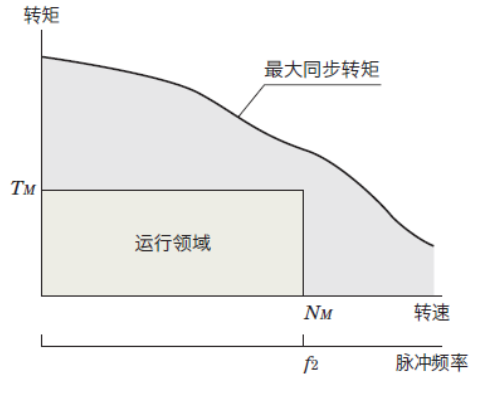

①必要轉矩的確認選擇步進電動機時，在最大同步轉矩以?xún)?nèi)，選用根據運行速度NM（f2）與必要轉矩TM表示的運行領域內的電動機。
| 對象 | 安全系數（基準值） |
|---|---|
| αSTEP | 1.5～2 |
| 2相5相步進電動機 | 2 |
②對溫度上升的考慮
步進電動機長時間連續運行的話，會致使溫度上升，超過電動機內部的耐熱等級130（B）溫度，使得絕緣性能劣化。隨運行速度、負載條件及安裝狀態等條件不同，上升的溫度也會發生變化。請以運行占空比50%以下為基準進行選購。運行占空比超過50%時，請選擇轉矩較為充裕的電動機，并采用降低運行電流的使用方法。
③慣性比的確認
慣性比按以下計算式計算。
若步進電動機的慣性比大，則起動、停止時的過沖現象與回沖現象也變大，因而會影響起動、穩定時間。但是，控制器輸出的脈沖信號，其加減速時的脈沖速度為階梯狀變化，劇烈加減速時段差會增大。因 此，若慣性比較大可能導致無法運行。為使得選用的電動機運行更正確，請確認其慣性比在下表的參考值以下。
慣性比（參考值）
| 對象 |
慣性比 |
|---|---|
| αSTEP | 30以下 |
| 2相5相步進電動機 | 30以下 |
AC伺服電動機
①容許轉動慣量為進行穩定控制，AC伺服電動機規定了容許轉動慣量。選用AC伺服電動機時，請注意勿使轉動慣量超過這一容許值。
| 對象 | 容許轉動慣量 |
|---|---|
| AZX系列 NX系列 |
轉子轉動慣量的50倍以下※ |
②額定轉矩
只要負載轉矩TL與AC伺服電動機的額定轉矩之比為1.5∼2以上就能夠進行驅動。
③瞬時最大轉矩
請確認必要轉矩小于AC伺服電動機的瞬時最大轉矩。（此時，必要轉矩的安全系數Sf的基準值為1.5∼2。） 此外，請注意能夠使用瞬時最大轉矩的時間會根據電動機的不同而有 所差異。
| 對象 | 使用時間 | 瞬時最大轉矩 |
|---|---|---|
| AZX系列 NX系列 |
約0.5秒以?xún)?nèi) | 額定轉矩的3倍時（額定轉速時）※ |
④有效負載轉矩
只要有效負載轉矩與AC伺服電動機的額定轉矩之比，即有效負載安全系數為1.5∼2以上，就能夠驅動。

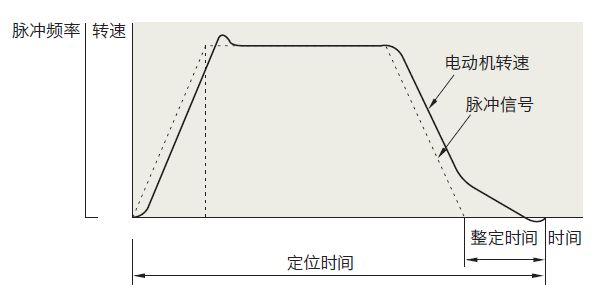

⑤整定時間
相對于使用脈沖信號的位置指令，AC伺服電動機的實際運行會存在延遲。這個延遲差稱為整定時間。
因此，根據運行模式計算出的定位時間加上該整定時間即為實際的定位時間。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
