加熱器的選用例
要保持裝置內的適當溫度，需了解滿足其條件的加熱器的必要發熱量。
必要發熱量可通過裝置的尺寸、材質、裝置內外部的溫度進行計算。在此對最適合用戶裝置的加熱器選用例進行說明。

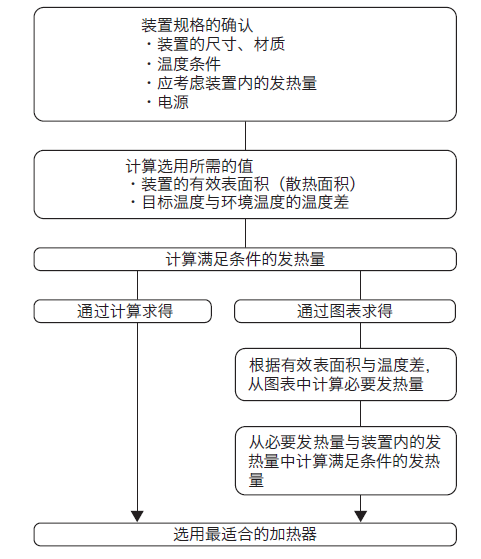

加熱器選用流程圖
選用計算方法

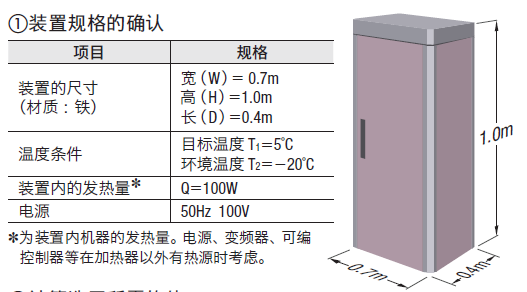

請根據流程圖，并參考條件進行計算。（1）運行條件與裝置規格的確認、計算
作為例子，選用安裝在極寒地區一般工廠內，將裝置內部溫度設定為目標溫度的加熱器。
● 冬季最低氣溫達到−20°C的地區
● 裝置內機器的使用環境溫度為0∼50°C
● 將裝置內的目標溫度設定成5°C
②計算選用所需的值
● 計算裝置的有效表面積（散熱面積）S
裝置的有效表面積計算方法如下。
設置的場所
|
計算式
|
|---|---|
裝置的環境全開放時
|
S ＝ 1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.8 × W ? H
|
裝置背面接觸到墻壁時
|
S ＝ 1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.4 × W ? H
|
阻礙裝置一側的散熱時（裝置連結等）
|
S ＝ 1.4 × W ? D ＋ 1.4 × D ? H ＋ 1.8 × W ? H
|
阻礙裝置背面與裝置一側的散熱時
|
S ＝ 1.4 × W ? D ＋ 1.4 × D ? H ＋ 1.4 × W ? H
|
阻礙裝置兩側的散熱時（裝置連結等）
|
S ＝ 1.4 × W ? D ＋ 1.0 × D ? H ＋ 1.8 × W ? H
|
阻礙裝置背面與兩側的散熱時
|
S ＝ 1.4 × W ? D ＋ 1.0 × D ? H ＋ 1.4 × W ? H
|
阻礙裝置前面以外的所有散熱時
|
S ＝ 0.7 × W ? D ＋ 1.0 × D ? H ＋ 1.4 × W ? H
|
此處設定設備周圍環境為全開放時
- 控制盤的表面積S
- =1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.8 × W ? H
=1.4 × 0.7× 0.4 + 1.8× 0.4× 1.0 + 1.8× 0.7× 1.0
=2.37［m2］
● 計算目標溫度與環境溫度的溫度差
- 溫度差ΔT=T1−T2
=5−（−20）
=25［℃］
（2）計算滿足條件的發熱量
在此說明通過計算求得的方法和通過圖表求得的簡易方法。
◇ 通過計算求得的方法
- QH=S×5※×ΔT−Q
=2.37×5×25−100
=196.25［W］
其他裝置的材質與熱通過率如下。
不銹鋼：4.5、鋁：12.0、鋁（2層）：4.5
?點此通過在線選型計算輔助工具簡單計算必要發熱量

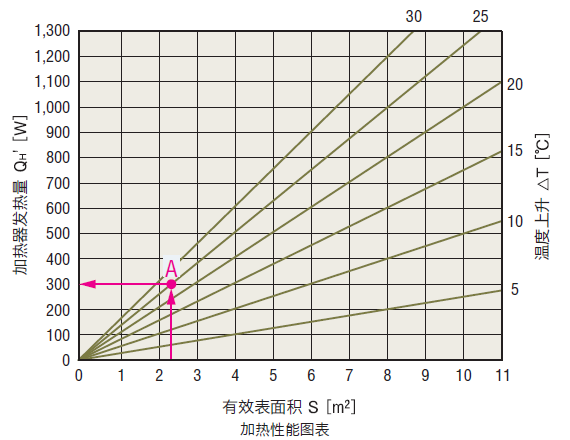

◇ 通過圖表求得的方法（下圖加熱性能圖表）
①計算出有效表面積（S）2.37m2與溫度差（△T）25°C的交點A。
②以交點A點為起點，拉出與橫軸平行的線。
③從平行線與縱軸的交點求得必要發熱量（QH'）300W。
④裝置內的發熱量（Q）為運行時的加熱器相同熱源，因此要從必要發熱量（QH'）中去除。
- QH=QH'−Q
=300−100
=200［W］
（3）選用最適合的加熱器
通過計算的結果：196.25［W］
通過圖表的結果：200［W］
從計算結果可知需要200W的發熱量。
從必要條件中選用單相100V規格的HMA200F-1。
