風扇的選用例―通風冷卻

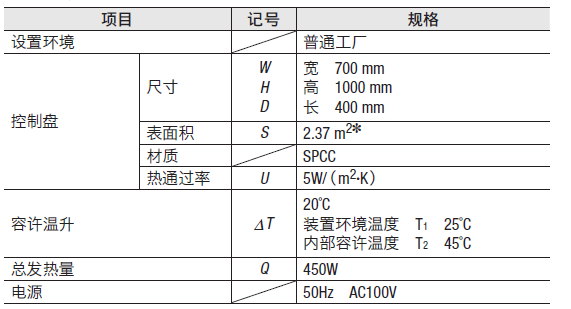

● 控制盤的規格


● 選用必要值計算
設備的有效表面積（放熱面積）S計算
設置的場所 計算式

設置的場所	計算式
裝置的環境全開放時	S ＝ 1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.8 × W ? H
裝置背面接觸到墻壁時	S ＝ 1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.4 × W ? H
阻礙裝置一側的散熱時（裝置連結等）	S ＝ 1.4 × W ? D ＋ 1.4 × D ? H ＋ 1.8 × W ? H
阻礙裝置背面與裝置一側的散熱時	S ＝ 1.4 × W ? D ＋ 1.4 × D ? H ＋ 1.4 × W ? H
阻礙裝置兩側的散熱時（裝置連結等）	S ＝ 1.4 × W ? D ＋ 1.0 × D ? H ＋ 1.8 × W ? H
阻礙裝置背面與兩側的散熱時	S ＝ 1.4 × W ? D ＋ 1.0 × D ? H ＋ 1.4 × W ? H
阻礙裝置前面以外的所有散熱時	S ＝ 0.7 × W ? D ＋ 1.0 × D ? H ＋ 1.4 × W ? H

此處設定設備周圍環境為全開放時

控制盤的表面積S

=1.4 × W ? D ＋ 1.8 × D ? H ＋ 1.8 × W ? H
=1.4 × 0.7× 0.4 + 1.8× 0.4× 1.0 + 1.8× 0.7× 1.0
=2.37［m²］

在此說明通過計算求得的方法和通過圖表求得的簡易方法。
◇ 通過計算求得的方法

計算必要風量時，請務必考慮內部的壓力損失。
一般來說，控制盤內部的壓力損失是未知數，所以工作點的風量假定為最大風量的50%，考慮安全系數S f = 2。
?點此通過在線選型計算輔助工具簡單計算必要風量

◇ 通過圖表求得的方法

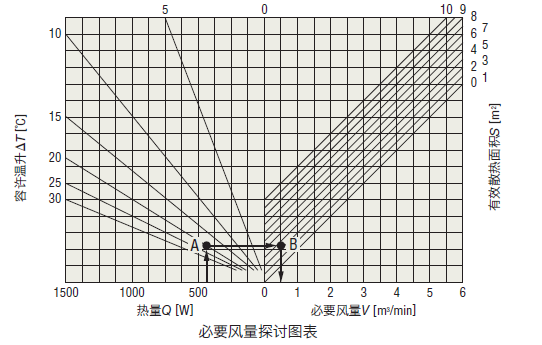

①計算出發熱量Q450W與容許溫升值ΔT20℃的交點A。
②以交點A點為起點，拉出橫軸與平行線。
③計算出平行線與表面積S2.37m²的交點B。
④ 從圖表B點向橫軸拉出垂直線，求得必要風量約0.5［m³/min］。
⑤ 依據前述的理由，考慮安全系數S f 2倍，能夠導出1.00［m³/min］的必要風量。


根據探討結果，選用控制盤風扇組合產品C-MU1238B-11B-PSLG。

控制盤風扇組合產品是風扇與選購配件（防止異物及灰塵、水滴進入的外罩及過濾網用濾片、外框、防護網）一體化的產品。通過過濾網不僅能阻止異物侵入，設置、維護也十分簡便，是最適用于控制盤的產品。
