雙軸安裝用支架的選用--電動滑臺 EZS系列

根據以下條件選擇2軸支架。
條件：
X-Y安裝，0.5s內搬送3kg工作物100mm
可動范圍為X軸500mm、Y軸250mm

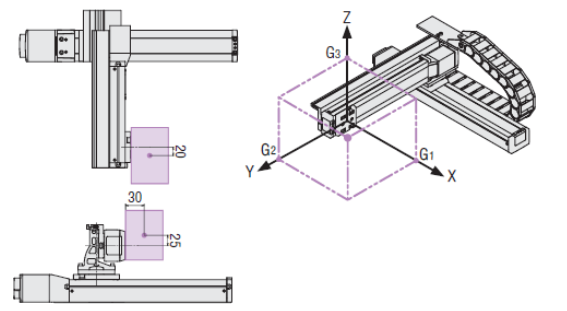

Y軸的搬送物的重心為（G1，G2，G3）=（30，20，25）
電源電壓為DC24V
可在加速度可搬質量表中確認電動滑臺的組合。在G1，G2，G3中找到絕對值最大的值。在此條件下，
｜G1｜=30是最大值，，因此請查看重心條件表 | Gn | ≤ 30 [mm]。
可承載可搬質量3kg，行程250mm的電動滑臺組合如下。

組合1：X軸 EZSM6D Y軸：EZSM3D
或者
組合2：X軸 EZSM6D Y軸：EZSM4D

選擇尺寸較小的組合1，產品如下。
X軸：EZSM6D050AZAK
Y軸：EZSM3D025AZAK

第一軸暫時選擇EZSM6D，第二軸暫時選擇EZSM3D。
第二軸滑臺行程為250mm，組合模式為R型，因此需要PAB-S6S3R025雙軸安裝用支架。


可在加速度可搬質量表中確認加速度。
可搬質量3kg的額最大加速度為5m/s²。

有超過選定例條件的話，請聯系客戶咨詢中心。

X-Y安裝 Y軸可搬質量[kg]

		｜Gn｜≦30 [mm]
X軸 ： EZSM4D Y軸 ： EZSM3D	加速度	導程 [mm]
		50	100	150	200	250	300
	1.0m/s2	2.3	1.9	1.5	1.1	0.7	0.4
	2.5m/s2	1.3	0.9	0.6	0.2	-	-
	5.0m/s2	0.3	-	-	-	-	-
X軸 ： EZSM6D Y軸 ： EZSM3D	加速度	導程 [mm]
		50	100	150	200	250	300
	1.0m/s2	5.8	5.8	5.8	5.8	5.8	5.8
	2.5m/s2	4.8	4.8	4.8	4.8	4.8	4.8
	5.0m/s2	3.6	3.6	3.6	3.6	3.6	3.6
X軸 ： EZSM6D Y軸 ： EZSM4D	加速度	導程 [mm]
		50	100	150	200	250	300
	1.0m/s2	12.7	12.4	10.4	8.9	7.6	6.5
	2.5m/s2	10.1	9.8	8.2	6.9	5.8	4.9
	5.0m/s2	7.5	7.1	5.8	4.7	3.9	3.1

Gn 是從工作臺到工作物的重心的距離 [mm]。

X-Z安裝 Z軸可搬質量[kg]

		｜Gn｜≦30 [mm]
X軸 ： EZSM4D Z軸 ： EZSM3D	加速度	導程 [mm]
		50	100	150	200	250	300
	1.0m/s2	3.5	3.3	3.0	2.7	2.5	2.2
	2.5m/s2	2.1	1.7	1.4	1.0	0.7	0.4
	5.0m/s2	0.7	0.3	-	-	-	-
X軸 ： EZSM6D Z軸 ： EZSM3D	加速度	導程 [mm]
		50	100	150	200	250	300
	1.0m/s2	3.5	3.5	3.5	3.5	3.5	3.5
	2.5m/s2	3.1	3.1	3.1	3.1	3.1	3.1
	5.0m/s2	2.2	2.2	2.2	2.2	2.2	2.2
X軸 ： EZSM6D Z軸 ： EZSM4D	加速度	導程 [mm]
		50	100	150	200	250	300
	1.0m/s2	6.7	6.7	6.7	6.7	6.7	6.7
	2.5m/s2	5.9	5.9	5.9	5.9	5.9	5.9
	5.0m/s2	4.9	4.9	4.9	4.9	4.9	4.9

Gn 是從工作臺到工作物的重心的距離 [mm]。

注意：

本資料僅供參考。選購前請仔細確認設備需求和產品規格。

如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
