AC調速電動機的構造及控制方法 |
構造
AC電動機尾部安裝了比率發電機（速度檢測用傳感器）的電動機。
AC調速電動機的控制方法

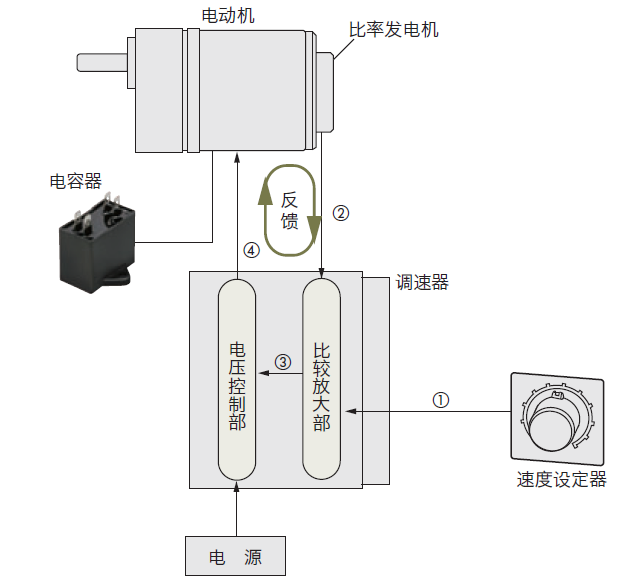

基本構造圖及控制方法的概要如下所示。
AC調速電動機為閉環速度控制方式。
①由速度設定器提供速度設定電壓。
②比率發電機檢測電動機轉速，并輸出速度信號電壓的差值。
③輸出速度設定電壓與速度信號電壓的差值。
④為能達到所設定電壓，將從比較放大部輸出的電壓提供給電動機。
AC調速電動機為閉環速度控制方式。
①由速度設定器提供速度設定電壓。
②比率發電機檢測電動機轉速，并輸出速度信號電壓的差值。
③輸出速度設定電壓與速度信號電壓的差值。
④為能達到所設定電壓，將從比較放大部輸出的電壓提供給電動機。
AC調速電動機電磁制動的構造與壽命
帶電磁制動電動機采用無勵磁動作型電磁制動。電磁制動的構造與壽
命和AC小型標準電動機相同（? 點此查看）
