無刷電動機的構造及工作原理 |

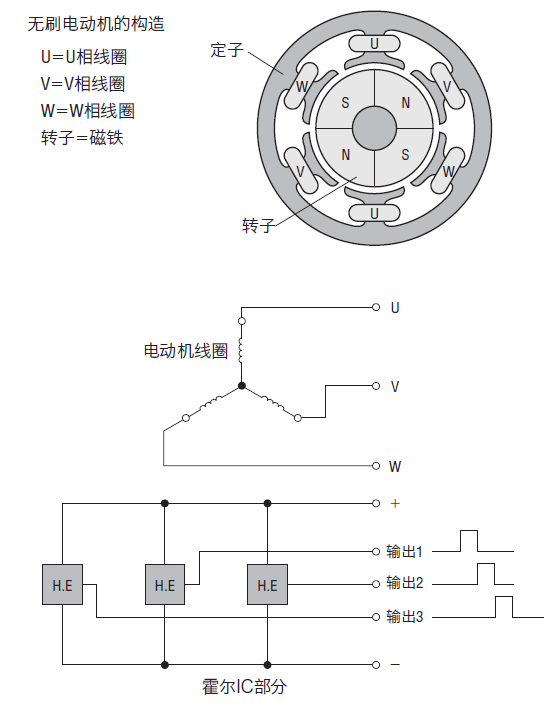

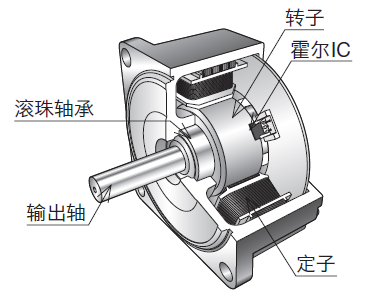

無刷電動機的構造
檢測用的磁性元件是使用霍爾IC。在定子內側安裝有3個，轉子旋轉時，即從霍爾IC輸出數字信號。
無刷電動機的驅動方法

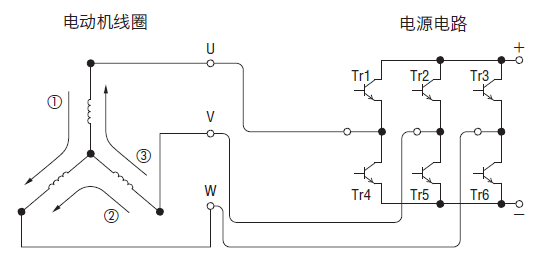

電動機線圈與開關用晶體管相連接，由6個晶體管組成變頻器。上下的晶體管依一定順序交互地重復ON-OFF，轉變線圈電流的方向。接下來說明旋轉的結構。
以下圖的晶體管的開關程序執行STEP①時，晶體管是Tr1與Tr6為ON的狀態。這時的線圈電流是從U相流到W相，U相被勵磁成N極、而W相則被勵磁成S極。因此，轉子旋轉30°。此動作重復12次，轉子旋轉。
以下圖的晶體管的開關程序執行STEP①時，晶體管是Tr1與Tr6為ON的狀態。這時的線圈電流是從U相流到W相，U相被勵磁成N極、而W相則被勵磁成S極。因此，轉子旋轉30°。此動作重復12次，轉子旋轉。

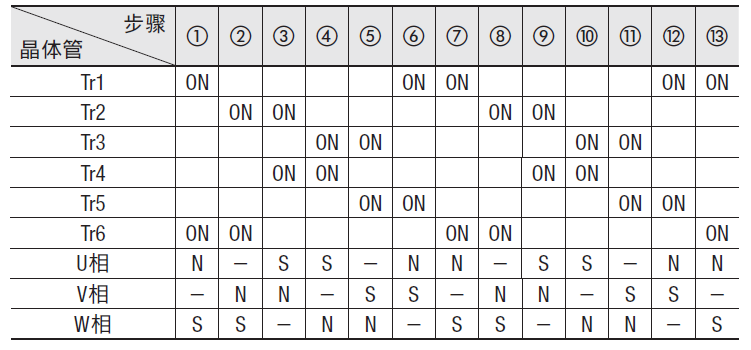

各晶體管的開關程序
無刷電動機的控制方法

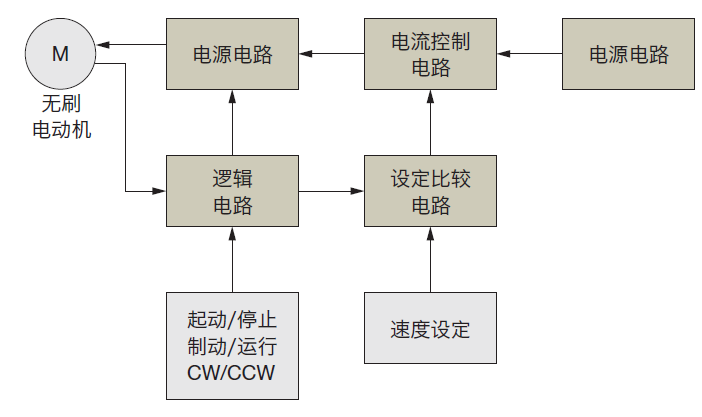

無刷電動機的驅動電路是以圖示的構造與電動機連接，大致可分為5個區間。
● 電源電路
● 電流控制電路
● 邏輯電路
● 設定比較電路
● 電源電路
● 電源電路
● 電流控制電路
● 邏輯電路
● 設定比較電路
● 電源電路
控制流入電動機線圈的電流。使用6個晶體管。上下連接的晶體管是依一定順序重復ON-OFF，讓電流流入電動機線圈。
◇ 電流控制電路
流入電動機的電流因負載大小而有所變化。流入電動機的電流是采取經常檢測的方式，控制在不偏移設定的轉速。
◇ 邏輯電路
從電動機的霍爾IC接收反饋信號，檢測轉子的位置，并決定電動機線圈的勵磁順序。來自于此的信號連接至動力電路的各個晶體管，以一定順序驅動晶體管。此外，也具有檢測電動機轉速的功能。也可以執行對電動機下達指令、起動/停止、制動/運行、CW/CCW的控制。
◇ 設定比較電路
比較進行速度設定信號與電動機轉速信號。依此結果，判斷電動機的轉速是較設定的轉速更高或更低。當電動機轉速較設定值高時，則降低對電動機的輸入電流，較低時，則提高對電動機的輸入電流，使其回到設定轉速。
◇ 電源電路
其功能為通過商業電源制作出驅動電動機與各控制電路所需的電壓。
無刷電動機電磁制動的構造與壽命

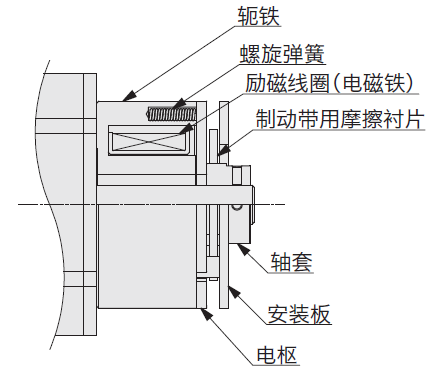

帶電磁制動電動機采用無勵磁動作型的定位用電磁制動。構造例如下所示。在勵磁線圈上施加電壓時，電樞受電磁鐵吸引而壓迫螺旋彈簧使制動開放，電動機軸即可自由旋轉。在未施加電壓的狀態下電樞會釋放，制動帶用摩擦襯片受螺旋彈簧擠壓至安裝板，電動機軸遭固定。
◇ 工作與壽命
該制動在電動機未勵磁的狀態下可作為位置保持用途使用。請勿作為停止旋轉中負載的制動用途使用。由于不是以制動為目的的制動帶用摩擦襯片，因此如果反復制動會因磨損而間隙變大，導致無法正常工作。起動或停止容許轉動慣量范圍內的負載時的使用壽命為500萬次。
該制動在電動機未勵磁的狀態下可作為位置保持用途使用。請勿作為停止旋轉中負載的制動用途使用。由于不是以制動為目的的制動帶用摩擦襯片，因此如果反復制動會因磨損而間隙變大，導致無法正常工作。起動或停止容許轉動慣量范圍內的負載時的使用壽命為500萬次。
