使用BLV系列R型 驗證測試2輪驅動和3輪驅動的AGV樣機
～ 使用2種類型的AGV樣機，進行速度穩定性和操控性的演示實驗～ 在AGV/AMR搬送機器人的車輪部分，準備了使用BLV系列R型的兩種樣機。 兩臺樣機雖然都是3輪的結構，但驅動輪的數量不相同， 分別為：①使用兩臺電動機驅動的2輪驅動樣機、②使用三臺電動機驅動的3輪驅動樣機。 |
①2輪驅動樣機

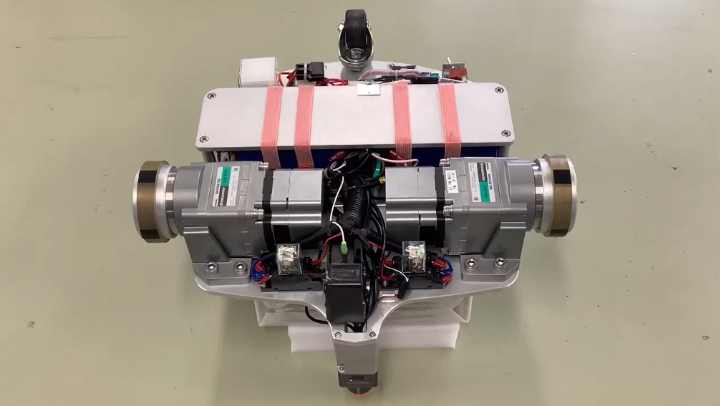

樣機的大小和重量：寬500mm×長480mm×高290mm、包含電池約20kg。電池使用了串聯的2個12V5Ah鋰電池。
通過利用微型計算機系統的Modbus(RTU)協議控制電動機。
通過控制器（游戲手柄）手動操作。
系統構成
|
|
|
|

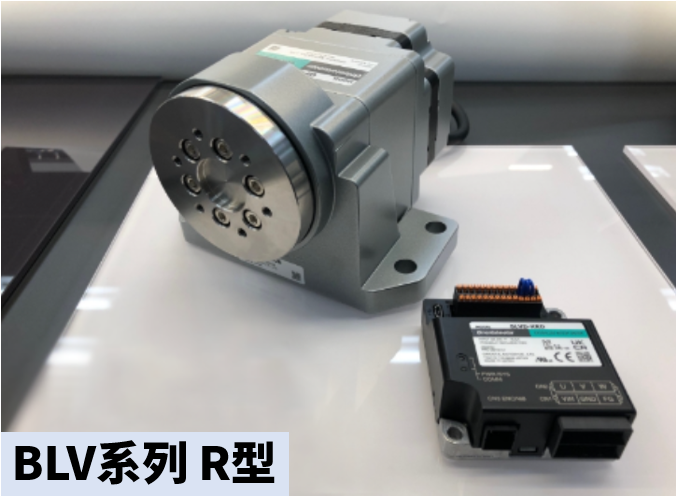

使用產品 BLMR5100KM-10-F×2、BLVD-KRD×2、AGD580B×2 驅動部使用帶電磁制動的無刷電動機： 安裝尺寸90mm、100W、減速比10。 減速機前端安裝法蘭輸出頭使得容許徑向負載大幅增加。 可直接安裝車輪。 驅動器對應Modbus(RTU)和CANopen。 驅動器尺寸為寬65mm×長75mm×高29mm，重量120g的小型驅動器。 動作電壓也為DC15V～55V，故可應對電壓變動。 右圖為展品示意圖。（圖中為不帶電磁制動的電動機，減速比也不同。）
|
|
|
嘗試行駛。
運行反應快，可快速停止。
也請觀看翻轉過來時的車輪（電動機）動作。
動作分別為：前進→后退→左右旋轉。
電動機的速度控制范圍為1～4000r/min，可以以1r/min為單位進行速度設定。
如果減速比10、車輪直徑100mm，那么AGV樣機的速度范圍為0.5mm/s～2094mm/s。
如果減速比10、車輪直徑100mm，那么AGV樣機的速度范圍為0.5mm/s～2094mm/s。
②3輪驅動樣機
這種類型小車的特點是支持原地進行全方向、
自如地向四周驅動行駛。

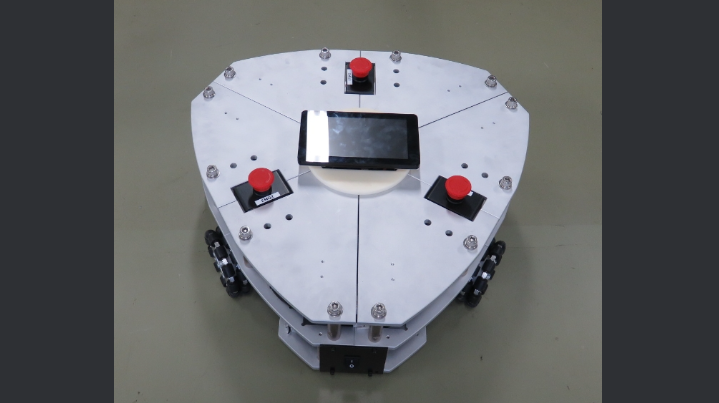

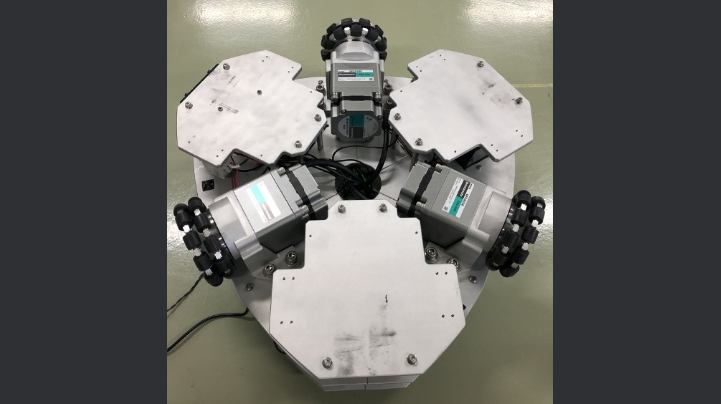

樣機的大小和重量：寬589mm×長580mm×高253mm、包含電池約37kg。
電池使用了串聯的2個12V12Ah的鉛酸電池。
與2輪驅動樣機一樣通過利用微型計算機系統的Modbus(RTU)協議控制電動機。
通過控制器（游戲手柄）手動操作。
寫入了自動運行程序。
但此樣機無障礙物檢測傳感器。
3個緊急停止按鈕是為各軸單獨演示準備。
樣機上方設有搭配微型計算機系統用的觸摸屏。
系統構成
使用產品
BLMR5100K-30-B×3、BLVD-KRD×3、AGD580B×3
自如地向四周驅動行駛。
樣機的大小和重量：寬589mm×長580mm×高253mm、包含電池約37kg。
電池使用了串聯的2個12V12Ah的鉛酸電池。
與2輪驅動樣機一樣通過利用微型計算機系統的Modbus(RTU)協議控制電動機。
通過控制器（游戲手柄）手動操作。
寫入了自動運行程序。
但此樣機無障礙物檢測傳感器。
3個緊急停止按鈕是為各軸單獨演示準備。
樣機上方設有搭配微型計算機系統用的觸摸屏。
系統構成
|
|
|
BLMR5100K-30-B×3、BLVD-KRD×3、AGD580B×3
使用的電動機與2輪驅動樣機相同，但減速比為30。
嘗試了使用自動運行行駛。
嘗試了使用自動運行行駛。
動作為：后退→逆時針原地旋轉→前進→
左右平行移動→菱形運行→180度來回旋轉→前進→超低速后退→順時針原地旋轉→停止。
各種運行方式下都能穩定運行。
接下來，將樣機翻轉后使用自動運行模式運行。
左右平行移動→菱形運行→180度來回旋轉→前進→超低速后退→順時針原地旋轉→停止。
各種運行方式下都能穩定運行。
接下來，將樣機翻轉后使用自動運行模式運行。
電動機速度控制范圍為1～4000r/min，可以以1r/min為單位進行速度設定。
實驗結論
像這樣2輪驅動、3輪驅動的小車均可穩定運行。
同時，BLV系列R型也可以進行定位運行控制。 除了有速度、位置、轉矩監控等常見的監控信息， 還能支持內部電壓、電動機及驅動器溫度等多樣化的狀態監控。 這兩臺設備雖然沒有運載負載使用， 但若是采用100W、減速比為30的雙驅動4輪AGV、大約可以搬運100kg的負載。 （注意：需要綜合評估小車框架整體的剛性與車輪的設計確定。) BLV系列R型可以運用于AGV/AMR等搬送機器人的驅動設計中。 ※本實驗涉及的數據及結果僅為樣機測試值，并非產品規格值。 |
