壓推原點返回運行 |
“壓推原點返回運行”在機械部的主體上壓推可動部進行原點返回。新開發的構造通過專用橡膠擋塊使金屬面能夠接觸，可實現高速的原點返回
運行。

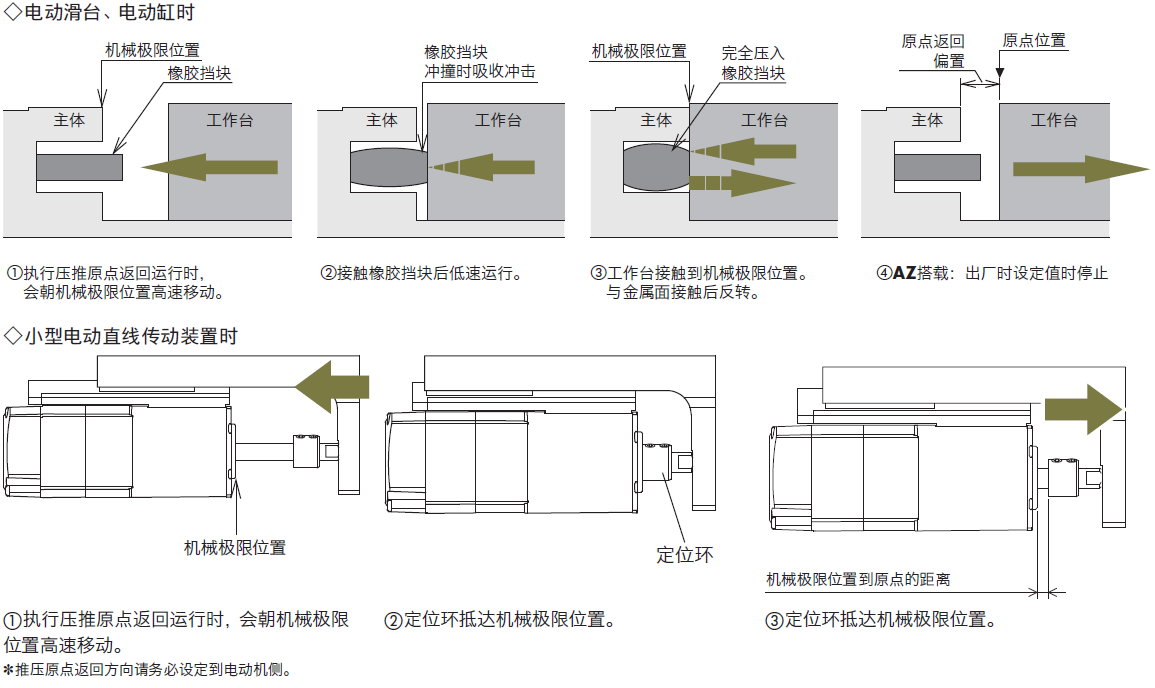

壓推原點返回的動作
壓推原點返回運行的使用須知
下面介紹使用壓推原點返回運行功能時的限制及須知。
● 使用壓推原點返回運行時，請確認動態容許慣性力矩值。
● 使用壓推原點返回運行時，請設定原點偏置量及設定并確認壓推原點返回運行電流值。
● EAC系列朝遠離電動機方向壓推原點返回時，請在外部設置在有效行程范圍內壓推活塞桿的機構?；钊麠U超過有效行程并往遠離電動機方向壓推時，可能會導致破損。
● EAS4、EAC4的導程為12mm的產品垂直方向運行負載時，在上升側執行壓推原點返回運行時的負載質量請控制在4kg以下。超過4kg時，原點位置可能會偏移。
● EAS2、EAC2的導程為6mm的產品垂直方向運行負載時，請在下降側執行壓推原點返回運行。在上升側執行壓推原點返回時，原點位置可能會偏移。
● 使用壓推原點返回運行時，請確認動態容許慣性力矩值。
● 使用壓推原點返回運行時，請設定原點偏置量及設定并確認壓推原點返回運行電流值。
● EAC系列朝遠離電動機方向壓推原點返回時，請在外部設置在有效行程范圍內壓推活塞桿的機構?；钊麠U超過有效行程并往遠離電動機方向壓推時，可能會導致破損。
● EAS4、EAC4的導程為12mm的產品垂直方向運行負載時，在上升側執行壓推原點返回運行時的負載質量請控制在4kg以下。超過4kg時，原點位置可能會偏移。
● EAS2、EAC2的導程為6mm的產品垂直方向運行負載時，請在下降側執行壓推原點返回運行。在上升側執行壓推原點返回時，原點位置可能會偏移。

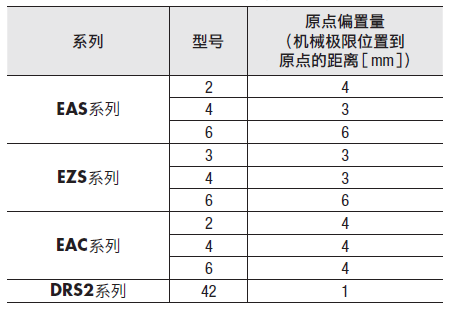

壓推原點返回偏置量的設定（機械極限到原點的距離［mm］）
◇ 搭載αSTEPAZ系列初始值（0）運行原點返回偏置時，壓推原點返回運行抵達機械極限位置后，返回到出廠時設定的位置。出廠時的返回量請參閱下表。
壓推原點返回運行電流（壓推力）的設定（推薦值）
◇ 搭載αSTEPAZ系列壓推原點返回的電流值的推薦數值，出廠時設定在編碼器（ABZO編碼器）上。

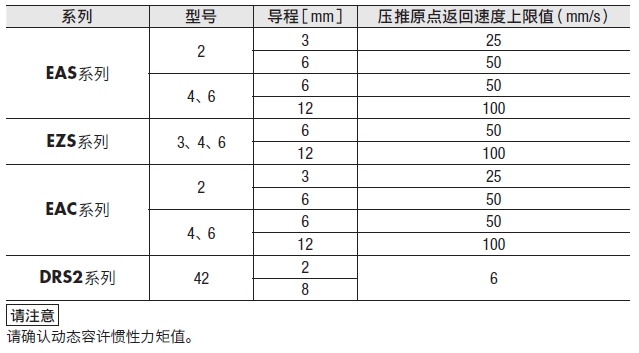

壓推原點返回速度
壓推原點返回速度的上限如下。
◇ 搭載αSTEPAZ系列
