步進電動機、伺服電動機用減速機 |
一般如果安裝尺寸相同，步進電動機的輸出轉矩較AC電動機大，又由于伺服電動機高速旋轉，因此必須以高轉矩、高轉速對應，以免破壞電動機的這些特性。
以下為較具代表的控制電動機用減速機的原理構造。
TH減速機
◇ 原理與構造

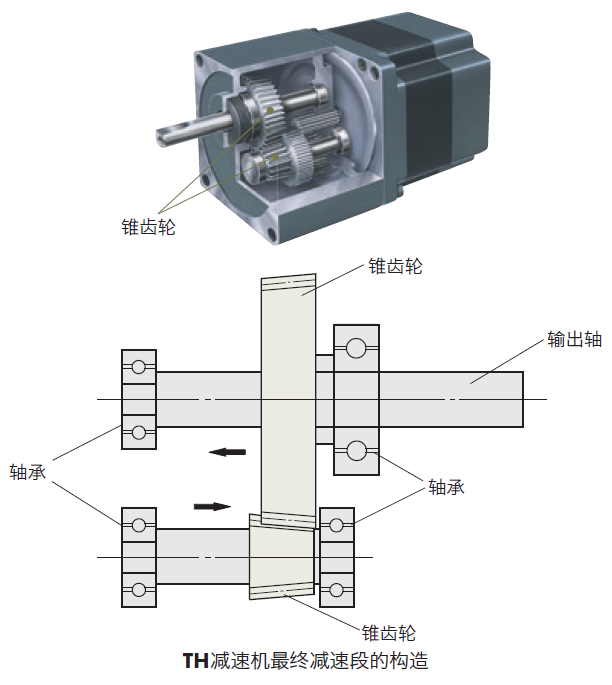

TH減速機型的直齒輪減速機的輸出段以及與其嚙合的齒輪部分皆采用錐齒輪（Taper Gear ）。錐齒輪朝軸向連續變位。微調這些錐齒輪，朝箭頭方向調節其嚙合量，以達到降低其齒隙的目的。
TH減速機型的直齒輪減速機的輸出段以及與其嚙合的齒輪部分皆采用錐齒輪（Taper Gear ）。錐齒輪朝軸向連續變位。微調這些錐齒輪，朝箭頭方向調節其嚙合量，以達到降低其齒隙的目的。
TS減速機
◇ 原理與構造

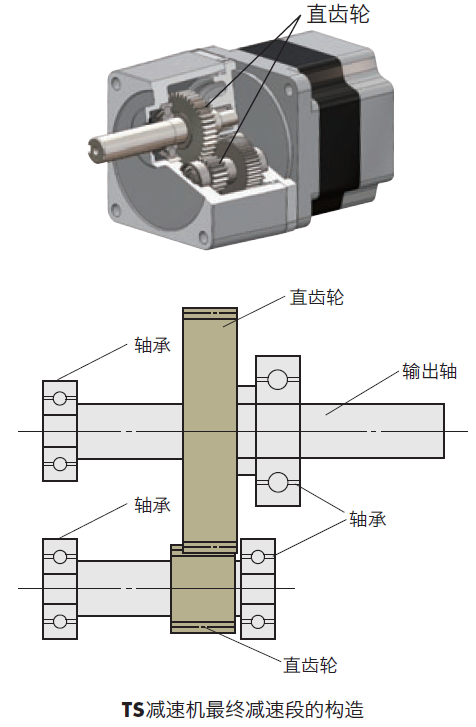

TS減速機通過齒輪加工的高精度化及將熱處理后的尺寸變化量考慮進去的齒輪加工的實施，減少對齒隙的影響。此外，關于輸出軸齒輪，熱處理后實施高精度加工，去除因熱處理導致尺寸變化的影響。因此，TS減速機實現了無需特別調整機構的簡單構造。
TS減速機通過齒輪加工的高精度化及將熱處理后的尺寸變化量考慮進去的齒輪加工的實施，減少對齒隙的影響。此外，關于輸出軸齒輪，熱處理后實施高精度加工，去除因熱處理導致尺寸變化的影響。因此，TS減速機實現了無需特別調整機構的簡單構造。
FC減速機
◇ 原理與構造

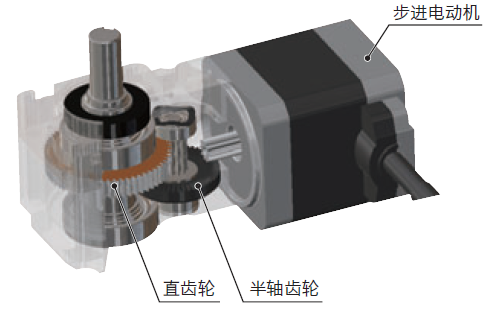

FC減速機是指由半軸齒輪（圓盤狀的齒輪）與直齒輪構成的直交軸減速機。借助本公司的高精度加工，對半軸齒輪的小型化和高強度化取得成功，實現了可抑制齒隙的小型直交軸。
PS減速機

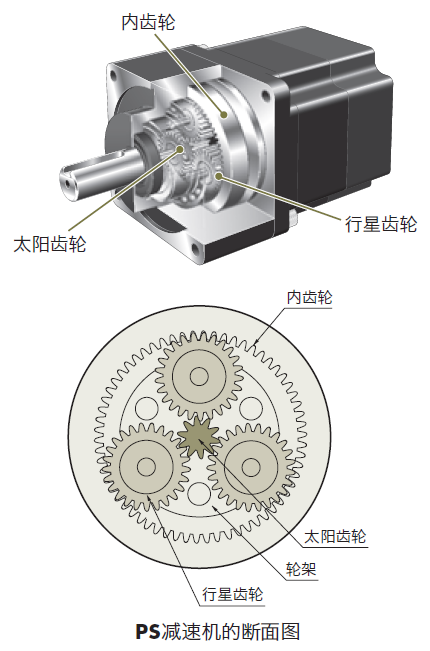

◇ 原理與構造PS減速機為行星齒輪機構的減速機。由太陽齒輪、行星齒輪、內齒輪等3個機構所構成。安裝于中心軸位置的太陽齒輪（一段型減速機時此部分為電動機轉軸。）外側有數個行星齒輪，利用內齒輪沿中心軸圓周做公轉。通過行星齒輪的公轉利用行星輪架轉換成輸出軸的旋轉。
行星齒輪：為多個外齒輪，以太陽齒輪為中心公轉。
各行星齒輪都被安裝于行星輪架上，行星輪架上固定有減速機輸出軸。
內齒輪 ：為固定于減速機外殼上的圓筒狀的齒輪，內側有小齒。

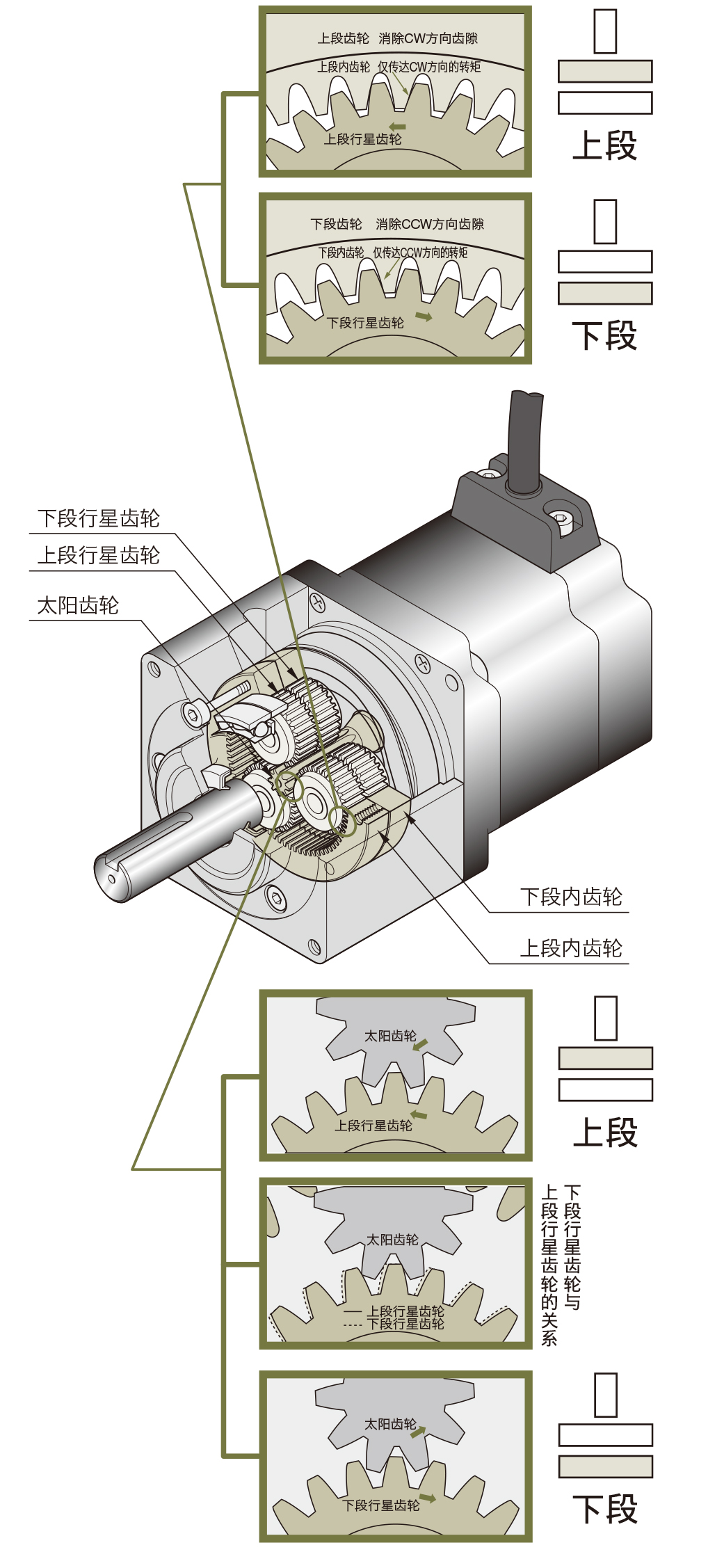

PN減速機是與PS減速機同樣的行星齒輪機構的減速機。為使各零件的加工精度提高，采用了齒隙去除機構，實現了規格值3分以內的齒隙。齒隙去除機構是將內齒輪及行星齒輪分別配置成上下兩段，并將內齒輪朝圓周方向擰動。因此，上段的內齒輪與行星齒輪去除了CW方向的齒隙，而下段的內齒輪與行星齒輪則去除了CCW方向的齒隙。

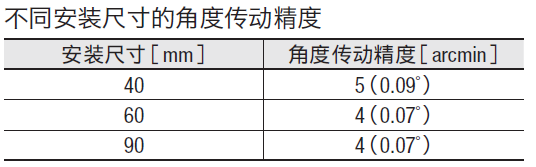

◇ 角度傳動精度

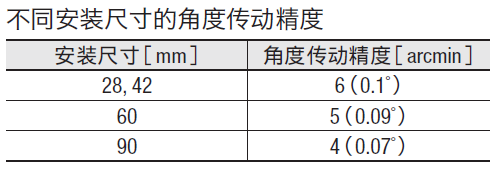

是指從輸入脈沖數計算出輸出軸的理論旋轉角度與實際旋轉角度的誤差。表示從任意位置測量輸出軸旋轉1次時誤差的最小值與最大值的幅度。
是將薄壁彈性齒輪技術運用到行星齒輪減速機內齒輪的行星齒輪減速裝置。因此，利用內齒輪的彈性變形，在沒有調整機構的情況下實現了小齒隙。
行星齒輪減速機是太陽齒輪與行星齒輪、行星齒輪與內齒輪都同時相互嚙合的構造。因此，如果只用零件的尺寸精度減少齒隙，則會受到尺寸誤差的影響而干擾嚙合部分，可能導致旋轉轉矩不均勻或產生噪音。為解決此類問題，開發了緩和嚙合部分干擾的功能及兼?zhèn)渥銐驈姸鹊?ldquo;薄壁彈性內齒輪”，誕生了劃時代性構造的行星齒輪減速機HarmonicPlanetary。HarmonicPlanetary在減速機的使用壽命范圍內幾乎沒有齒隙變化。
◇ 角度傳動精度
是指從輸入脈沖數計算出輸出軸的理論旋轉角度與實際旋轉角度的誤差。表示從任意位置測量輸出軸旋轉1次時誤差的最小值與最大值的幅度。
就減速機而言，諧波減速機擁有無可比擬的優異定位精度特性，是由運用金屬彈性力的3個基本零件（波發生器、柔輪、剛輪）所組成。

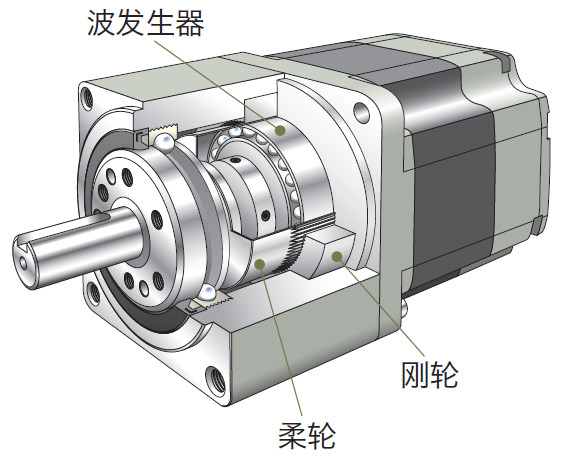

波發生器
橢圓形凸輪的外圈上嵌入薄型的滾珠軸承，整體呈一橢圓形狀的零件。軸承的內圈固定于橢圓形凸輪之上，外圈則介由滾珠彈性變形。安裝于電動機轉軸上。
柔輪
為制成薄型杯狀的金屬彈性體零件。杯開口部位外緣刻有小齒。柔輪底部安裝到減速機輸出軸。
剛輪
剛性體的內齒輪。內側上刻有與柔輪同樣大小的小齒，且比柔輪多2個齒數。外圈部分固定于減速機外殼上。
◇ 精度
諧波減速機與使用一般直齒輪的減速機不同，沒有齒隙（小齒互相嚙合間隙）。同時，相互嚙合的齒數較多，小齒的齒距誤差或累積齒距誤差的旋轉精度的影響被平均分散掉，可發揮高定位精度的特性。此外，諧波減速機的減速比較高，因此，在輸出軸施加負載轉矩時的扭轉，即使與電動機單體及其它減速電動機相比，也會非常小，且具有高剛性。由于剛性較高，因此，即使負載變動大，也可以非常穩定的定位。對要求較高的定位精度及剛性時，請參考以下特性。
◇ 角度傳動精度
是指從輸入脈沖數計算出輸出軸的理論旋轉角度與實際旋轉角度的誤差。表示從任意位置測量輸出軸旋轉1次時誤差的最小值與最大值的幅度。
內齒輪 ：為固定于減速機外殼上的圓筒狀的齒輪，內側有小齒。
PN減速機
◇ 原理與構造PN減速機是與PS減速機同樣的行星齒輪機構的減速機。為使各零件的加工精度提高，采用了齒隙去除機構，實現了規格值3分以內的齒隙。齒隙去除機構是將內齒輪及行星齒輪分別配置成上下兩段，并將內齒輪朝圓周方向擰動。因此，上段的內齒輪與行星齒輪去除了CW方向的齒隙，而下段的內齒輪與行星齒輪則去除了CCW方向的齒隙。
是指從輸入脈沖數計算出輸出軸的理論旋轉角度與實際旋轉角度的誤差。表示從任意位置測量輸出軸旋轉1次時誤差的最小值與最大值的幅度。
HPG減速機

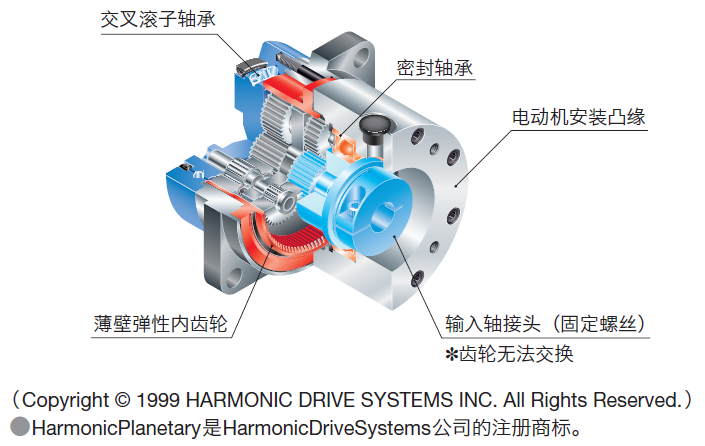

◇ 原理與構造是將薄壁彈性齒輪技術運用到行星齒輪減速機內齒輪的行星齒輪減速裝置。因此，利用內齒輪的彈性變形，在沒有調整機構的情況下實現了小齒隙。
行星齒輪減速機是太陽齒輪與行星齒輪、行星齒輪與內齒輪都同時相互嚙合的構造。因此，如果只用零件的尺寸精度減少齒隙，則會受到尺寸誤差的影響而干擾嚙合部分，可能導致旋轉轉矩不均勻或產生噪音。為解決此類問題，開發了緩和嚙合部分干擾的功能及兼?zhèn)渥銐驈姸鹊?ldquo;薄壁彈性內齒輪”，誕生了劃時代性構造的行星齒輪減速機HarmonicPlanetary。HarmonicPlanetary在減速機的使用壽命范圍內幾乎沒有齒隙變化。
是指從輸入脈沖數計算出輸出軸的理論旋轉角度與實際旋轉角度的誤差。表示從任意位置測量輸出軸旋轉1次時誤差的最小值與最大值的幅度。
諧波減速機
◇ 原理構造就減速機而言，諧波減速機擁有無可比擬的優異定位精度特性，是由運用金屬彈性力的3個基本零件（波發生器、柔輪、剛輪）所組成。
橢圓形凸輪的外圈上嵌入薄型的滾珠軸承，整體呈一橢圓形狀的零件。軸承的內圈固定于橢圓形凸輪之上，外圈則介由滾珠彈性變形。安裝于電動機轉軸上。
柔輪
為制成薄型杯狀的金屬彈性體零件。杯開口部位外緣刻有小齒。柔輪底部安裝到減速機輸出軸。
剛輪
剛性體的內齒輪。內側上刻有與柔輪同樣大小的小齒，且比柔輪多2個齒數。外圈部分固定于減速機外殼上。
 |

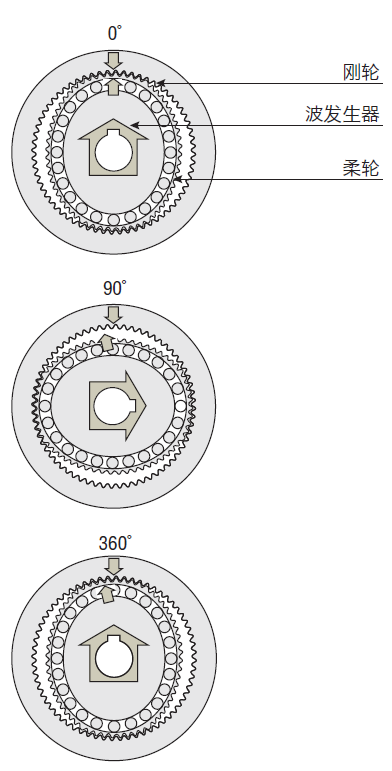

將3件基本零件組合。柔輪隨波發生器變形為橢圓狀，橢圓的長軸部分則與剛輪小齒部分互相嚙合，而短軸部分小齒則完全呈脫離狀態。 將剛輪固定，將波發生器（輸入）朝順時針方向旋轉，此時柔輪會產生彈性變形，而與剛輪小齒互相嚙合的位置將按順序移動。 波發生器每旋轉一圈，柔輪因比剛輪齒數少2個齒數，因此會與波發生器的旋轉方向相反，亦即朝逆時針方向移動2個齒數差。輸出這一動作并進行減速。 |
◇ 精度
諧波減速機與使用一般直齒輪的減速機不同，沒有齒隙（小齒互相嚙合間隙）。同時，相互嚙合的齒數較多，小齒的齒距誤差或累積齒距誤差的旋轉精度的影響被平均分散掉，可發揮高定位精度的特性。此外，諧波減速機的減速比較高，因此，在輸出軸施加負載轉矩時的扭轉，即使與電動機單體及其它減速電動機相比，也會非常小，且具有高剛性。由于剛性較高，因此，即使負載變動大，也可以非常穩定的定位。對要求較高的定位精度及剛性時，請參考以下特性。
◇ 角度傳動精度
是指從輸入脈沖數計算出輸出軸的理論旋轉角度與實際旋轉角度的誤差。表示從任意位置測量輸出軸旋轉1次時誤差的最小值與最大值的幅度。
這是無負載條件下的值（減速機部參考值）。但是，實際的用途上必然產生摩擦負載，出現與摩擦負載相應的變位。當摩擦負載一定時，若朝同一方向運行則變位固定，但若從正反兩方向運行，則往返間將產生兩倍的變位。該變位可通過下面的轉矩―扭轉特性來推測。
轉矩―扭轉特性

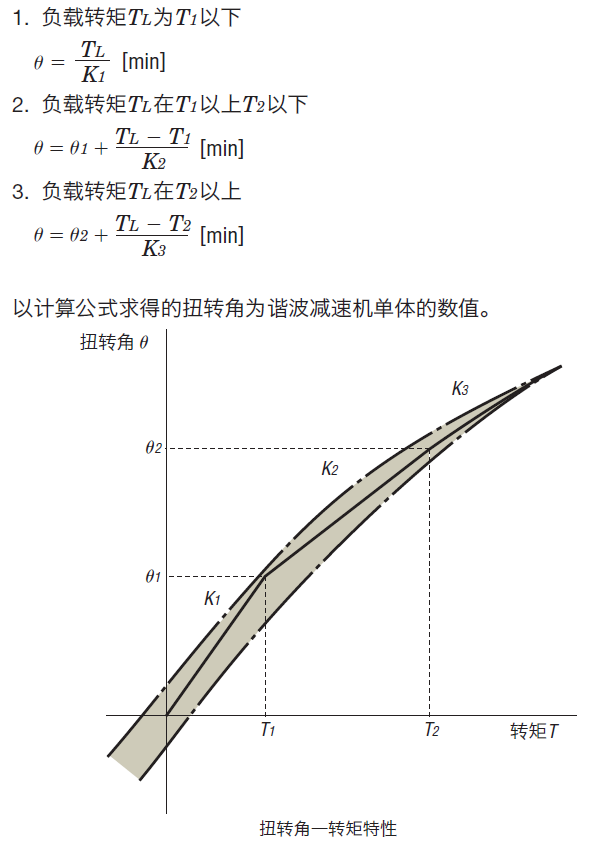

圖表中的轉矩―扭轉特性是將電動機軸進行固定，然后慢慢朝正反方向向輸出軸施加或減少負載（轉矩）時的變位（扭轉）圖。如上所述，向輸出軸施加負載時，會因減速機的彈簧常數的關系而產生變位。
轉矩―扭轉特性
圖表中的轉矩―扭轉特性是將電動機軸進行固定，然后慢慢朝正反方向向輸出軸施加或減少負載（轉矩）時的變位（扭轉）圖。如上所述，向輸出軸施加負載時，會因減速機的彈簧常數的關系而產生變位。

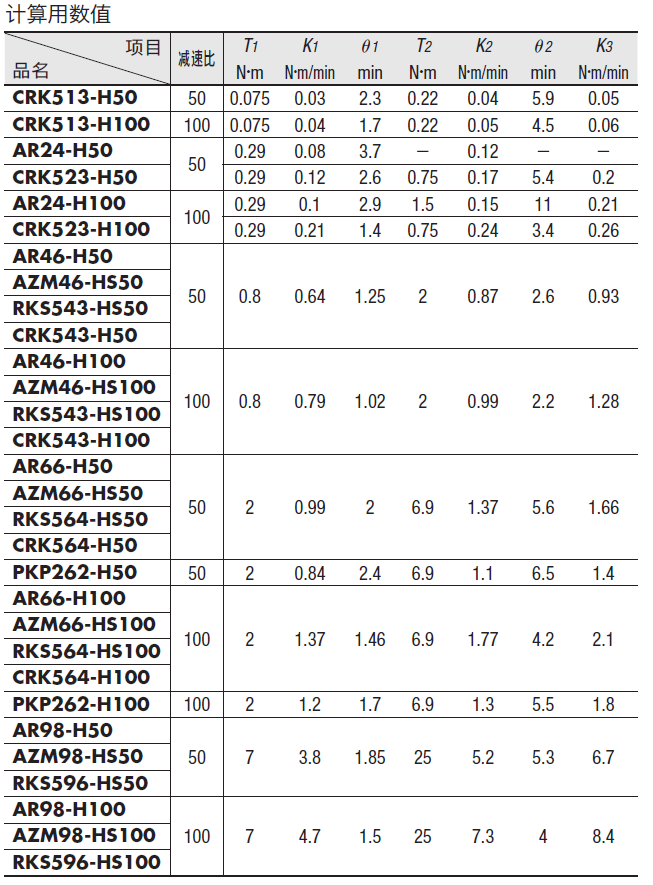

該變位在停止時施加外力及在施加了摩擦負載的狀態下進行驅動的情況下會發生。該傾斜率可根據負載轉矩的大小，使用以下3個區間的彈簧常數算出近似值，或通過計算進行推定。
磁滯損耗

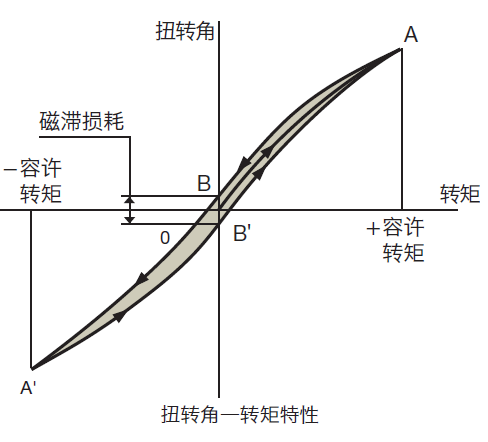

從轉矩―扭轉特性可以看出，朝正反方向施加轉矩到容許轉矩后，即使將轉矩減少為0，扭轉角也不會完全變回0，仍殘留有一點扭轉。（圖B-B’）這就是磁滯損耗，該磁滯損耗設計在2分以內。停止時施加外力、通過慣性驅動施加加減速轉矩、驅動中施加摩擦負載等時，即使將負載降為0，在此磁滯損耗作用下，有時仍會殘留有稍許扭轉。
空轉

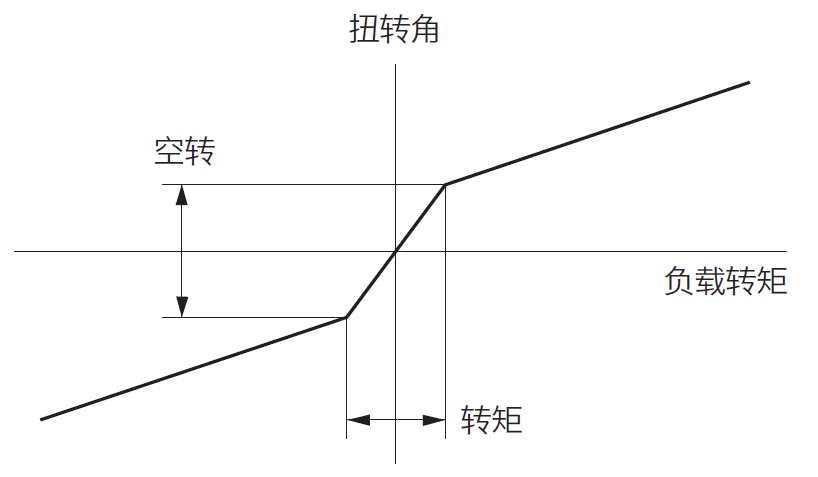

諧波減速機完全沒有齒隙，因此減速機的精度則以空轉作為其基準值?？辙D(zhuǎn)是減速機輸出軸施加容許轉矩的約5%的轉矩時，所產生變位的合計值。
 |
 |
從轉矩―扭轉特性可以看出，朝正反方向施加轉矩到容許轉矩后，即使將轉矩減少為0，扭轉角也不會完全變回0，仍殘留有一點扭轉。（圖B-B’）這就是磁滯損耗，該磁滯損耗設計在2分以內。停止時施加外力、通過慣性驅動施加加減速轉矩、驅動中施加摩擦負載等時，即使將負載降為0，在此磁滯損耗作用下，有時仍會殘留有稍許扭轉。
空轉
諧波減速機完全沒有齒隙，因此減速機的精度則以空轉作為其基準值?？辙D(zhuǎn)是減速機輸出軸施加容許轉矩的約5%的轉矩時，所產生變位的合計值。
