半導體制程相關設備
|
晶圓旋轉主軸工位的坐標簡易管理應用 |
提高效率、省空間、驅動大負載
 |
晶圓旋轉主軸工位：穩定緩慢的驅動晶圓旋轉
設備：半導體制程相關設備工位：晶圓旋轉主軸工位 解決方案：AZ系列步進伺服混合控制系統步進電動機 ●絕對系統·簡易循環坐標 ●一體化·省空間 ●大慣性負載驅動 ●驅動小型化 |
|
步進伺服混合控制系統αSTEP AZ系列 |
|
循環坐標功能設定，坐標管理更簡易
■機械式絕對編碼器·實現絕對坐標位置管理絕對式系統位置管理，無需電池、傳感器等配件。支持高速原點返回、重新上電后的絕對坐標記憶、軟極限設置、內藏定位程序運行等。 有助于提升生產效率、節省安裝空間、降低成本。

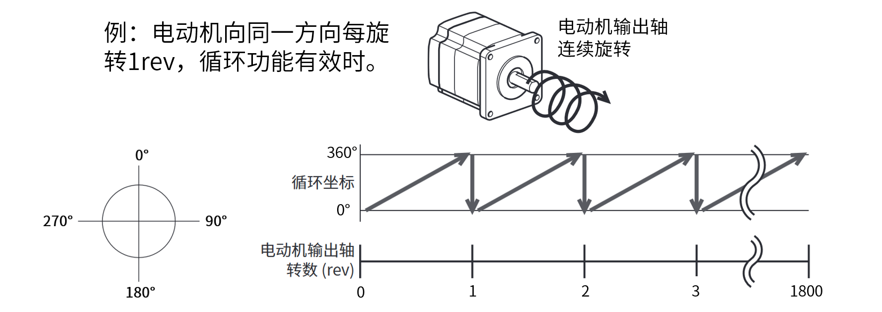

循環功能是在電動機輸出軸的轉數超出設定的范圍時，自動預置當前位置的位置信息的功能。
應用例：
連續旋轉的鍍膜旋轉盤工位，電動機輸出軸每旋轉1rev，循環坐標時，坐標將自動清零。
連續旋轉的鍍膜旋轉盤工位，電動機輸出軸每旋轉1rev，循環坐標時，坐標將自動清零。
有助于：
①便捷的確認機構/晶圓當前位置狀態； ②避免坐標溢出時的坐標數據處理難題； ③高效的高速原點返回。 |
|
配備減速機一體化，實現小型化

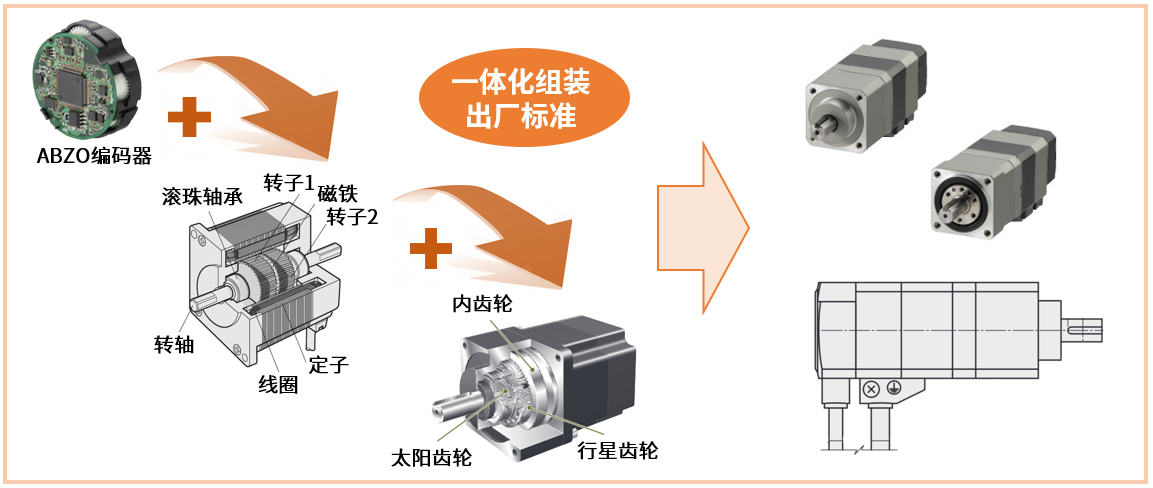

■集減速機+步進電動機+編碼器一體化的高精密步進電動機，實現動力機構設計更小型化伺服電動機的減速機靠聯軸器連結，步進電動機減速機型實現一體化、省空間，緊湊簡潔的設計且無需調整，可輕易掌握「齒隙」及「精度」。
◇ 驅動大慣性負載

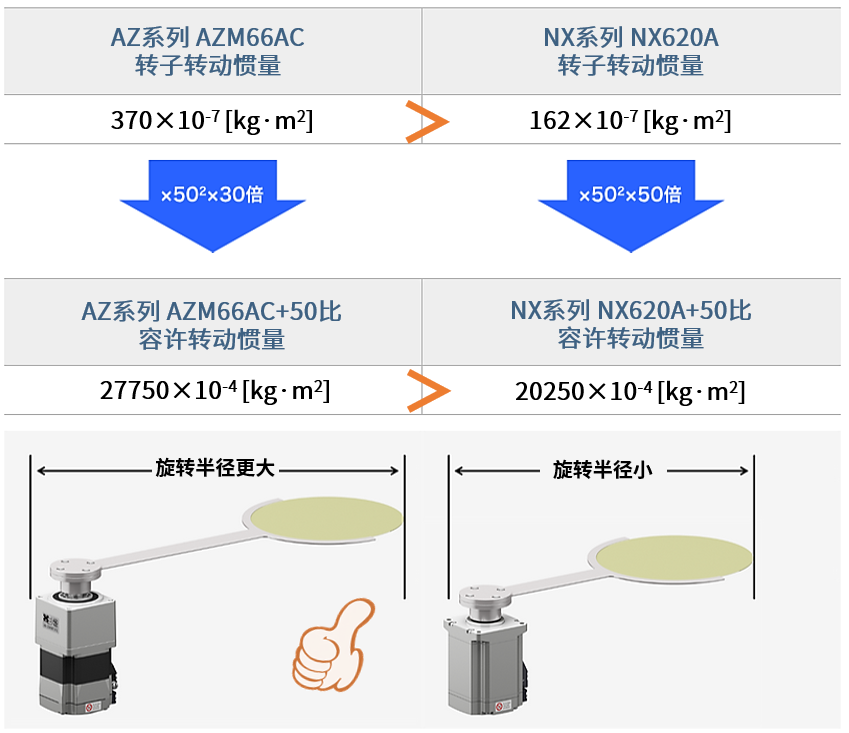

相同安裝尺寸，步進電動機的轉子轉動慣量值普遍大于伺服電動機，可驅動更大的慣性負載。
小體積步進電動機驅動器，提升電控空間利用率

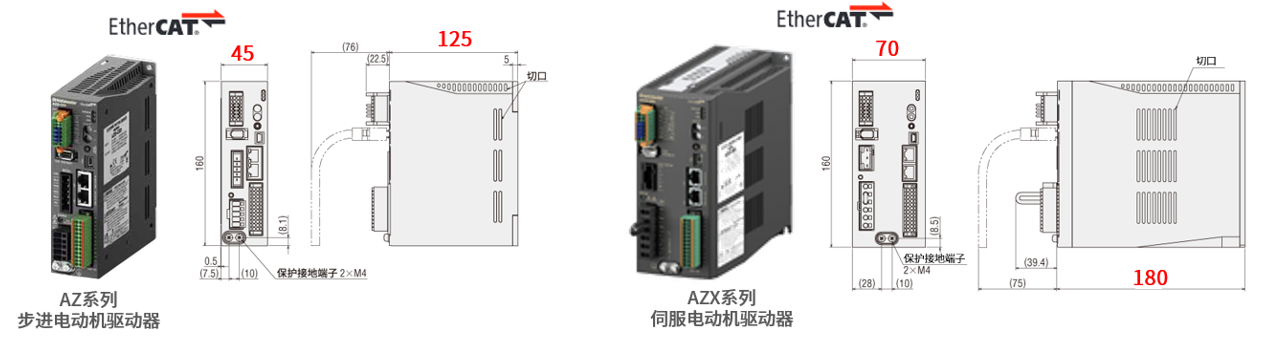

■步進電動機驅動器體積更小型化
備有可對應EtherCAT、EtherNet/IP、PROFINET的步進電動機驅動器。
體積相比伺服電動機驅動器大為縮小。
面向軸數多、控制柜空間要求嚴苛的場合，步進電動機驅動器有效節省設計空間，提高設計自由度。
備有可對應EtherCAT、EtherNet/IP、PROFINET的步進電動機驅動器。
體積相比伺服電動機驅動器大為縮小。
面向軸數多、控制柜空間要求嚴苛的場合，步進電動機驅動器有效節省設計空間，提高設計自由度。
