精密自動對位平臺
|
精密自動對位平臺的高精度微調應用 |
 |
精密自動對位平臺：高精度、高響應的位置校準
工位：精密自動對位平臺應用：光學鏡頭、光模塊、傳感器、生物化學應用等檢測、制造類設備 解決方案：5相·高分辨率型步進電動機 ●高精度 ●全閉環控制系統 ●高響應 ●免增益·無微振 |
|
5相·高分辨率型步進電動機 |
|
高精度的高分辨率型產品，助力高精密檢測
■高分辨率型，停止精度大為提高。◇分辨率提高（相比標準型）

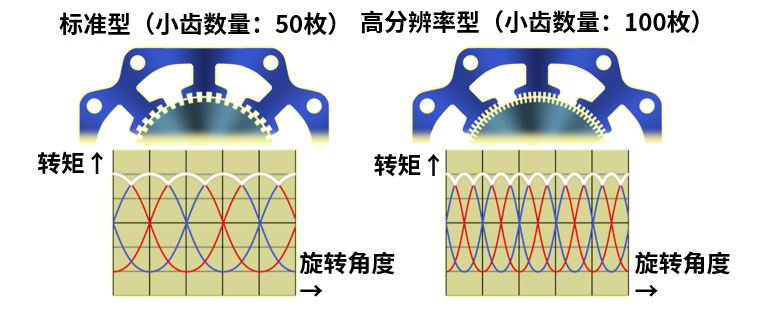

轉子的齒數由標準型的50個增加到2倍的100個，基本步距角為5相·標準型的一半，即0.36°。

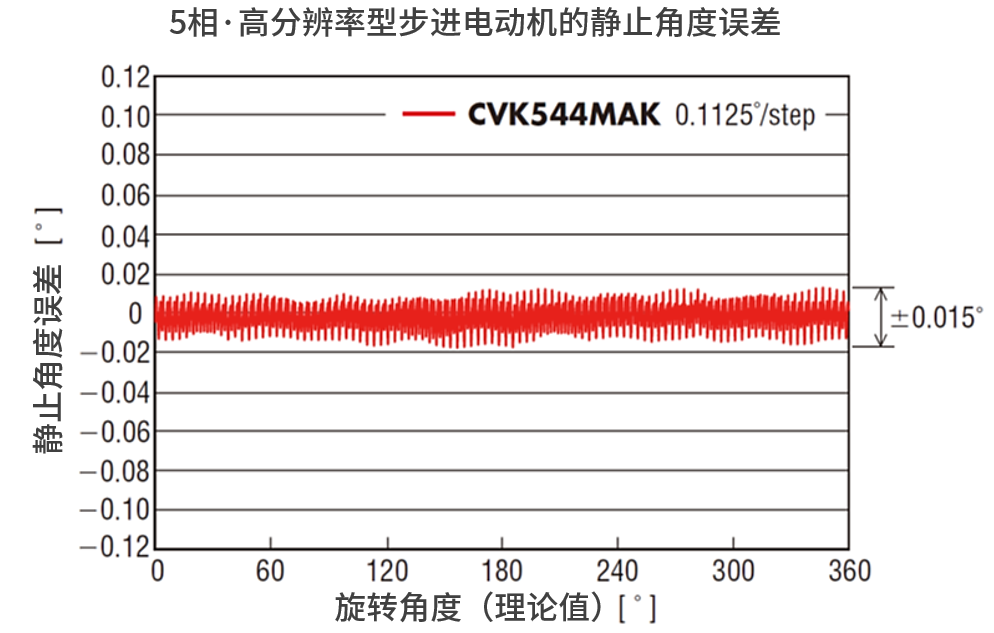

◇結構上更小的步距，實現停止精度更高
與標準型相比，齒輪更密，齒數更多。通過分散發生轉矩的偏差，減小靜止角度誤差。

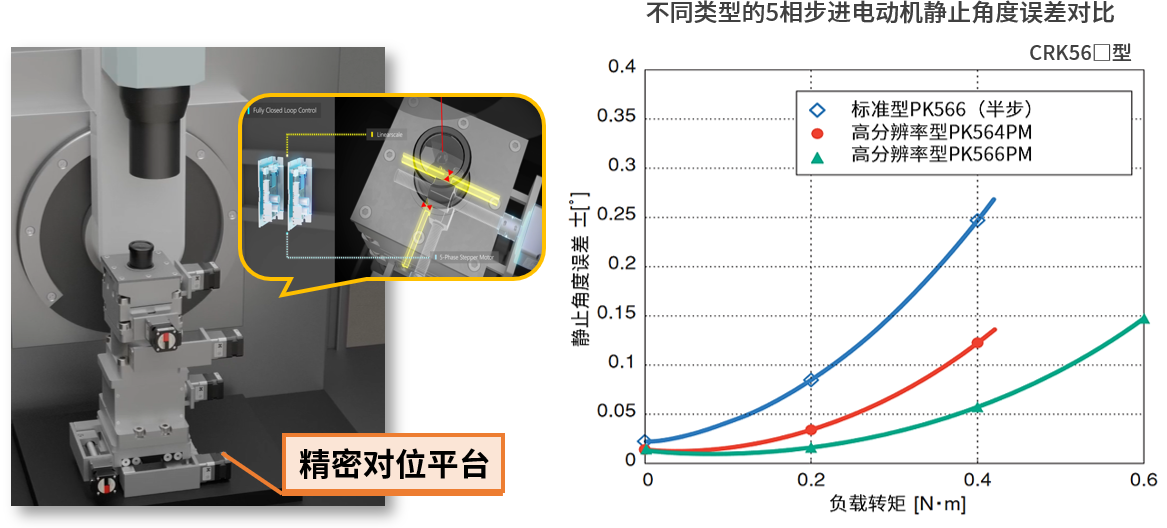

5相·標準型：±3分（±0.05°）
5相·高分辨率型：±2分（±0.034°）
◇ 應用案例
光學元件、透鏡、鏡頭模組檢測
利用高分辨率型電動機提供模組平臺的高精度的精密角度定位，對鏡頭、透鏡等光學元件進行高精準的光路控制對位，保證光通過率。 通過精確輔助光路耦合，助力光學器件的高效率檢測。

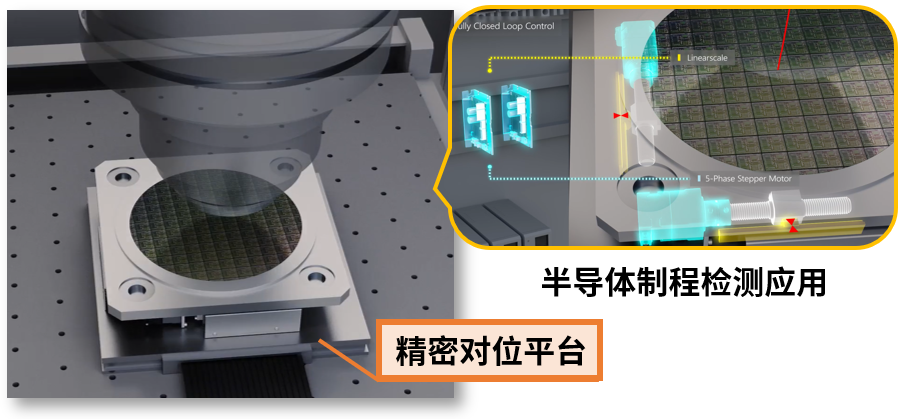

全閉環控制應用，構建更高精度的定位系統

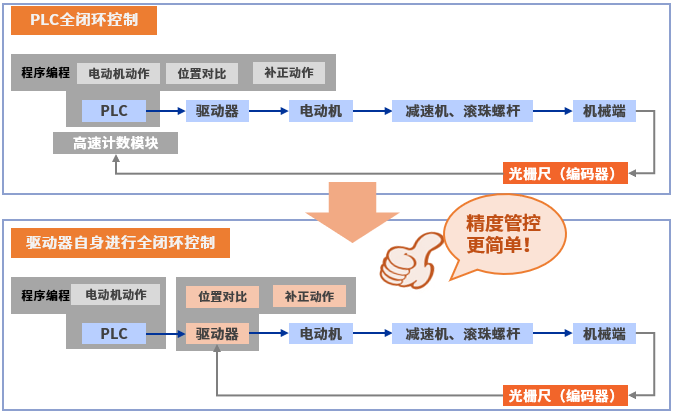

■驅動器自身完成全閉環控制，降低上位的編程調試?yán)щyCVD系列全新推出全閉環控制型產品，保持了步進電動機的易用性，通過與外部傳感器的組合，實現高精度定位。
構建需要更高精度控制的設備及裝置設計。

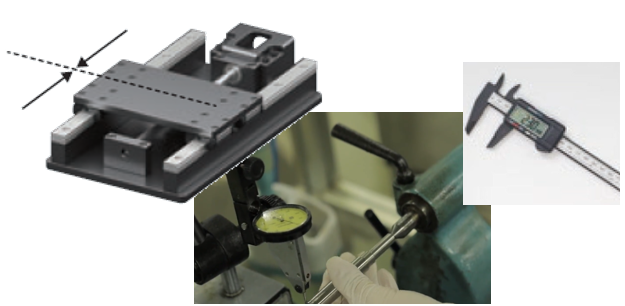

■彌補機械、組裝精度誤差，優化自研精密平臺裝配精度不足的痛點
全閉環控制型，助您實現亞微米級的高精度定位。

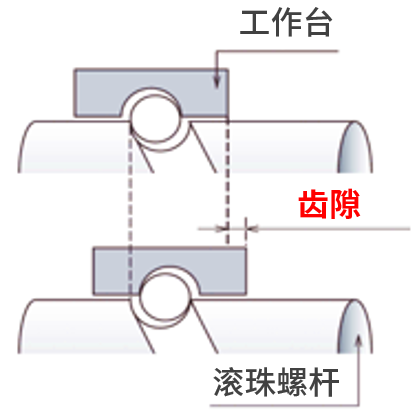

| 空程測試數據（參考） 條件： 螺桿導程1mm 直線光柵尺分辨率0.1μm 使用激光測長測量 |
結果：
|
 |
全閉環控制在一定程度上彌補因機械、裝配所影響的精度誤差。
| 在自研精密平臺的組裝過程中，因各零部件的加工精度、切割誤差、裝配精密度和組裝工藝差異等因素，最終平臺的精度提升困難，也大大提升了平臺的裝配難度。 全閉環控制可在一定程度上優化自研精密平臺機械·裝配精度不足的痛點。 |
 |

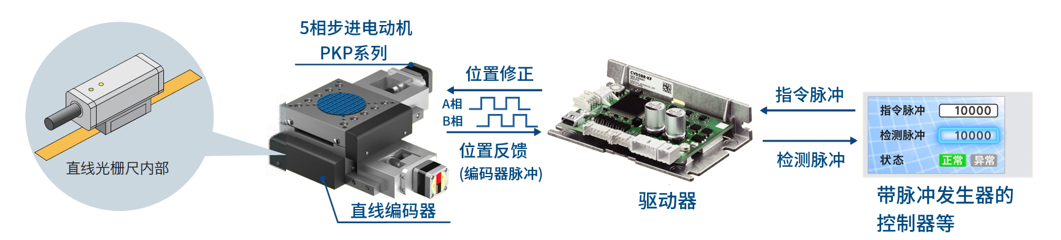

全閉環控制型開始定位時，利用步進電動機的高響應進行開環控制。 從位置指令結束開始，結合外部傳感器的反饋，通過全閉環控制進行位置修正。 完成位置修正時，則再由全閉環控制切換為開環控制。
微小移動量的高指令跟隨，實現精密微調校準
◇ 微米級別的高指令跟隨
高分辨率型產品在高摩擦負載的環境下，可切實追隨每一個脈沖的指令。 可為搭配光柵尺實現全閉環控制系統的高精密對位平臺，提供精密定位調整的指令跟隨應用。 |
|

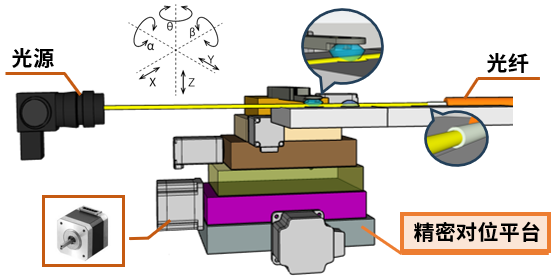

| 光學耦合 精密調整光源與光纖之間的相對位置與角度， 實現光路徑的高效率精準微調對位，以達成耦合的高精度， 助力提高光信號傳輸?shù)目煽啃院头€(wěn)定性。  |
顯微鏡成像解析應用 在半導體、生物醫療等成像測量、檢測等微調場合，高指令跟隨特性在高倍率顯微視野中的精確對位應用，可有效改善漏幀、漏拍等情況。  |
免增益、無微振，助力檢測效率提升
◇ 免增益、無微振的高響應動作

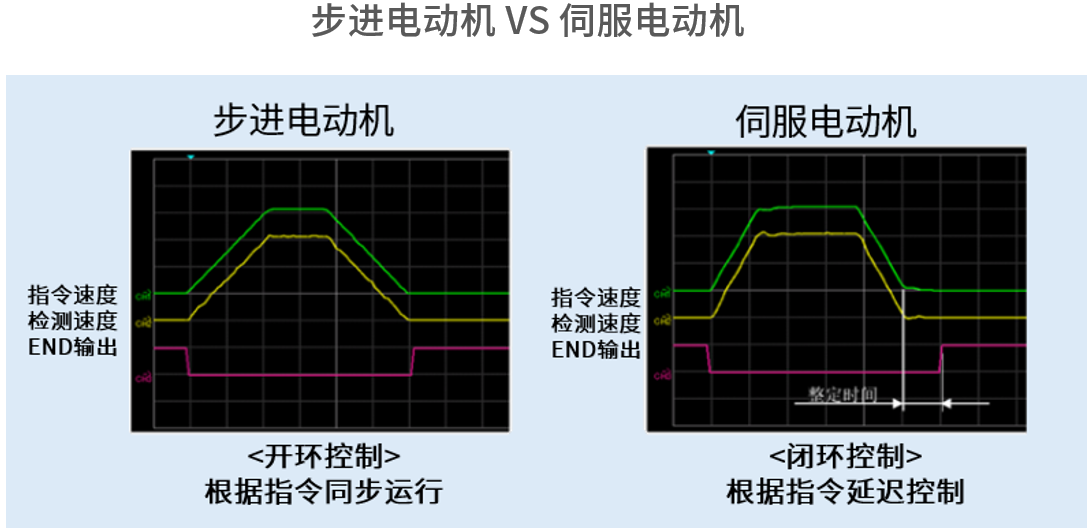

步進電動機是開環控制的同步電動機，有其特有的高響應性。對機構的剛性無要求，無需增益調整。 定位結束時無微振且通過電動機自身保持力停止。 適用于需要無振動停止的設備用途。 實現精密對位平臺對運動指令高響應動作的同時，可改善過沖和定位完成后微振的情況，提升檢測效率。 |
|
◇ 應用案例

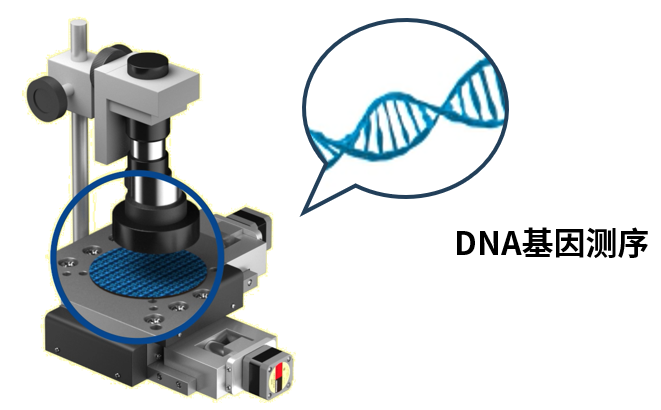

分子診斷平臺（測序） 帶動Z軸CCD視覺檢測系統定位完成后的穩定停止，且利用自身保持力停止，助力穩定高速的拍照成像，提高檢測效率。 |
|
相關產品
 |
 |
?5相步進電動機驅動器CVD系列全閉環控制型 CVD系列全新推出全閉環控制型產品。 保持了步進電動機的易用性, 通過與外部傳感器的組合實現高精度定位運行。 有助于構建需要更高精度控制的設備及裝置設計。
高轉矩低振動的2相。高精度低振動的5相。備有豐富的產品陣容。
|
 |
?2相·5相步進電動機用DC電源輸入驅動器 低振動設計的驅動器搭載微步驅動功能，實現更低振動。 提供可根據安裝方式、電纜線出線方向選擇的3種驅動器 。
高轉矩低振動的2相。高精度低振動的5相。備有豐富的產品陣容。
|
