全自動探針臺設備
|
全自動探針臺設備的高效率檢測應用 |
提高精度、高響應、提高效率
 |
全自動探針臺設備：高精度的升降晶圓臺
設備：全自動探針臺工位：晶圓臺升降工位 解決方案：5相高分辨率型步進電動機 ●高精度 ●高響應 ●全閉環控制系統 |
|
5相高分辨率型步進電動機 |
|
高精度的高分辨率型產品，產能效益更優越
■高分辨率型，停止精度大為提高。◇分辨率提高（相比標準型）

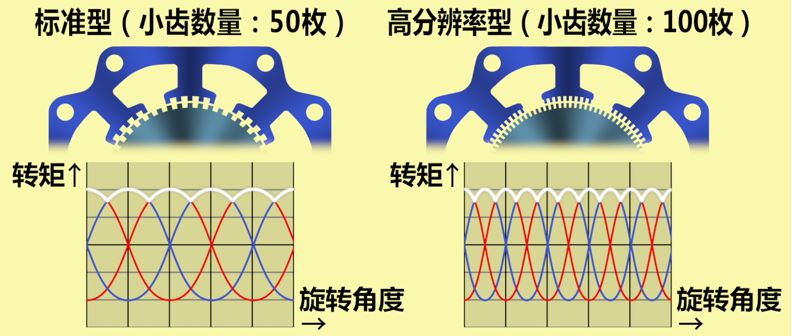

轉子的齒數由標準型的50個增加到2倍的100個，基本步距角為標準型的一半0.36°。
◇結構上更小的步距實現停止精度更高
與標準型相比，齒輪更密，齒數更多。分散發生轉矩的偏差，減小靜止角度誤差。可避免晶圓針印、探針破損的可能，優化檢測品質。

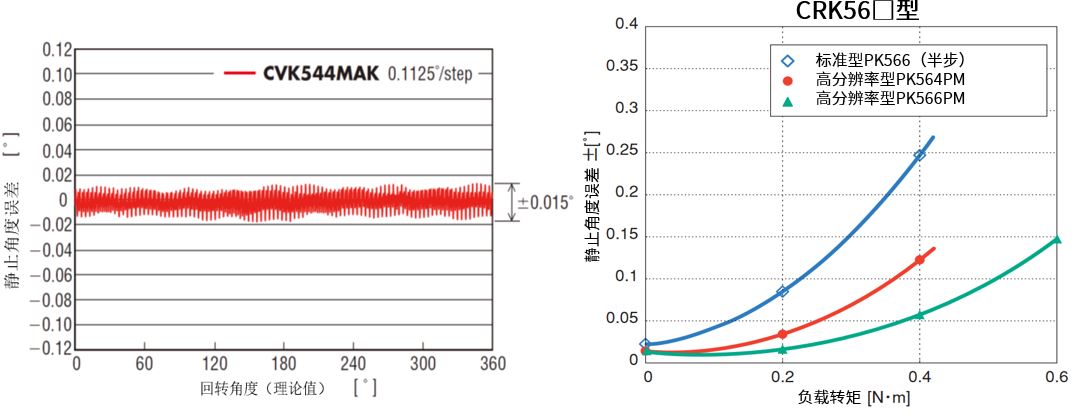

5相·標準型：±3分（±0.05°）
5相·高分辨率型：±2分（±0.034°）

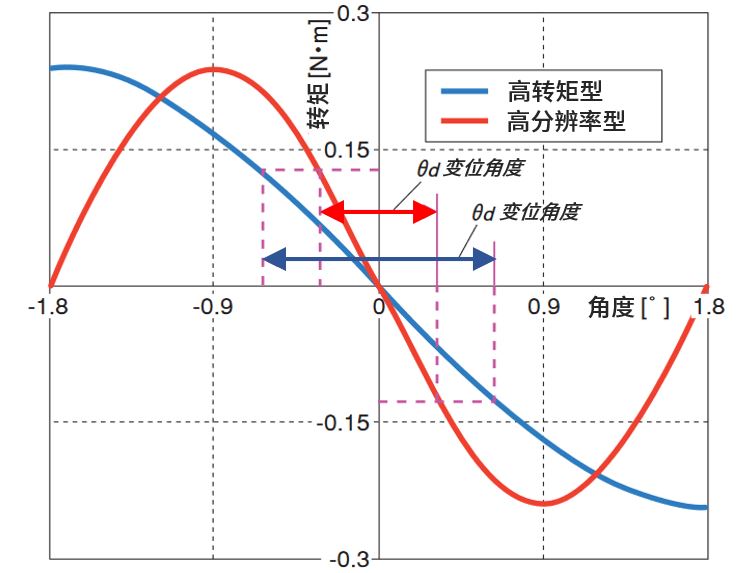

◇ 角度-轉矩特性比較（參考）
相比標準型，在電動機施加相同的摩擦負載，高分辨率型的變位角 θd 更小。在始終用于施加摩擦負載用途時，停止精度更高。 因此，平臺機構的精度因受皮帶、螺桿導軌/導塊等而產生摩擦轉矩所導致的精度影響會更小。

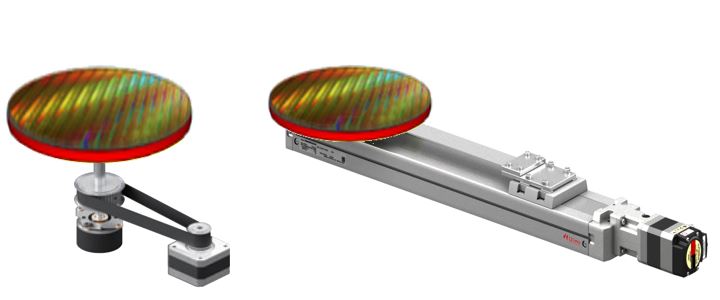

如皮帶、滾珠螺桿機構，在動作時，機構始終會對電動機施加因皮帶張緊力、導塊或?qū)к壍榷a(chǎn)生的摩擦負載。
● 空程※1實測數據
優化檢測良率，助力檢測效率提升

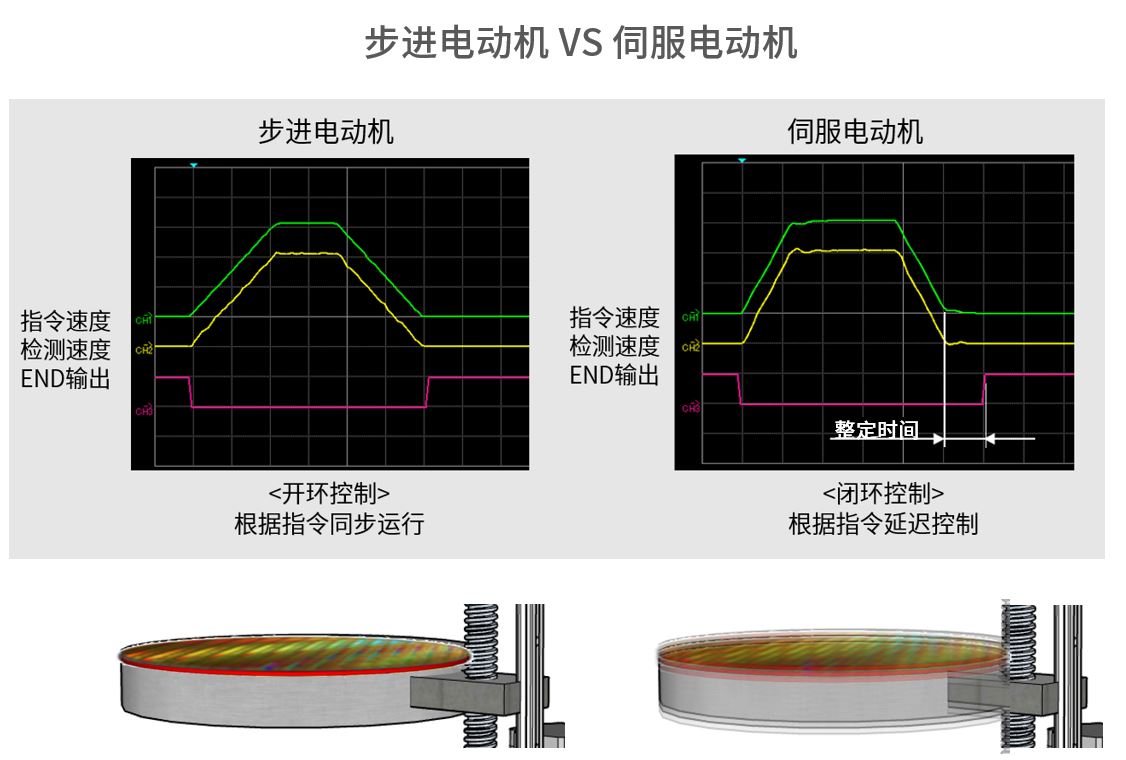

■綜合性能，（免增益、無微振、高指令跟隨）更強大的穩定運行◇ 免增益、無微振的高響應動作
步進電動機是開環控制的同步電動機，有其特有的高響應性。對機構的剛性無要求，無需進行增益調整。定位結束時無微振且可以通過電動機自身保持力停止。 適用于需要無振動停止的設備用途。實現晶圓臺對運動指令的高響應動作，避免過沖現象，減少晶圓/探針破損、針印等發生，提高檢測良率。 |
|
◇ 微米級別的高指令跟隨
高分辨率型產品在高摩擦負載的環境下可切實追隨每一個脈沖的指令。 可為搭配光柵尺等外部傳感器實現全閉環控制系統的高精密平臺，提供精密定位調整的指令跟隨應用。 |
|
升級全閉環控制，構建更高精度的系統

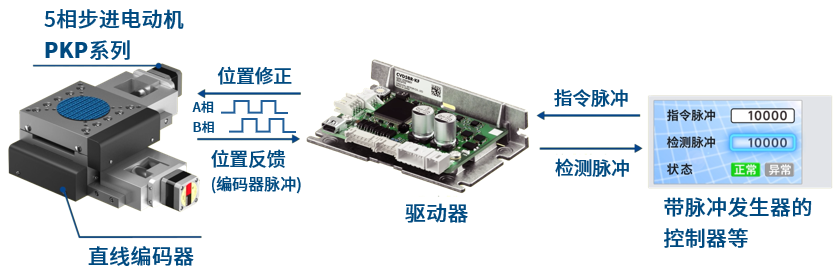

CVD系列全新推出全閉環控制型產品，保持了步進電動機的易用性, 通過與外部傳感器的組合實現高精度定位運行。構建需要更高精度控制的設備及裝置設計。● 空程※1實測數據
 |
【測定條件】 螺桿導程1ｍｍ 直線光柵尺分辨率0.1μm 位置范圍：1cnt ※2 采用激光測長測量
|
 |
※1 電動機從CW或CCW方向?qū)δ繕宋恢眠M行定位，此時的停止位置相對于旋轉方向的差。
※2 以編碼器脈沖計數1的誤差(-0.2～0.2μm)為目標進行修正。
全閉環控制型在開始定位時，利用步進電動機的高響應進行開環控制。
從位置指令結束開始，結合外部傳感器的反饋，可通過全閉環控制進行位置修正。
在保證高響應性的同時，也進一步提升了裝置的定位精度。
※2 以編碼器脈沖計數1的誤差(-0.2～0.2μm)為目標進行修正。
全閉環控制型在開始定位時，利用步進電動機的高響應進行開環控制。
從位置指令結束開始，結合外部傳感器的反饋，可通過全閉環控制進行位置修正。
在保證高響應性的同時，也進一步提升了裝置的定位精度。
