氣動傳動裝置和電動傳動裝置的區別
傳動裝置是什么？
●什么是傳動裝置？
“傳動裝置”是指負責移動、控制機構或系統的機器部件。
“直線傳動裝置” 可用作推力推動或?qū)⒇撦d線性地傳遞到特定位置的傳動裝置。雖然結構相似，但傳動裝置的動力源可以多種多樣，常見的有液壓（流體）、氣動（氣體）或電動（AC/DC電源）。
動力源為氣體的稱為氣動傳動裝置，而電動驅動的稱為電動傳動裝置。

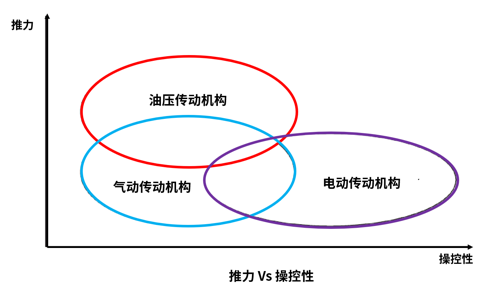

氣動傳動裝置和電動傳動裝置常被進行應用比較，以滿足不需要液壓傳動裝置高推力的線性運動要求。
●面向不同的應用需求，氣動傳動裝置和電動傳動裝置各具優勢
以下為氣動傳動裝置和電動傳動裝置的選用因素對比：
而氣動傳動裝置通過硬擋塊和彈簧進行單一模式的定位，很難實現精確的運動曲線控制。一旦運動曲線生成后，改變會比較困難且麻煩。
綜上，氣動傳動裝置被選用于單軸、點對點定位應用為主。而電動傳動裝置通常被選用于多點定位和多軸同步、聯動的應用。
電動傳動裝置通過搭載機械式絕對編碼器的步進電動機，因此，不再需要原點傳感器。
除有助于進一步幫助裝置實現節省空間節省配線外，還能夠避免使用原點傳感器時需要的定期維護及可能出現的故障。
“傳動裝置”是指負責移動、控制機構或系統的機器部件。
“直線傳動裝置” 可用作推力推動或?qū)⒇撦d線性地傳遞到特定位置的傳動裝置。雖然結構相似，但傳動裝置的動力源可以多種多樣，常見的有液壓（流體）、氣動（氣體）或電動（AC/DC電源）。
動力源為氣體的稱為氣動傳動裝置，而電動驅動的稱為電動傳動裝置。
氣動傳動裝置和電動傳動裝置常被進行應用比較，以滿足不需要液壓傳動裝置高推力的線性運動要求。
●面向不同的應用需求，氣動傳動裝置和電動傳動裝置各具優勢
以下為氣動傳動裝置和電動傳動裝置的選用因素對比：
| 氣動傳動裝置 | 電動傳動裝置 | |
| 構造 | 簡單 | 復雜 |
| 力 | 取決于氣壓 | 取決于結構（螺距/導程） |
| 速度 | 高 | 低 |
| 準確性 | 低 | 高 |
| 重復性 | 低 | 高 |
| 運動控制能力 | 低 | 高 |
| 效率 | 低 | 高 |
| 成本 | 初始成本低 | 總擁有成本低 |
| 數據采集 | 開發中 | 豐富、成熟 |
| 環境 | 允許苛刻、危險 | IP 等級 |
| 溫度 | 相對更寬的容許 | 取決部件的容許 |
| 噪聲 | 高 | 低 |
| 保養維護 | 高 | 低 |
| 壽命 | 估算 | 計算 |
| 理想應用 | 點到點定位 | 多點定位 |
傳動裝置的構造、系統差異及種類
氣動傳動裝置的結構設計相較于電動傳動裝置的內部結構設計更簡單。
雖然氣動傳動裝置的設計比電動傳動裝置更緊湊，但當需要氣動傳動裝置維持除動力以外的要求時，比如穩定的氣壓、噪音等，需要外部其他部件的輔助，結構使用上，氣動傳動裝置需要更多的配件輔助，會占用更大空間。

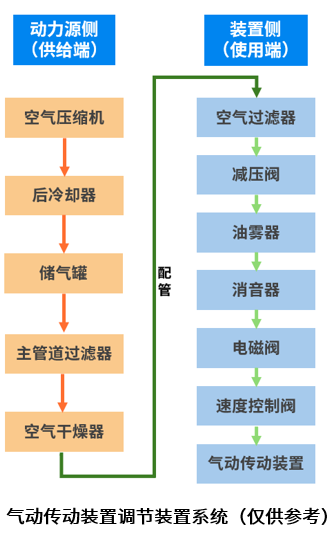

●氣動傳動裝置的工作原理與裝置系統
雖然氣動傳動裝置的設計比電動傳動裝置更緊湊，但當需要氣動傳動裝置維持除動力以外的要求時，比如穩定的氣壓、噪音等，需要外部其他部件的輔助，結構使用上，氣動傳動裝置需要更多的配件輔助，會占用更大空間。
●氣動傳動裝置的工作原理與裝置系統
|
氣動傳動裝置主要由空心缸內的簡易活塞組成。其定位是通過調節進入閥門的空氣控制，利用活塞增加氣壓，通過氣壓傳動將壓縮空氣的壓力轉換為機械能，驅動機構做直線往復運動，或擺動和旋轉運動。
氣動傳動裝置由于其簡單的設計，安裝起來也更容易、更快捷。但一旦設計完成后，需要變更其運動性能，需要同步考慮變更的部件也相對更多。
氣動傳動裝置也有不同的設計，因為在氣動傳動裝置中的活塞數量可能不同?；钊蕉?，力就越大，但也需要更多的壓縮空氣。
|
 |
●電動傳動裝置的工作原理及種類
電動傳動裝置是將電動機的旋轉力轉換為具有特定機構（如滾珠螺桿、齒輪齒條）的線性力。例如電動滑臺/電動缸是通過利用電動機驅動滾珠螺桿，滾珠螺桿螺母將沿著螺桿向前或向后移動。電動傳動裝置的位置可通過調節電動機的旋轉角度進行精確的位置控制。
電動機通過組合不同的機構設計，包括滾珠螺桿、齒輪齒條、皮帶和皮帶輪等，以滿足不同的負載、速度和精度等應用要求。
●東方馬達的電動傳動裝置種類
電動傳動裝置是將電動機的旋轉力轉換為具有特定機構（如滾珠螺桿、齒輪齒條）的線性力。例如電動滑臺/電動缸是通過利用電動機驅動滾珠螺桿，滾珠螺桿螺母將沿著螺桿向前或向后移動。電動傳動裝置的位置可通過調節電動機的旋轉角度進行精確的位置控制。
電動機通過組合不同的機構設計，包括滾珠螺桿、齒輪齒條、皮帶和皮帶輪等，以滿足不同的負載、速度和精度等應用要求。
●東方馬達的電動傳動裝置種類
|
◇小型電動缸
是將步進電動機與滾珠螺桿實現一體化，能夠執行直線動作的產品。 同時搭載ABZO編碼器，機身小巧，實現了高精度定位和節省空間、配線。
|
 |
|

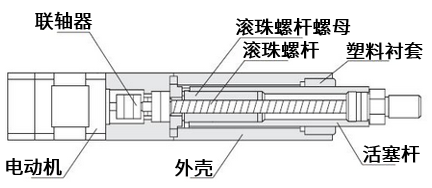

◆電動缸
電動機部搭載無需電池的ABZO編碼器的 AZ系列步進電動機。傳動裝置除了直線型外，還備有縮短長度、有助于節省空間的折返型。
|
 |
|

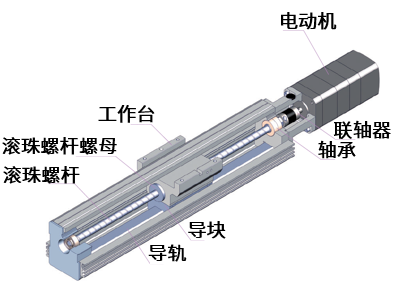

◆電動滑臺

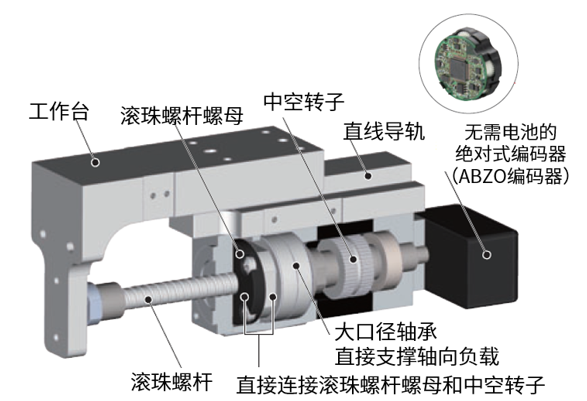

電動滑臺使用了搭載機械絕對式編碼器的AZ系列步進電動機，是由外框、導軌、導塊、滾珠螺桿等構成的定位用滑臺。利用滾珠螺桿的旋轉及導軌可進行準確、精密的線性驅動。
|
 |
|

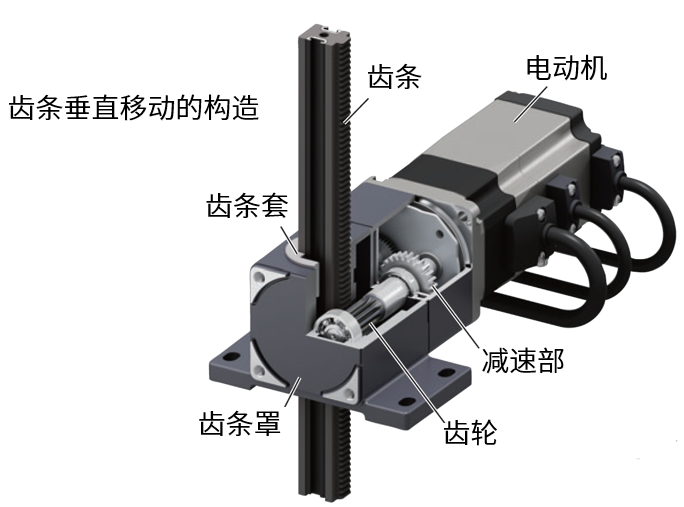

◆齒條·齒輪機構
電動機部采用了搭載無需電池的ABZO編碼器的 AZ系列步進電動機，除可高精度定位外，直動機構部保持小型化設計，由于經過高強度加工，還可實現搬運最大100kg的高負載。
|
 |
力與速度
一般情況下，與電動傳動裝置相比，氣動傳動裝置提供更高的速度和更小的力。但如電動傳動裝置的螺距/導程和氣動傳動裝置中的活塞數量等因素，都會影響傳動裝置的最終特性。
◆對于氣動傳動裝置，推力可通過活塞工作面積乘以氣壓計算，然而僅為簡單粗略的核算，實際應用仍需考慮更多的因素，如摩擦、熱效應等。
在處理壓縮空氣時，由于氣壓的穩定需要綜合系統中各部件的穩定配合及考慮氣體本身的不穩定性，氣動傳動裝置很難保持穩定的速度或力。
◆對于氣動傳動裝置，推力可通過活塞工作面積乘以氣壓計算，然而僅為簡單粗略的核算，實際應用仍需考慮更多的因素，如摩擦、熱效應等。
在處理壓縮空氣時，由于氣壓的穩定需要綜合系統中各部件的穩定配合及考慮氣體本身的不穩定性，氣動傳動裝置很難保持穩定的速度或力。
|
◆對于電動傳動裝置，線性力是通過電動機的轉矩與機構設計（如：導程、效率等）轉換而來。
但電動傳動裝置的電壓和電流更容易控制，即使沒有閉環反饋，電動傳動裝置也可以更好地保持力和速度。電動傳動裝置上的滾珠絲杠或齒輪齒條機構起到齒輪減速比的作用，因此在犧牲速度的情況下可提高推力。 |
|

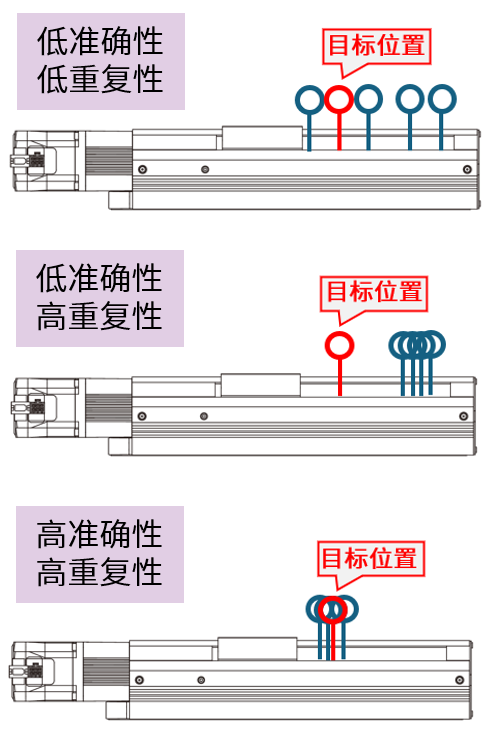

準確性和重復性
電動傳動裝置在精度和重復性方面占主導地位，這使其成為多點定位應用的理想選擇。
|
由于電壓和電流的精確控制比氣壓控制更為容易，因此電動傳動裝置可實現精準的位置控制和以相同的運動曲線實現位置的重復性。而氣動傳動裝置通常用于簡單的點對點定位應用。
電動傳動裝置通過搭載步進電動機，可提供高精度定位和穩定的轉矩輸出，保持轉矩還可以使電動傳動裝置停止時的位置保持，防止位置移動。 但目前氣動傳動裝置也逐漸發展，通過實現與電動傳動裝置類似的控制方式，但仍需額外的傳感器和編程輔助實現接近電動傳動裝置的精度與重復性，同時也占用PLC上更多的 I/O。 |
 |
運動控制能力
通過精準的控制轉矩、速度和加速/減速模式，電動傳動裝置比氣動傳動裝置在運動曲線控制上更多樣化。
|

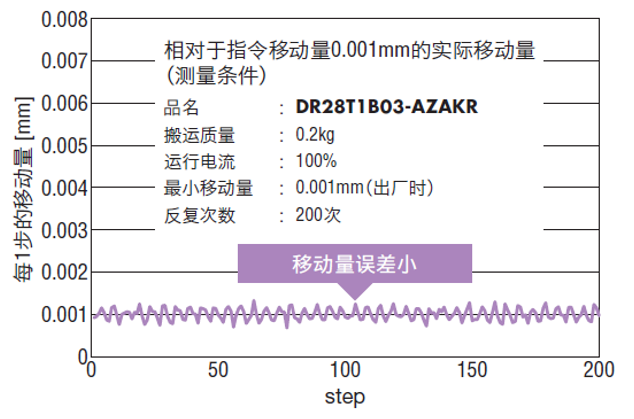

◆可實現穩定的微細進給
搭載αSTEP，因此能夠穩定重復每1步的細微動作。 適合相機和鏡頭的微調。
|

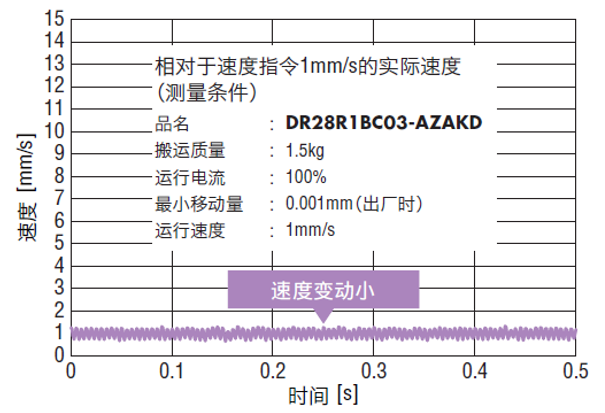

◆低速且平滑的動作 采用微步驅動、平滑驅動功能?，可抑制低速振動， 實現平滑移動。適合從注射器穩定供給溶液的驅動軸。 ? 不改變脈沖輸入設定，以整步時的移動量、速度自動進行微步驅動的控制。  |
|

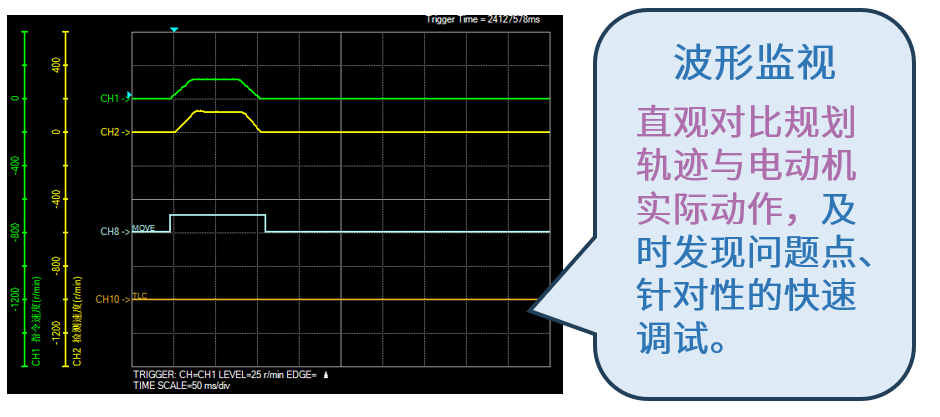

電動傳動裝置由于其控制精度和準確性，可根據需求任意改變運動曲線和多點定位操作，其振動和運動狀態等可通過調整運動曲線（如S曲線）進行優化。支持持加/減速過程的設定，利用驅動器波形監控功能監控電動機的運行狀態及輸出信號的狀態，助力于裝置的研發和調節等用途。
 |
 |
而氣動傳動裝置通過硬擋塊和彈簧進行單一模式的定位，很難實現精確的運動曲線控制。一旦運動曲線生成后，改變會比較困難且麻煩。
綜上，氣動傳動裝置被選用于單軸、點對點定位應用為主。而電動傳動裝置通常被選用于多點定位和多軸同步、聯動的應用。

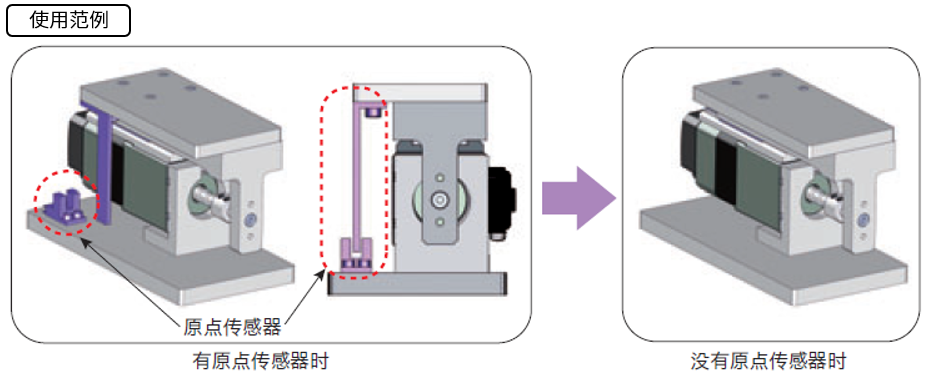

電動傳動裝置通過搭載機械式絕對編碼器的步進電動機，因此，不再需要原點傳感器。
除有助于進一步幫助裝置實現節省空間節省配線外，還能夠避免使用原點傳感器時需要的定期維護及可能出現的故障。
數據采集

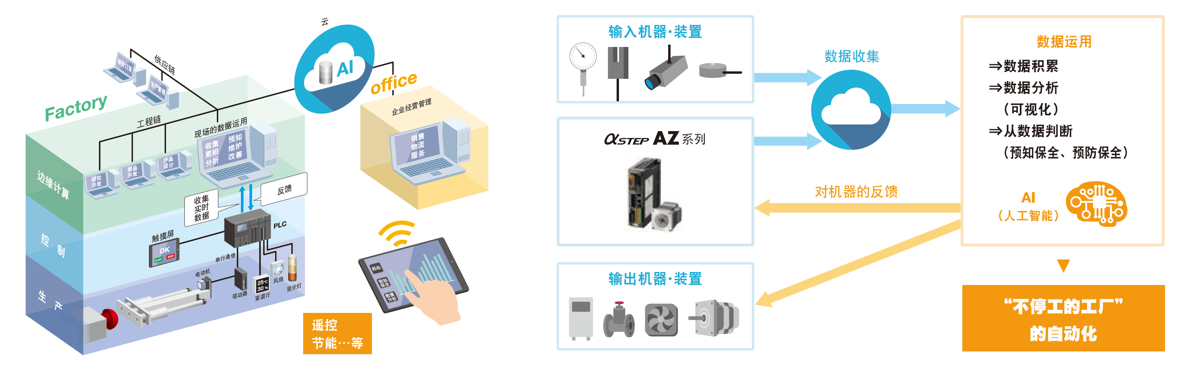

數據收集可以提高生產效率或預測性維護。電動傳動裝置展現了豐富的數據采集功能。

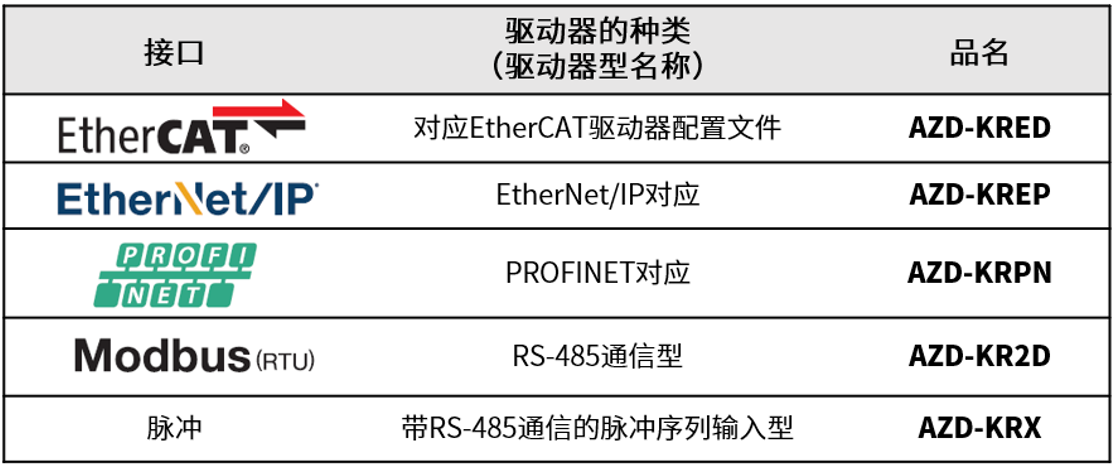

電動機和電動傳動裝置在控制方面已有成熟發展，它們擁有更復雜的控制。數據采集更容易實現且十分豐富。支持各類工業網絡通信協議，如EtherCAT、 MECHATROLINK-Ⅲ、SSCNETⅢ/H、EtherNet/IP、Profinet等 ，隨時可用于連接到各種 PLC、HMI 和 IPC。盡管氣動傳動裝置也在進步，但實現數據可用于實時控制過程的程度可能仍具有挑戰性。
環境、溫度和噪音
由于電動傳動裝置系統采用了高敏感的精密組件，例如電動機、編碼器和傳感器等，因此氣動傳動裝置更適合復雜的環境。選用時，需結合實際環境確認防護等級 （IP等級） 和規格以滿足環境要求。
一般情況下，氣動傳動裝置可應用于比電動傳動裝置更寬的環境溫度。但當氣動傳動裝置在高環境溫度工作時，空氣密封可能會失效且操作響應變緩。同時，高溫也會影響電動機的軸承潤滑脂壽命和金屬膨脹性能，從而增加電動傳動裝置的摩擦和磨損。
在噪音方面，由于氣動傳動裝置需要壓縮空氣，因此噪音相對更大。然而，在近年來會有所改善。
一般情況下，氣動傳動裝置可應用于比電動傳動裝置更寬的環境溫度。但當氣動傳動裝置在高環境溫度工作時，空氣密封可能會失效且操作響應變緩。同時，高溫也會影響電動機的軸承潤滑脂壽命和金屬膨脹性能，從而增加電動傳動裝置的摩擦和磨損。
在噪音方面，由于氣動傳動裝置需要壓縮空氣，因此噪音相對更大。然而，在近年來會有所改善。
維護和壽命
電動機的壽命是可推算，而氣動傳動裝置的壽命只能估算。
由于判斷空氣密封程度比較麻煩，因此氣動傳動裝置必須定期維護，例如壓縮機、閥門、配件、消聲器、潤滑器、過濾調節器、電磁閥和空氣管等。
延長氣動傳動裝置壽命的關鍵是保持活塞桿和活塞密封件的穩固性。但密封件磨損是無法避免，隨著密封件的磨損，效率、力、速度和響應能力都受影響，從而使精度和重復性更差。

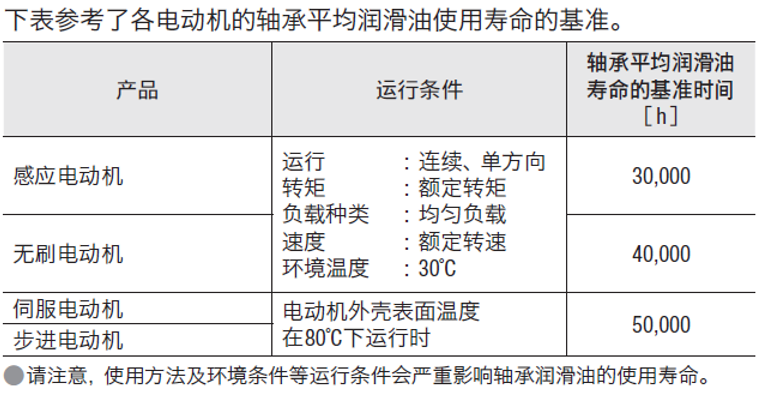

延長電動傳動裝置壽命的關鍵是保持較低的工作溫度。
由于判斷空氣密封程度比較麻煩，因此氣動傳動裝置必須定期維護，例如壓縮機、閥門、配件、消聲器、潤滑器、過濾調節器、電磁閥和空氣管等。
延長氣動傳動裝置壽命的關鍵是保持活塞桿和活塞密封件的穩固性。但密封件磨損是無法避免，隨著密封件的磨損，效率、力、速度和響應能力都受影響，從而使精度和重復性更差。
延長電動傳動裝置壽命的關鍵是保持較低的工作溫度。
總結
氣動傳動裝置：
1、體積小，質量輕，成本低；
2、輕松滿足簡單、短行程；
3、點到點定位要求，高速；
4、適用在相對惡劣的環境，但注意高溫會縮短使用壽命。
電動傳動裝置：
1、高精度和重復性，滿足更嚴格的要求，
2、支持高級運動曲線、多軸同步及多點定位應用；
3、提供多樣的集成控制，如閉環反饋與工業網絡控制；
4、豐富的數據收集，數據統一管理、可視化，適應更廣泛的應用。
將氣動傳動裝置切換為電動傳動裝置的采用，對于需要位置、速度、加速度和力控制的工位，具有更高的精度和重復性，在數據收集和同步多軸應用方面也更勝一籌。
1、體積小，質量輕，成本低；
2、輕松滿足簡單、短行程；
3、點到點定位要求，高速；
4、適用在相對惡劣的環境，但注意高溫會縮短使用壽命。
電動傳動裝置：
1、高精度和重復性，滿足更嚴格的要求，
2、支持高級運動曲線、多軸同步及多點定位應用；
3、提供多樣的集成控制，如閉環反饋與工業網絡控制；
4、豐富的數據收集，數據統一管理、可視化，適應更廣泛的應用。
將氣動傳動裝置切換為電動傳動裝置的采用，對于需要位置、速度、加速度和力控制的工位，具有更高的精度和重復性，在數據收集和同步多軸應用方面也更勝一籌。
東方馬達豐富的電動傳動裝置&網絡控制
●搭載αSTEP AZ系列的電動傳動裝置
 |
 |
 |
 |
 |
 |
| 電動滑臺 ?EAS系列 ?EZS系列 |
?電動缸 EAC系列 |
小型電動缸 ?DR系列 ?DRS2系列 |
?中空旋轉式 傳動裝置 DGII系列 |
齒輪·齒條系統 ?L系列 |
?電動夾爪 EH系列 |
●AZ系列多軸驅動器 DC電源輸入（?點此查看產品詳情）
