晶圓單片清洗設備應用提案
裝置概要
晶圓單片清洗設備由于工藝效果好、均勻性高，不易產生交叉污染，逐漸成為了半導體制造中的主流濕法清洗設備。該設備在晶圓上、下料、CUP升降裝置、噴淋/清洗裝置等機構應用上，東方馬達均提供強有力的解決方案。通過搭載步進伺服混合控制系統αSTEP AZ系列及其模組化產品，達成小型化、高精度、節省設計、裝配的人力和時間成本等多項課題。 以下為您介紹各工位應用提案：

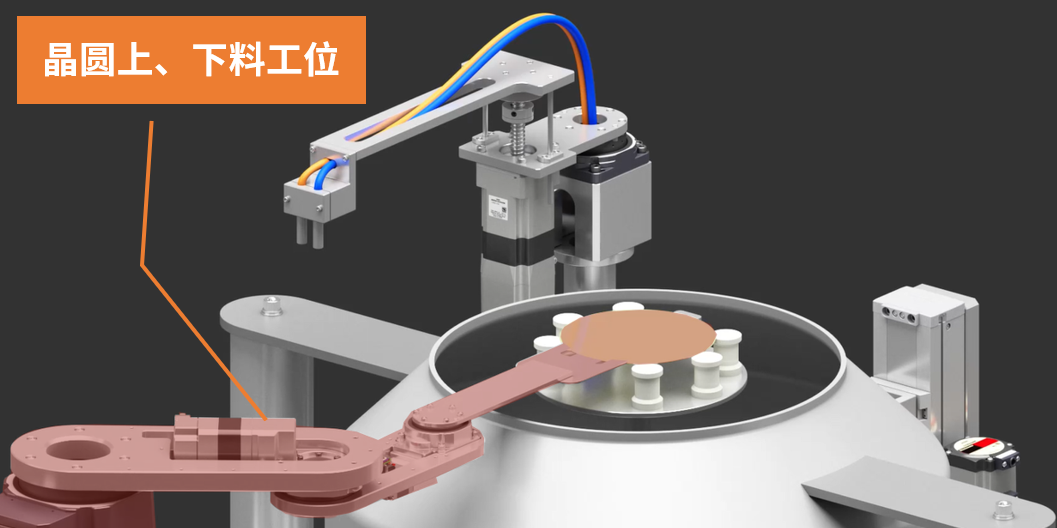

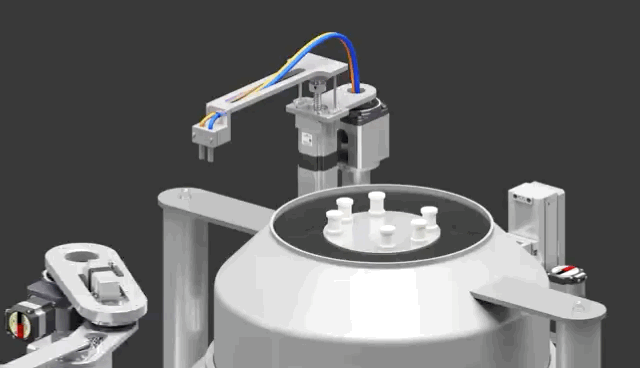

晶圓上、下料工位——SCARA機器人應用

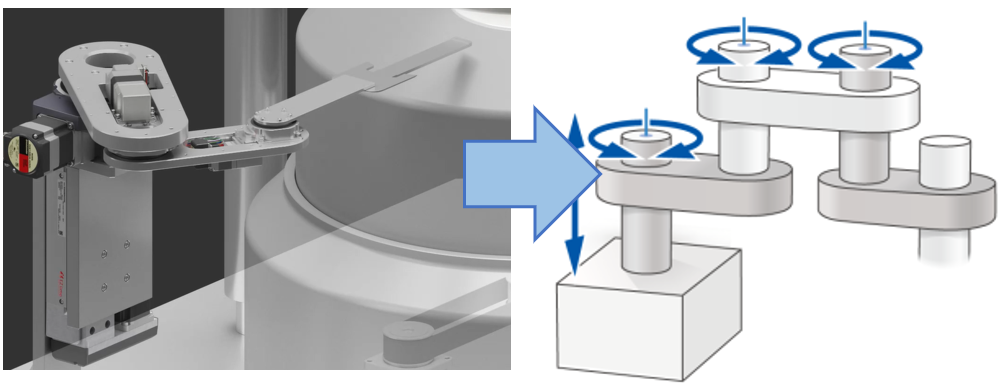

自制SCARA機器人常用于取放工作物、實現設備之間的搬送自動化，用以替代以往需要人工進行的連結、測量、組裝等手工作業產線，在有限的空間中實現簡易、高效的取放及設備間的自動化搬送。
|
|
小型化電動機、模組產品的組合應用，實現機器人小型化

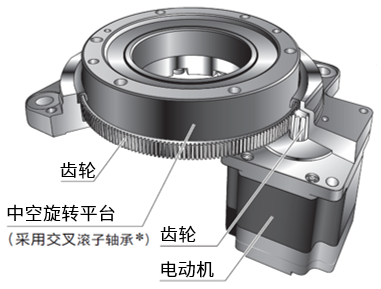

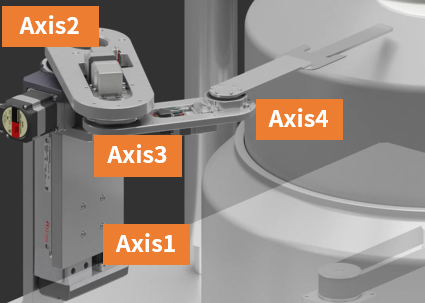

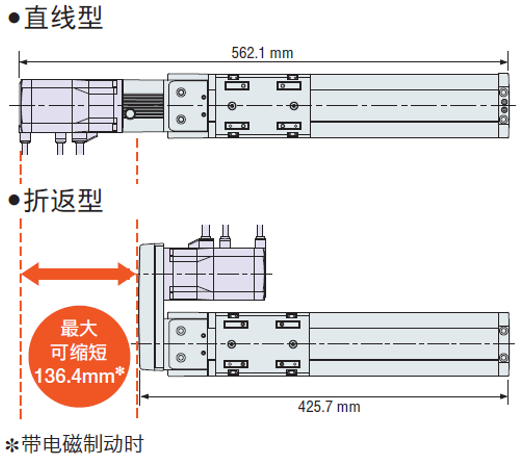

Axis1 采用全長較短的EZS系列折返型電動滑臺，有利于節省裝置的空間，實現了裝置的小型化設計，可滿足產線的裝置寬度限制。 （另可詳見CUP裝置升降工位的介紹。） Axis2 SCARA機器人在抓取距軸端較遠的機械臂前端工作物時，高剛性的DGⅡ系列中空旋轉平臺可提供高容許轉矩和容許慣性力矩，因此有助于擴大機械臂的可動范圍。（另可詳見擺臂工位--旋轉軸的介紹。）
|
  |

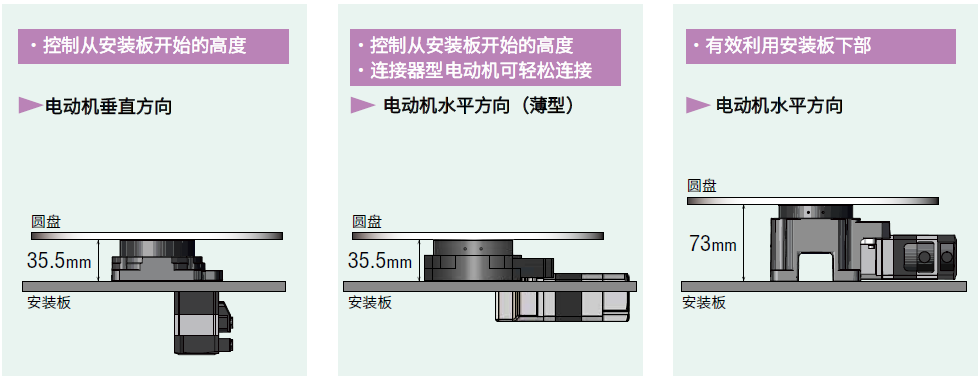

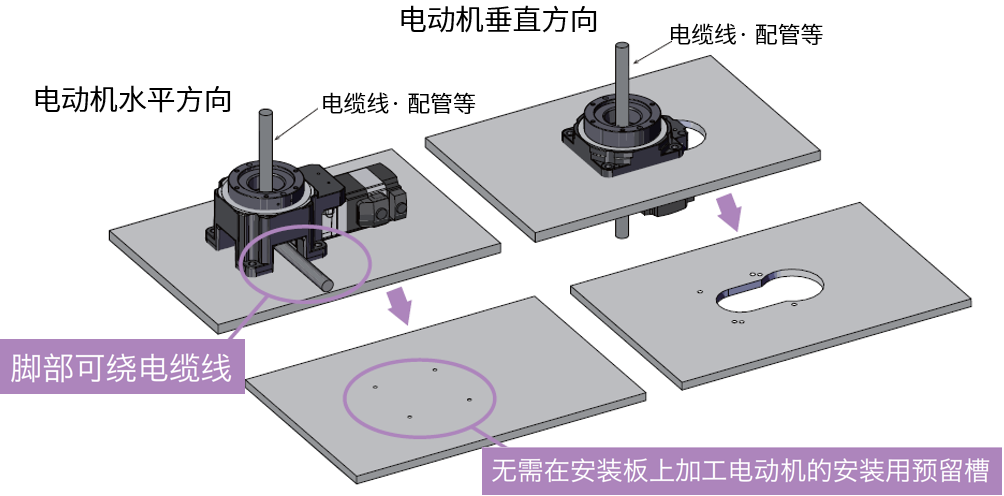

可根據安裝空間選擇電動機垂直組裝型或水平組裝型，電動機水平組裝型無需加工電動機的安裝用預留槽，簡化安裝板。
Axis3、4

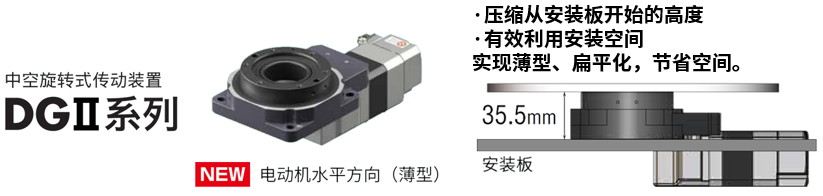

中空旋轉式傳動裝置DGII系列全新電動機水平方向（薄型）有助于省空間。 實現水平多關節機器人整體的薄型化。
薄型機器人

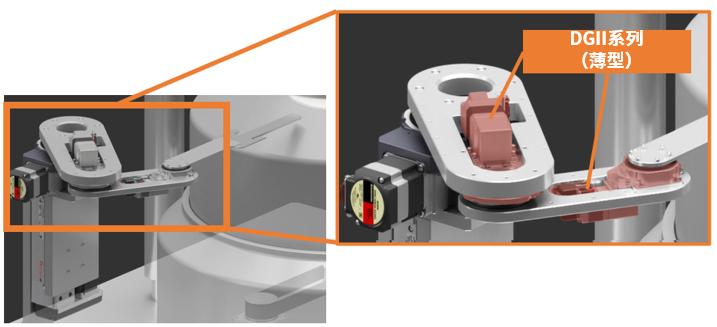

DGⅡ系列薄型在機器人關節的旋轉應用，壓縮了機器人整體的高度，使得機器人更加小型、薄型。
輕松導入自制機器人
機器人控制器通過“初始設定”、“動作編程”、“動作確認”3 步，可輕松導入、控制自制機器人?？煽刂剖褂昧嘶旌峡刂葡到y(tǒng)αSTEP AZ系列/搭載AZ系列電動傳動裝置的自制機器人。
MRC01可以通過編程軟件MRC Studio設定的動作程序，僅用電腦輕松進行示教、動作確認。
免費的編程軟件，快速上手掌握控制
備有機器人控制器MRC01。使用其專用的編程軟件MRC Studio，即使無編程經驗，也可馬上進行編程·控制。通過使用MRC01，降低了編程·控制的難度，有助于自制機器人的順利研發。
約30分鐘即可掌握
即使無機器人控制經驗，也可約10分鐘進行初始設定，約20分鐘掌握編程，總共花大約30分鐘掌握MRC Studio的使用方法。
機器人編程、控制簡單
為了讓無機器人控制經驗的客戶也能編程，使用了直觀表現動作的動作指令按鈕圖標。即使沒有上位控制器，通過直接I/O亦可驅動程序。
指令使用了直觀體現動作的圖標
圓弧的動作，僅需選擇指令后在坐標中輸入

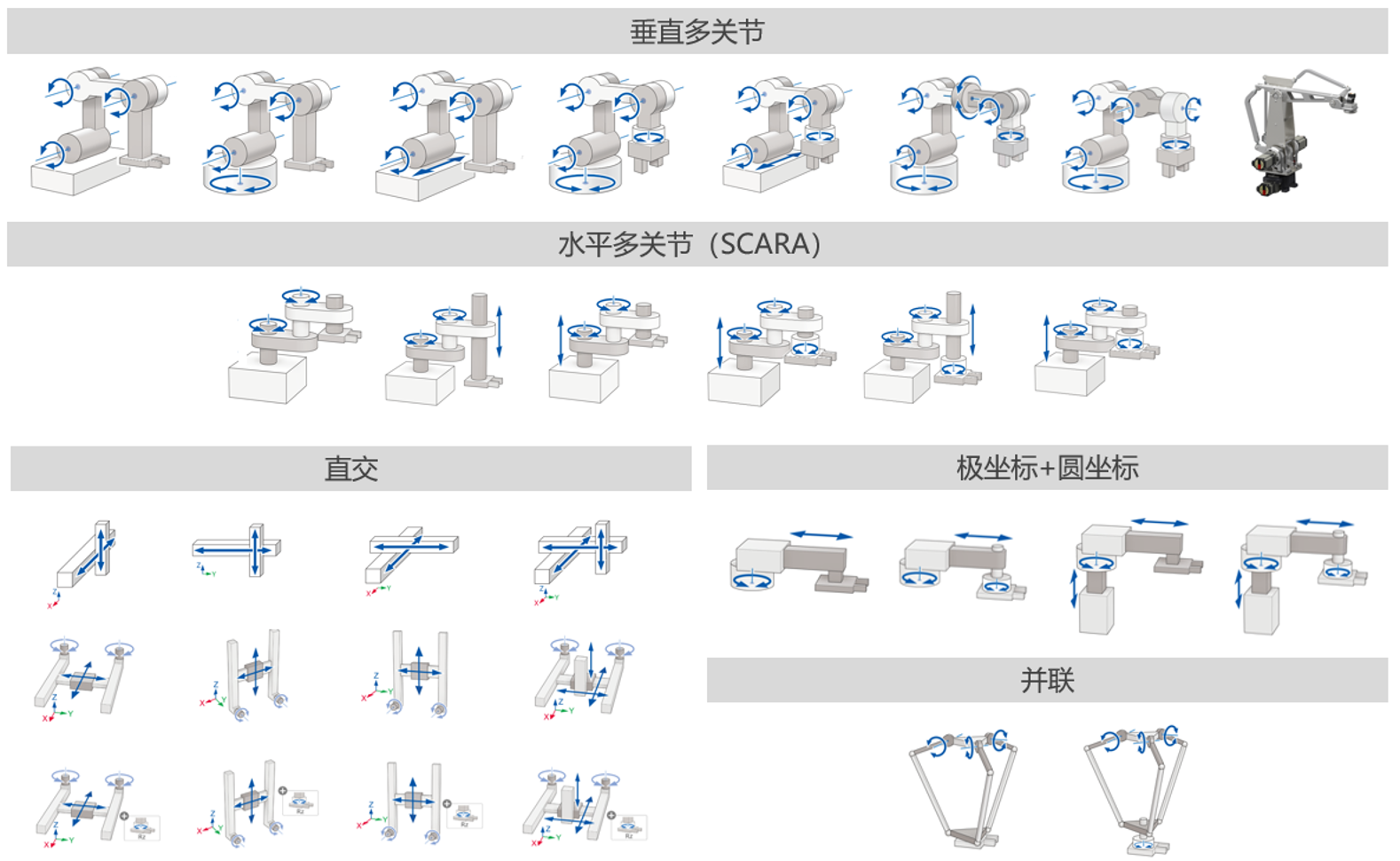

機器人類型多樣化選擇
以向?qū)问竭M(jìn)行機器人類型的選擇和機構信息的輸入等一系列初始設定，通過邊看圖解邊按照指導說明進行設定、選擇。目前可支持32種機器人類型的選用。
|
輕松選用機器人類型
大幅降低前期機器人模型搭建的算法構建難題，簡便選用合適的模型，提高自制機器人研發效率。
|
