無刷電動機、AC調速電動機與變頻器控制三相電動機特性區別
點擊查看相關內容說明：
轉速-轉矩特性

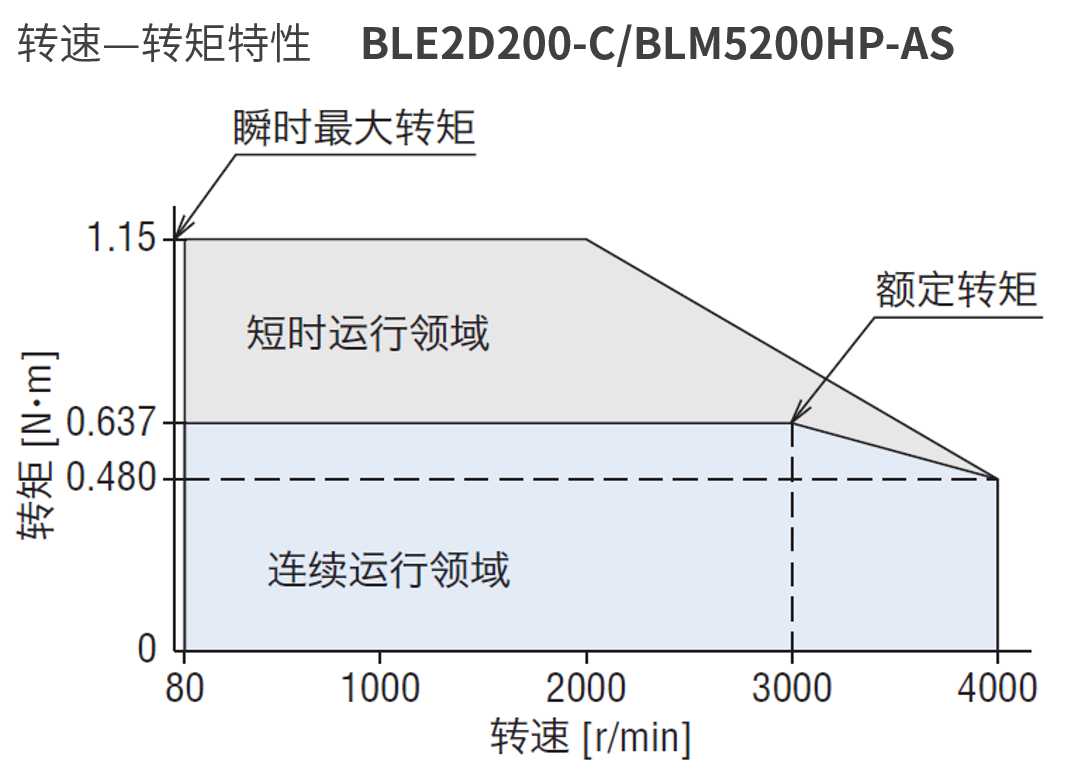

| ●無刷電動機 無刷電動機連續運行時可使用的轉矩是恒定的。（均勻轉矩） 而且，即使負載的大小有所變化，運行速度也是穩定的。 連續運行領域：可做連續運行的領域。 短時運行領域：主要為加速時使用的領域。 |
 |

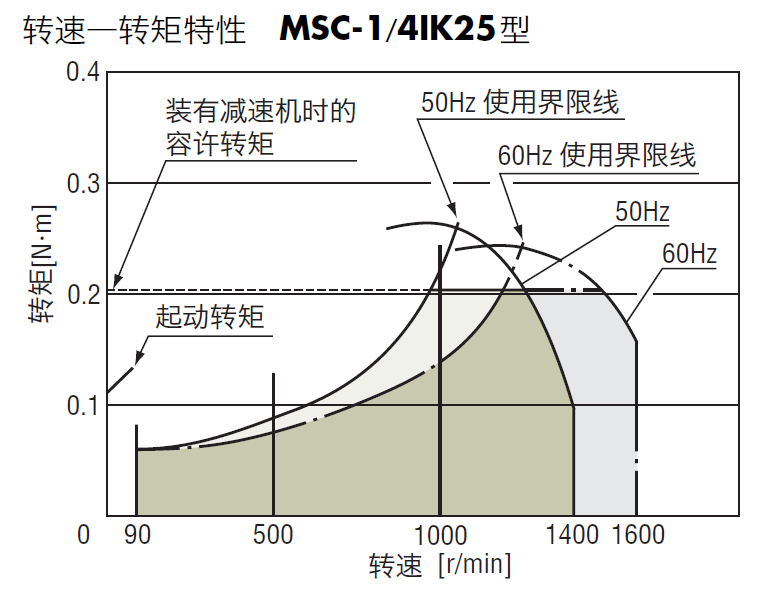

| ●AC調速電動機 AC調速電動機的轉速―轉矩特性如圖所示。 調速電動機的可變速范圍會依據負載轉矩的大小而發生變化。 使用轉矩根據不同的速度會有一定的變化，大致為低速、高速時的使用轉矩相對較小，而中高速的使用轉矩相對較大。 |
 |

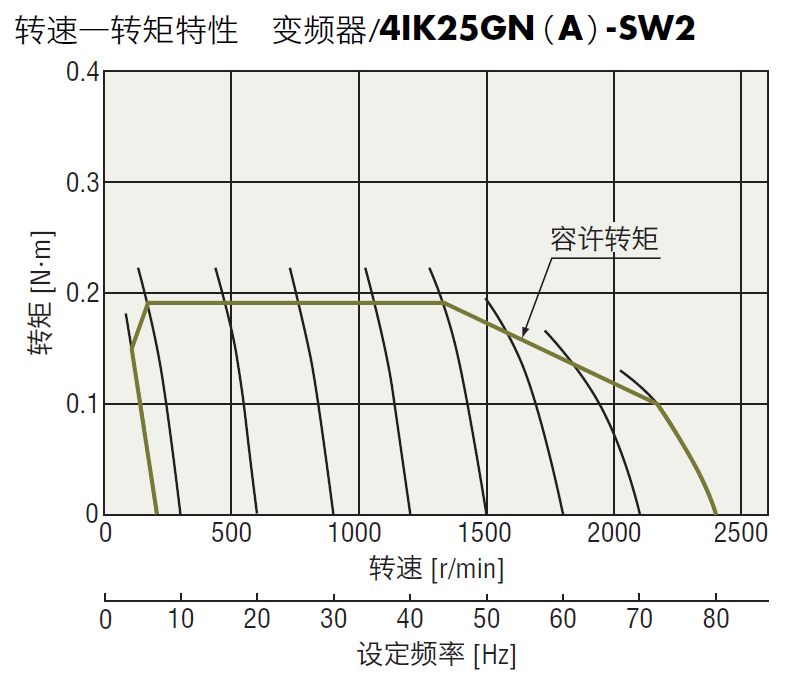

| ●變頻器 變頻器的轉速―轉矩特性如圖所示。 改變變頻器施加到電動機上的電壓頻率就可以改變轉速， 這一特性與感應電動機相同，通過負載轉矩也可以改變轉速。 |
 |
◇ 使用界限線、減速機連接時容許轉矩
速度控制電動機其輸入隨著負載與轉速而改變。負載越大或轉速越低則溫度上升越高。
AC調速電動機及變頻器的轉速―轉矩特性圖表上記載有“使用界限線”，此線下方稱作“連續運行領域”。
“使用界限線”是電動機在不超過容許最高溫度下可連續運行的界限（可逆電動機為30分鐘），由電動機的溫度而決定?？梢罁?jù)測得的電動機外殼溫度，來判斷電動機是否能按實際負載及轉速運行。
一般來說，電動機外殼溫度只要保持在90?C以下，就線圈部的絕緣等級而言，是可以連續運行的。然而，因為電動機溫度越低則電動機壽命越長，因此建議最好能在可以使電動機溫度保持較低的條件下使用。
使用減速機時請使用“裝有減速機時的容許轉矩”以下的轉矩。使用減速機以超過這一轉矩的狀態運行可能引起產品壽命縮短及產品破損。
速度控制電動機其輸入隨著負載與轉速而改變。負載越大或轉速越低則溫度上升越高。
AC調速電動機及變頻器的轉速―轉矩特性圖表上記載有“使用界限線”，此線下方稱作“連續運行領域”。
“使用界限線”是電動機在不超過容許最高溫度下可連續運行的界限（可逆電動機為30分鐘），由電動機的溫度而決定?？梢罁?jù)測得的電動機外殼溫度，來判斷電動機是否能按實際負載及轉速運行。
一般來說，電動機外殼溫度只要保持在90?C以下，就線圈部的絕緣等級而言，是可以連續運行的。然而，因為電動機溫度越低則電動機壽命越長，因此建議最好能在可以使電動機溫度保持較低的條件下使用。
使用減速機時請使用“裝有減速機時的容許轉矩”以下的轉矩。使用減速機以超過這一轉矩的狀態運行可能引起產品壽命縮短及產品破損。

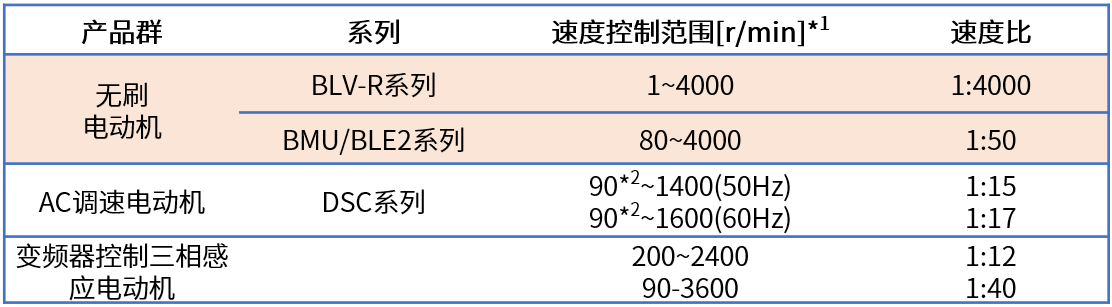

速度控制范圍
無刷電動機的速度控制范圍相比AC調速電動機及變頻器更廣泛。
而且不像AC調速電動機，受限于低速的使用轉矩，對于需要由低速以一定轉矩切換至高速的用途來說，無刷電動機更適用于從低速到高速需保持固定轉矩等的用途。
而且不像AC調速電動機，受限于低速的使用轉矩，對于需要由低速以一定轉矩切換至高速的用途來說，無刷電動機更適用于從低速到高速需保持固定轉矩等的用途。
速度變動率

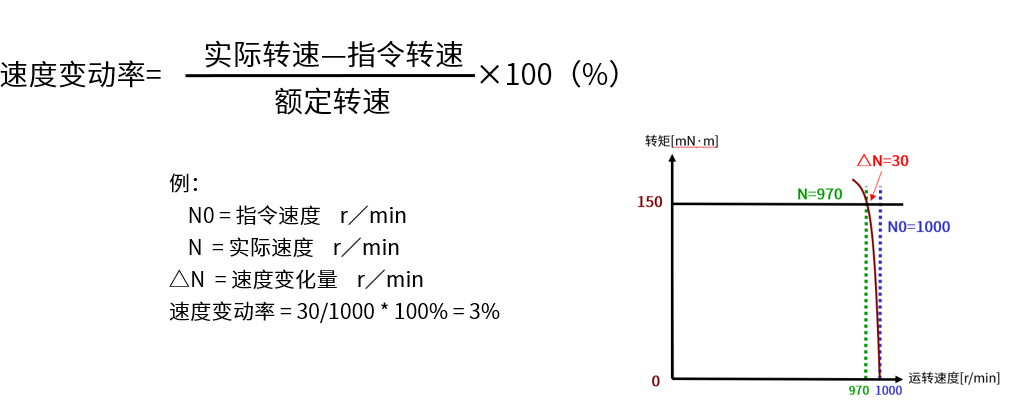

速度變動率：表示轉速在負載、電壓、溫度發生變化時的變動程度。

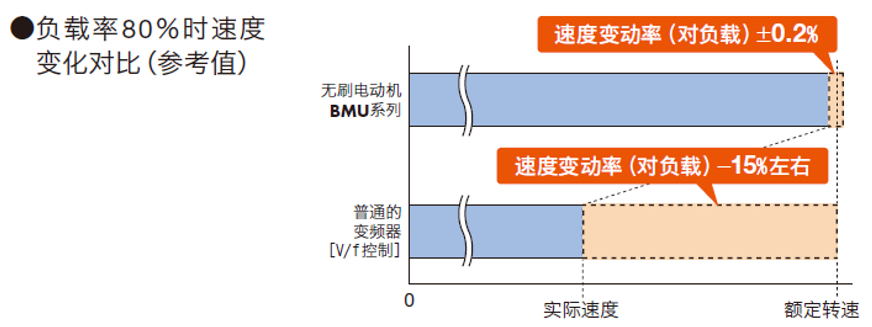

◆對負載速度變動率
無刷電動機對電動機的反饋信號實時保持監控狀態，并與設定速度進行對比，實時調節施加電壓。因此，即使負載狀況發生變化，仍舊可以從低速到高速，以穩定的速度運行，即對負載速度變動率較小。
但相比較于變頻器+三相電動機的驅動，由于是開環控制。在對負載變動率方面，負載轉矩上升時，三相電動機的轉速會出現因負載的增加而降低的情況，即對負載速度變動率相對較大。
無刷電動機對電動機的反饋信號實時保持監控狀態，并與設定速度進行對比，實時調節施加電壓。因此，即使負載狀況發生變化，仍舊可以從低速到高速，以穩定的速度運行，即對負載速度變動率較小。
但相比較于變頻器+三相電動機的驅動，由于是開環控制。在對負載變動率方面，負載轉矩上升時，三相電動機的轉速會出現因負載的增加而降低的情況，即對負載速度變動率相對較大。
體積

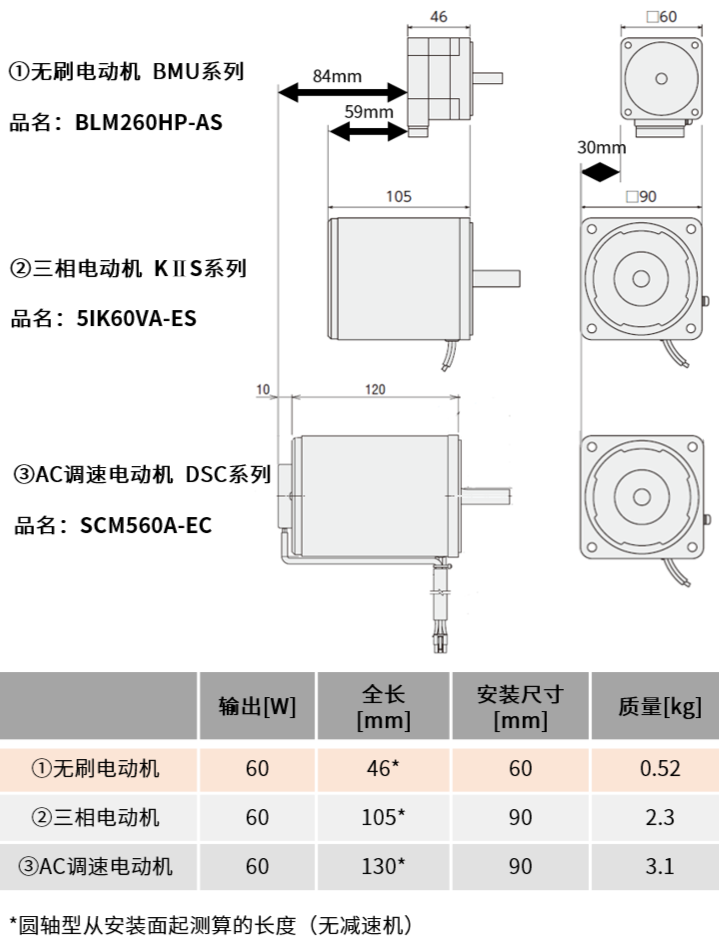

| 無刷電動機的轉子使用永磁磁鋼， 因此，實現了薄型、輕量和大功率。 可滿足裝置的小型化需求， 達成薄型且高效率、節能的目標。 舉例來說，同為60W的規格品，無刷電動機比三相感應電動機、AC調速電動機總長分別縮短了59mm與84mm，安裝尺寸均小了30mm。若采用無刷電動機，有助于實現設備小型化。 |
 |
效率

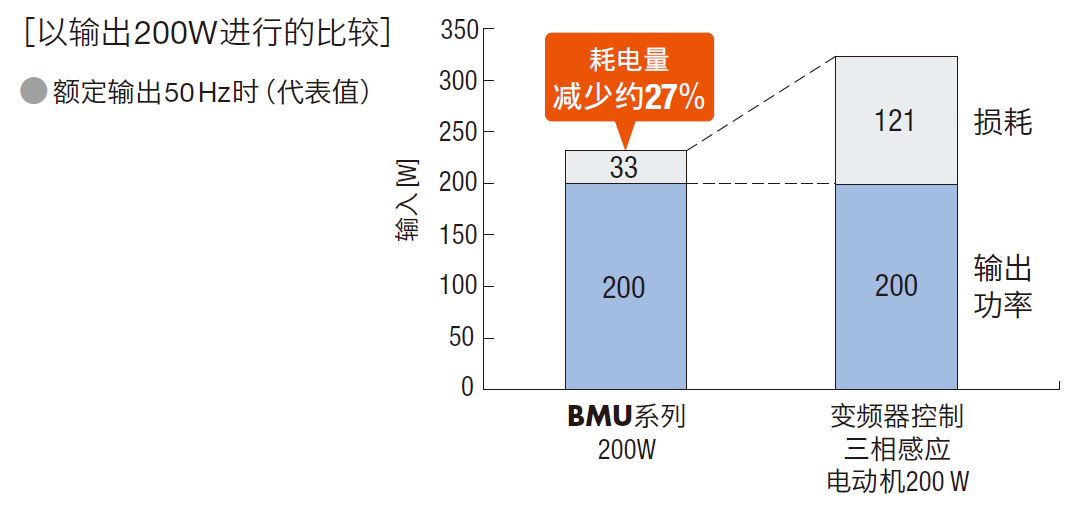

無刷電動機的轉子部使用永磁磁鋼，減少了轉子的二次損耗，大幅減少耗電。有助于裝置的節能。
無刷電動機比三相電動機（感應電動機）更高效率。

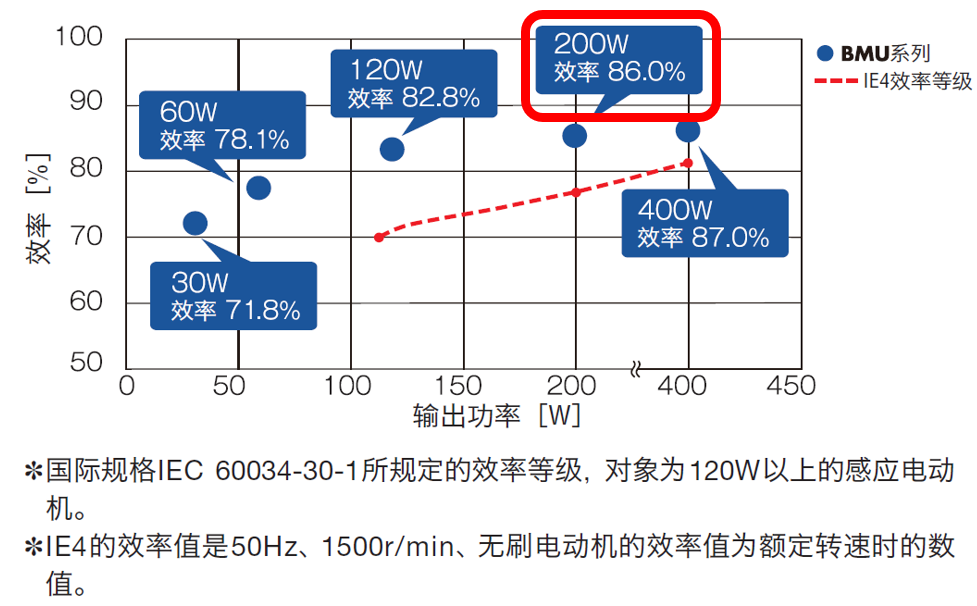

例如：BMU系列200W時會超過電動機、驅動器效率86%和IE4的基準值75.8%，可滿足節能的要求。
例如：BMU系列200W時會超過電動機、驅動器效率86%和IE4的基準值75.8%，可滿足節能的要求。
