工件檢測
|
無需視覺檢測，判別工件合格與否 |
|

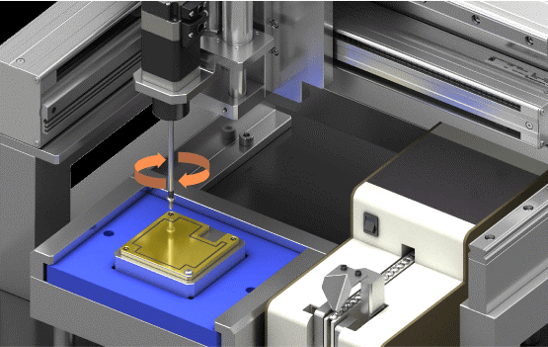

在工業生產過程中，通過人工來檢查工件是否“良品”效率較差且精度不高，往往會增加一道視覺檢測工序來確認工件是否存在缺陷。 此處以擰螺絲機為例，通過支援軟件MEXE02設定簡易程序，無需視覺檢測，便可辨別鎖螺絲狀態。這一簡易程序設定實例，同樣也可應用于許多判別工件是否合格的場合。 |
當前問題
標準螺絲，其長度、牙距、牙數應該是固定的。例如：一顆M3X10mm，1mm牙距的螺絲（即10圈牙），用來擰緊產品時，需要擰到10圈（即3600度）才能擰緊。若擰緊的圈數不對，則可能出現浮鎖或者滑牙的情況，造成工件不合格。

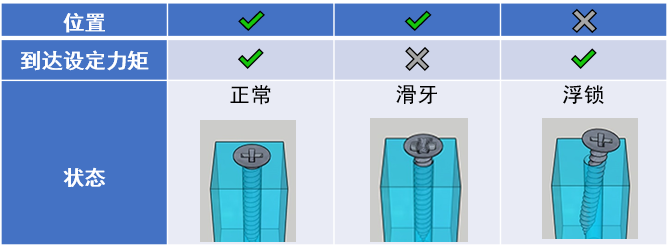

這就涉及到了電機的位置和力矩狀態，所對應螺絲的狀態如下：
|
以αSTEP AZ系列為例 |
|
|
以αSTEP AZ系列為例。AZ系列具有轉矩限制功能，通過設定推壓電流的大小，限制擰螺絲的轉矩達到限定值后就不會再增加，避免損害螺紋或者工件。AZ系列還能夠?qū)崿F(xiàn)狀態監控，反饋電機的旋轉量。
通過MEXE02支援軟件，將輸出位置信號（AREA信號）和轉矩上限信號（TLC信號）配合使用，可檢測是否出現浮鎖和滑牙的情況。（?點此下載支援軟件MEXE02）
※AREA信號：是電動機已進入設定范圍內時輸出的信號 TLC輸出：是在壓推運行中，達到輸出轉矩設定的轉矩限制值時輸出的信號  （MEXE02界面） -------程序示例-------
第一步，力矩判斷

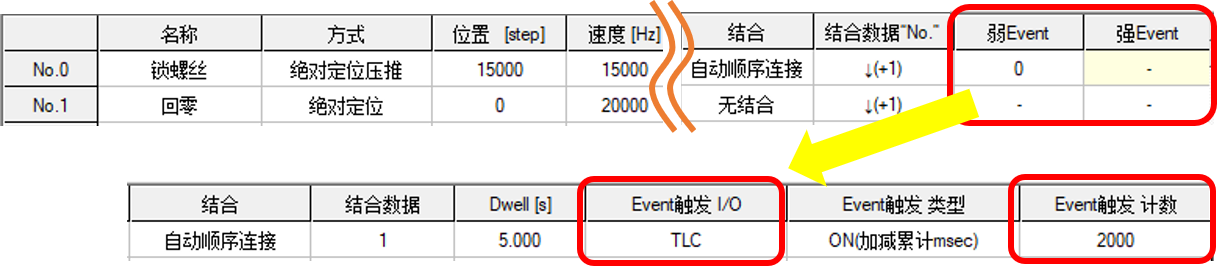

使用TLC信號

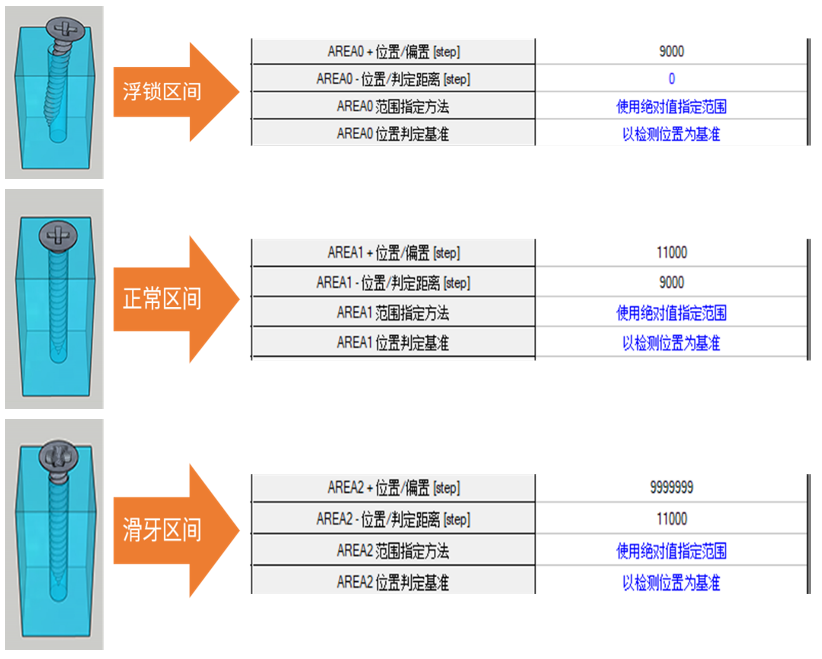

  第二步，位置判斷（區間大小可根據實際情況調整）
使用AREA信號
 第三步，簡化輸出信號

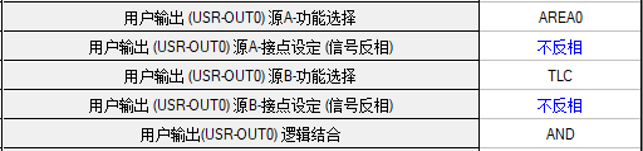

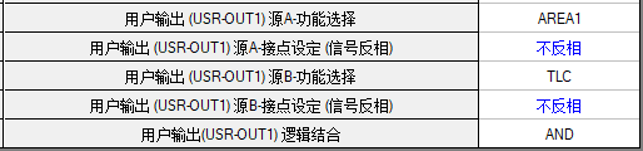

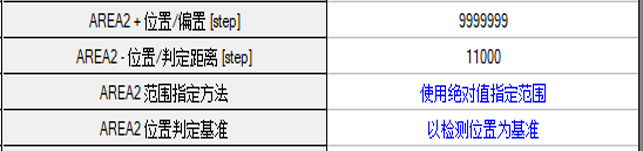

結合力矩判斷和位置判斷時可自定義USR-OUT信號，最終上位只需通過USR-OUT0、USR-OUT1和AREA2三個I/O信號即可判斷鎖螺絲的狀態。
 浮鎖： AREA0 + TLC = USR-OUT0  正常緊固： AREA1 + TLC = USR-OUT1  滑牙： AREA2  ※ 以上程序設定僅為示例，請根據實際情況設定 相關產品
