IVD夾杯裝置的提速、高夾持力穩定應用
|
IVD夾杯裝置的提速、高夾持力穩定應用 |
| 提高轉矩、小型輕量、 降低發熱
|
夾杯裝置工位：高速、高夾持力的穩定夾杯
設備：免疫分析儀工位：夾杯裝置工位 解決方案：PKP系列步進電動機 ●高轉矩 ●小型·輕量化 ●低發熱 痛點： ①面向增效課題，電動機提速后易失步，導致夾杯動作異常引起事故。 ②質量重，增大了擺臂的偏心慣性力矩及負載轉動慣量，易引起停止時的晃動。 ③電動機發熱大，對周?chē)b置和外殼熱輻射明顯，存在一定的安全隱患。 |
|
PKP系列步進電動機
|
|
采用高轉矩的PKP系列，助力擺臂旋轉更穩定

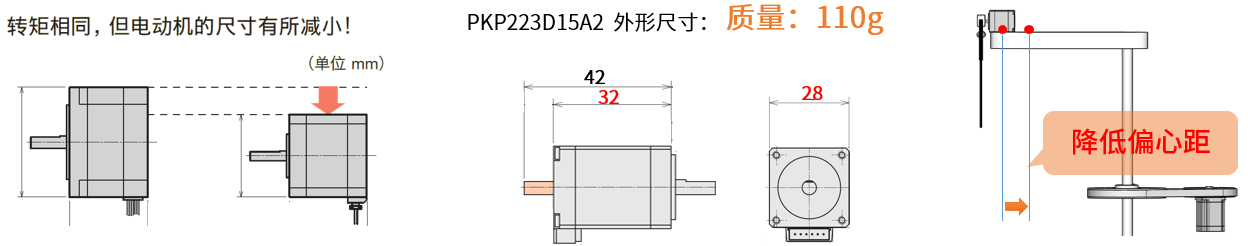

■選用更高轉矩輸出的小尺寸電動機，更小型·輕量化相較于普通的2相步進電動機，高轉矩化的PKP系列步進電動機，為您帶來：
①更小規格，更輕量化，有效降低慣性力矩負荷，停止更穩定

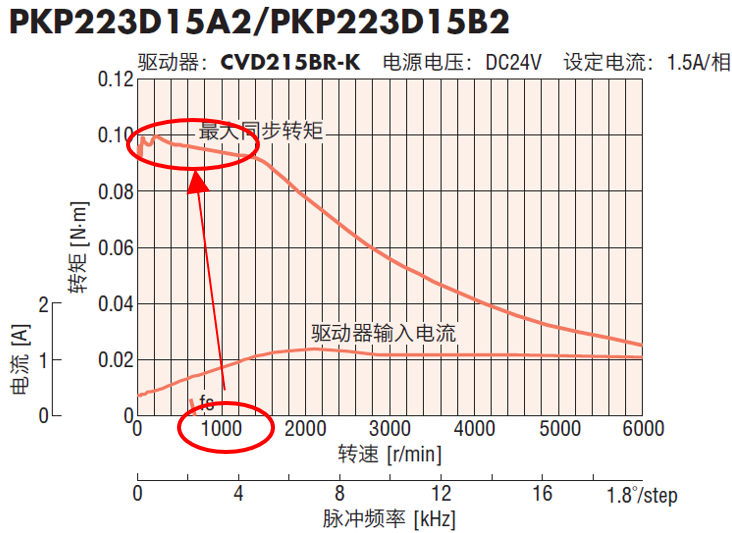

②滿足提速需求，助力設備高效率化
|

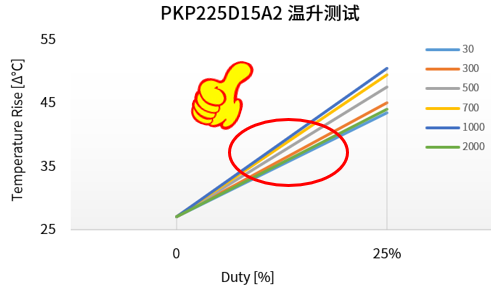

③溫升低，有效改善擺臂內部發熱及熱輻射問題 在運行占空比較低的夾杯裝置工位應用（比如：夾爪一次夾緊后，需待擺臂移動到位后再打開），電動機溫升表現十分優越：
|
PKP系列帶動更大負載，推動生產提速

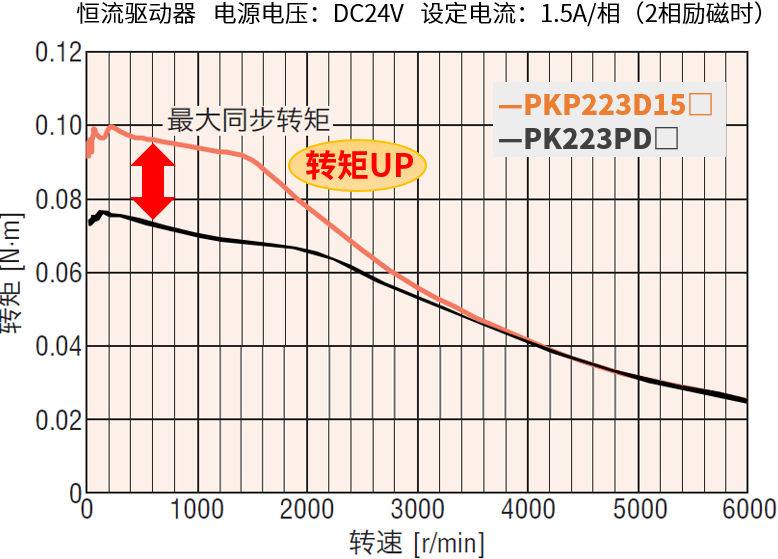

■轉矩更高，相同尺寸，帶動更大的負載
PKP系列通過更改磁性、電動機線圈及構造設計后，與同尺寸的PK系列標準型相比，實現了轉矩的大幅提升。

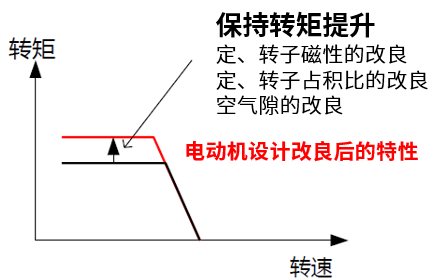

■高轉矩設計要素
為電動機提升更大的轉矩，著力研究：
①提升定子線圈密度，使線圈磁通量增加 ②采用強磁力磁鐵提升轉子的磁力 ③把控優越的定、轉子的內外徑比例設計
|
|

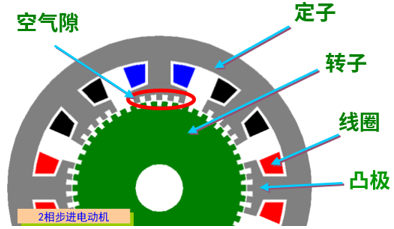

◇ 微小的空氣隙
|
轉子和定子的間距越小，越有助于提高轉矩。
|
改善溫升小妙招，設備運行更可靠
步進電動機根據起動·停止的頻率、運轉周期（轉速、運轉時間及停止時間）等條件，溫度上升會加大。
①在電動機轉矩有余量的情況下，通過降低電流設定為機構實際所需的轉矩，可大幅降低電動機溫升。

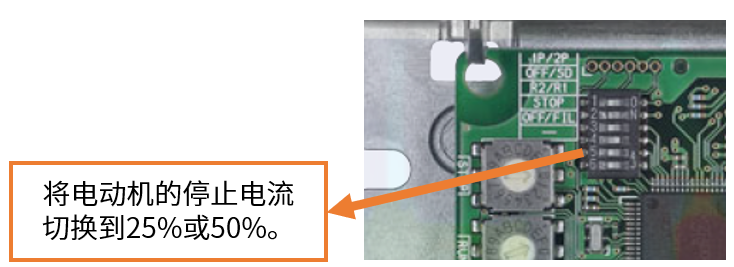

②CVD驅動器停止電流自動下降功能：通過在停止?fàn)顟B(tài)時自動下降控制電流，有效降低電動機溫升。
①在電動機轉矩有余量的情況下，通過降低電流設定為機構實際所需的轉矩，可大幅降低電動機溫升。

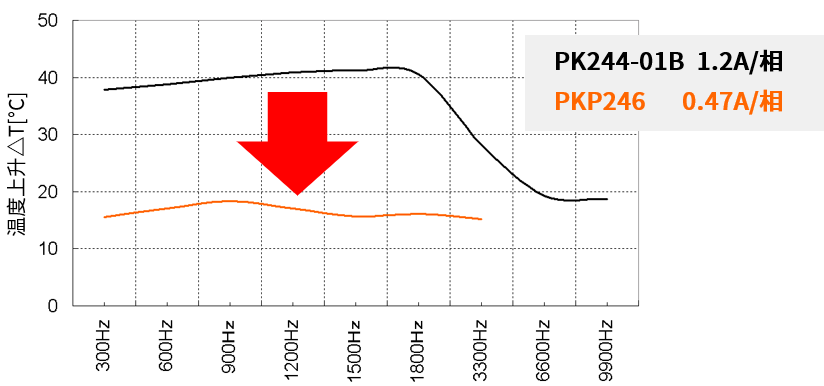

同樣42mm安裝尺寸的電動機以同等輸出轉矩進行運轉時，
可使溫度降低約20℃。
②CVD驅動器停止電流自動下降功能：通過在停止?fàn)顟B(tài)時自動下降控制電流，有效降低電動機溫升。
