助力碳中和---使用無刷電動機 實現節能減排
|
●AC電動機用戶的節能方案
相當于IE4節能性能 比三相電動機更加小型化和大功率 |
●助力碳中和的無刷電動機 高低速均穩定可在廣泛速度范圍內進行速度控制 適用于各種用途的豐富的產品陣容 |

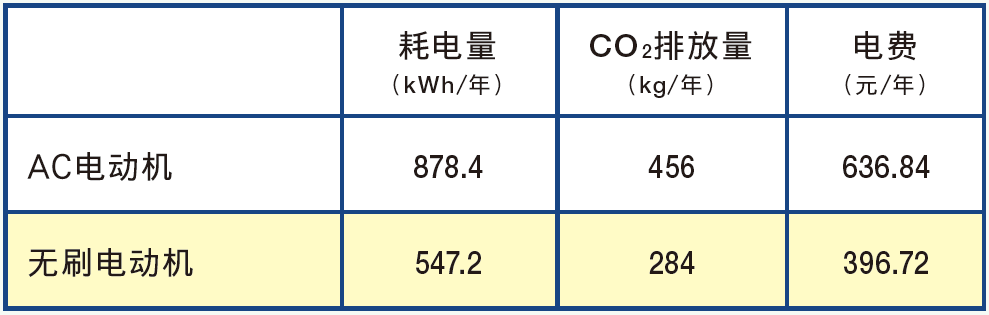

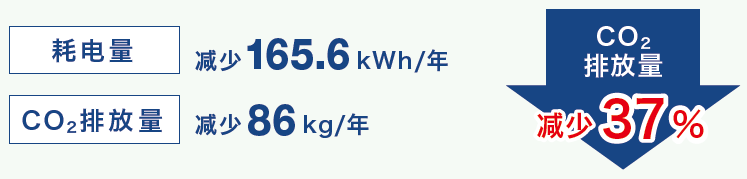

節能效果 從AC電動機至無刷電動機的轉換
|
年每年耗電量（以輸出功率60W進行的比較）
 |
※可按一天驅動時間24小時、每年工作天數300天、 電力-CO2排放量換算系數0.519kg-CO2/kWh、電費 以0.725元/kWh（平時段用電）計算 【 AC電動機 】 使用輸出功率60W、單相200V、60Hz時 【 無刷電動機 】 BMU系列、輸出功率60W時 |
|

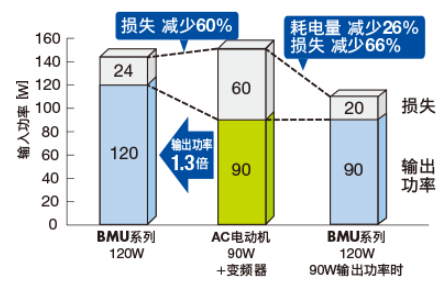

●相比變頻器控制更高效率
 |

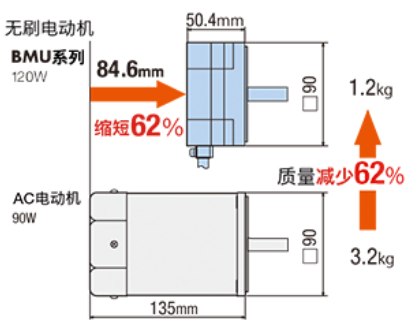

●小型、輕量電動機，有助于節省資源化
|
什么是無刷電動機
是指電動機內部搭載傳感器，是能夠進行轉速控制的小型、輕量的電動機。
依照反饋控制的專用電路（驅動器）指令進行跟蹤，按設定的速度運行。
依照反饋控制的專用電路（驅動器）指令進行跟蹤，按設定的速度運行。
|

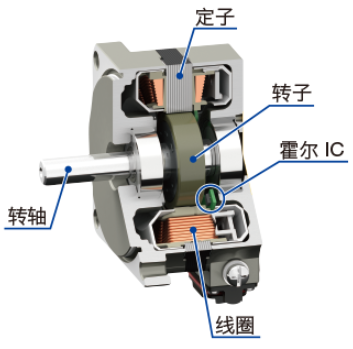

構造
通過轉子部分內藏 高磁力的永磁磁鋼， 實現高效率。  |
控制方法 根據設定速度、負載大小施加電壓，實現較高的速度穩定性。  |

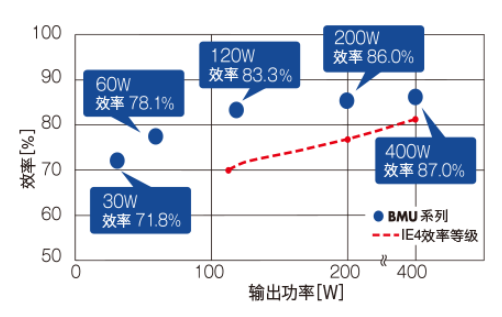

●相當于IE4*的高效率節能電動機
內藏永磁磁鋼的無刷電動機比三相電動機（異步電動機）更高效率。例如，BMU系列200W時，電動機、驅動器的效率為86%，高于IE4基準值75.8%，具有節能效果。
*根據國際規格IEC60034-30-1所規定的效率等級，以120W以上的異步電動機為檢測對象。
*IE4的效率值是50Hz、是4極機額定輸出時的數值。此外，無刷電動機的效率值為額定轉速下額定轉矩時的數值。
*根據國際規格IEC60034-30-1所規定的效率等級，以120W以上的異步電動機為檢測對象。
*IE4的效率值是50Hz、是4極機額定輸出時的數值。此外，無刷電動機的效率值為額定轉速下額定轉矩時的數值。

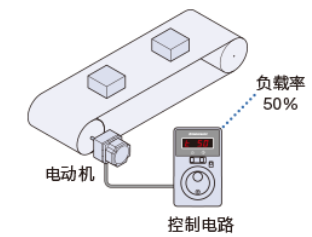

●狀態變化及耗電量的可視化（因產品而異）
| 監控 將電動機及驅動器的狀態（負載、速度、 溫度等）通過面板顯示，或?qū)?shù)值輸出到 上一級側。 |

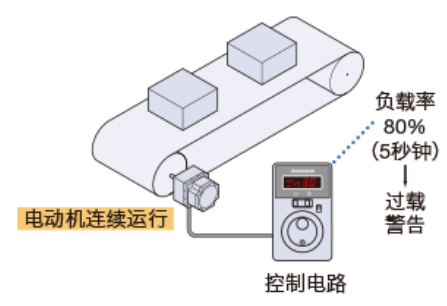

警告/信息信號 如果負載、速度等超過預先設定的值，則 在發出警報之前輸出信號。 |

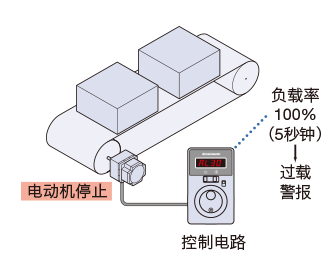

警報 電動機及驅動器有異常時，輸出警報，電動 機停止運行。 |
|
|
|
這些用途無刷電動機皆可勝任
●搬運

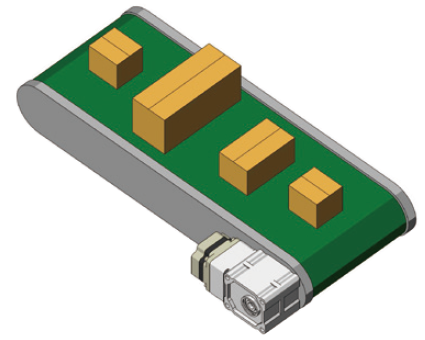

| 搬運重量不同的多個工作物 ?即使負載變動也可保持穩定速度 ?發揮低速至高速的均勻轉矩 ?停止位置的誤差較小 |

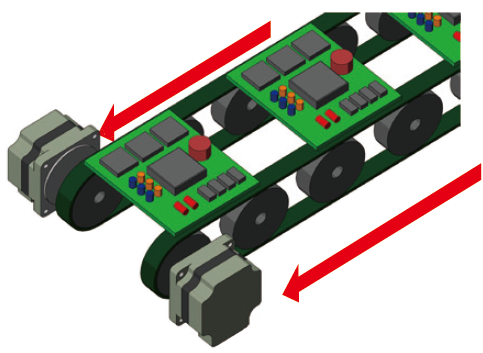

雙軸并列、速度同步 ?2條傳送帶的簡單同步 ?傳送帶匯流線的簡單同步 |
|
 |

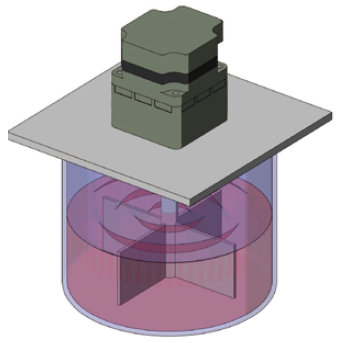

| ●攪拌· 泵· 取水 ?即使粘性(負載)出現變化，也能保持速度穩定 ?小型電動機、省空間化 ?節能、低發熱 ?瞬時正反轉 |

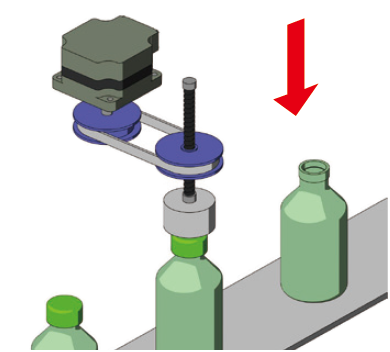

●壓推* ?通過轉矩限制防止破損 ?負載率的監控 *僅限能夠使用轉矩限制功能的產品。 詳情請洽詢本公司客戶咨詢中心。 |
|
 |
無刷電動機的產品種類
●AC電源輸入
●DC電源輸入
| 特征 | 操作簡便 | 可選擇多種設定方法的 多功能型 |
通過搭載編碼器，可定位控制 |
| 系列 | ?BMU系列 | ?BLE2系列 | ?BXⅡ系列 |
 |
 |
 |
|
| 輸出功率 | 30～400W | ||
| 速度設定點數 | 4段 | 16段 | 16段 |
| 速度設定方法 | 設定盤 | 設定盤 外部速度設定器 外部直流電壓 數據設定軟件 |
內部/外部速度設定器 外部直流電壓 數據設定軟件 |
| 速度控制范圍 | 80～4000r/min 速度變動率 ±0.2%（對負載） |
2～4000r/min*1 速度變動率 ±0.05% |
|
| 附加功能 | - |
轉矩限制*2 電磁制動*3 |
定位控制 轉矩限制*2 電磁制動*3 |
●DC電源輸入
| 特征 | 小型基板型 | 可電池驅動的大功率型 | 可電池驅動的小型驅動器 |
| 系列 | ?BLH系列 模擬信號設定型 數字設定型 RS-485通信型 |
?BLV系列 | ?BLV系列 R型 |
 |
 |
FA網絡對應 |
|
| 輸出功率 | 15～100W*4 | 100W、200W、400W | 100W、200W |
| 速度控制范圍 | 80～3000r/min*5 | 80～4000r/min*5 | 1～4000r/min |
| 附加功能 | 轉矩限制*2 電磁制動*3 |
轉矩限制*2 電磁制動*3 |
定位控制 轉矩限制*2 電磁制動*3 |
*1 模擬信號設定時30～4000r/min。
*2 BLH系列模擬信號設定型除外。
*3 BLE2系列300W、400W除外。 BLH系列15W除外。
*4 100W僅限模擬信號設定型。
*5 模擬信號設定型為100～3000r/min。
*4 100W僅限模擬信號設定型。
*5 模擬信號設定型為100～3000r/min。
*6 因設定方法及輸出功率而異。

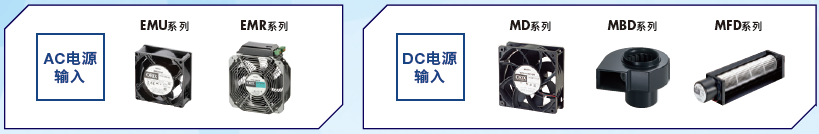

無刷電動機搭載風扇
