EZS系列（搭載αSTEP AZ系列 ）
小型、高剛性、低發塵量的電動滑臺。
通過電動滑臺實現步進電動機的高響應、低振動、無微振運行。產品陣容豐富，包括直線型、折返型、無塵室對應，可根據裝置空間、環境選用。
薄型、高剛性、高精度導軌，小型滑臺。折返型，節省空間。
1、高剛性·高精度
采用高剛性的導軌，在保持小型化的同時，實現了高容許慣性力矩。
●高剛性、高精度導軌
導軌采用THK制LM導軌※。屬于薄型不銹鋼導軌，可承受高容許慣性力矩?！?/span>
也是一種高精度的導軌，滑動平行度可控制在0.03mm以下。
（※THK株式會社的注冊商標。）
|
 |
●在保持薄型的同時， 實現了高可搬質量
在保持小型化的同時，實現了高容許慣性力矩。
2、節省空間
不會與工作物產生干擾， 因此，可較大限度利用空間。實現了高容許慣性力矩。
●可更改電纜線出線方向
電動機的安裝方向可在4個方向上※更改。（※折返型為3個方向。）
●折返型
與直線型相比，折返型較短，全長最大可縮短136.4mm，有利于節省裝置的空間。
全部機型采用簡易防塵構造。更備有無塵室對應品。
1、簡易防塵構造
采用不銹鋼板的簡易 防塵構造，可阻止異物進入，抑制發塵。
●抑制粉塵產生
工作臺部分采用低發塵的滾筒構造，與不銹鋼板之間的摩擦不會產生粉塵。
●防止異物進入
使用不銹鋼板的簡易防塵構造，防止外部異物進入。
●低發塵的滾筒構造（已取得專利*）
工作臺部分搭載低發塵的滾筒構造，與不銹鋼板之間滾動接觸，防止產生粉塵。
不僅抑制發塵，還能夠提升不銹鋼板的耐久性能。 *日本專利：特許第5059511號（P5059511）
專利種類：發明專利
|
 |
在低發塵滾筒構造的基礎上， |
●使用低發塵的清潔潤滑油 滾珠螺桿及導軌、軸承等采用了低發塵的清潔潤滑油。 |

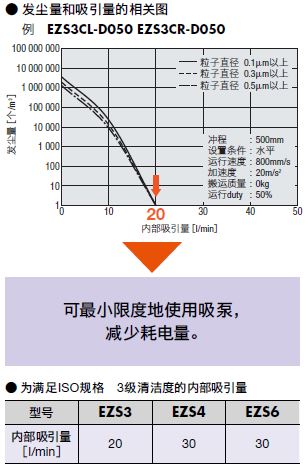

●以小吸引量，實現3級清潔度 |
 |
 |
 |
基于搭載αSTEP 的高性能
搭載αSTEP AZ系列，實現高性能。
●高響應 |
●重負載時也能夠?qū)崿F(xiàn)短距離高速驅動 |
●低速下也能夠順暢運行 |
●閉環控制 |
●無微振，保持停止位置 |
●免增益調整 |
●節能、低發熱
通過采用高效率電動機降低發熱，減少耗電量。
搭載無需電池絕對式編碼器的便利功能。(αSTEP AZ系列 點擊查看AZ系列特征)
由于搭載絕對式編碼器（ABZO編碼器），因此，不需要保持位置信息的電池及原點傳感器、外部傳感器。
●不需要外部傳感器
由于是絕對式編碼器，因此，不需要原點傳感器及外部傳感器。
?通常的原點返回 |
?搭載AZ系列的原點返回 |
●無需電池
采用機械式編碼器，因此，切斷電源后仍能夠保持位置信息。因為不需要電池，所以無需考慮出口海外時的限制等因素。
●已設定參數，縮短裝置起動時間
例如無需設定以下項目。
· 滾珠螺桿導程不同時電子減速機的計算·設定（最小移動量已設定為0.01mm）。
· 重新設定基于電動機安裝方向（直線/折返）的移動方向坐標（與電動機安裝方向無關，滑臺向指令方向移動）。
|
可根據系統構成來選擇驅動器。
●
內藏定位型驅動器
在驅動器上設定運行數據，通過PLC選擇，執行運行數據的類型。東方馬達的內藏定位型即指對應I/O控制、Modbus（RTU）控制、經由網絡轉換器實現的FA通信網絡控制的總稱。 ＊關于FLEX詳細說明 詳情請點擊。
●脈沖序列輸入型驅動器
利用用戶自備的脈沖發生器，可進行電動機控制。
通過數據設定軟件（MEXE02）可輕松進行設定、驅動。?點此下載數據設定軟件MEXE02
如果搭載相同電動機，則控制方法相同。（實現配線、控制、保養部件的統一）
 |
自由布局、提高生產效率、 |
