DGⅡ系列是將中空旋轉式平臺與步進電動機相組合的產品。傳動裝置內部為減速機構（減速比18），可實現高輸出驅動。

DGⅡ系列 搭載閉環步進電動機αSTEP AZ系列 屬于標準型

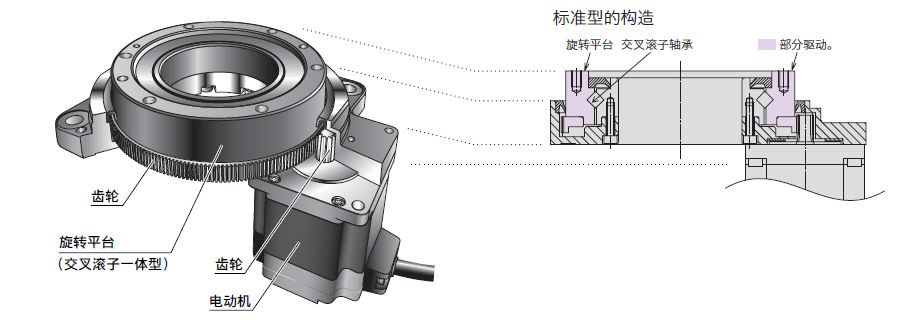

旋轉平臺采用交叉滾子軸承，實現了高輸出功率與高剛性。

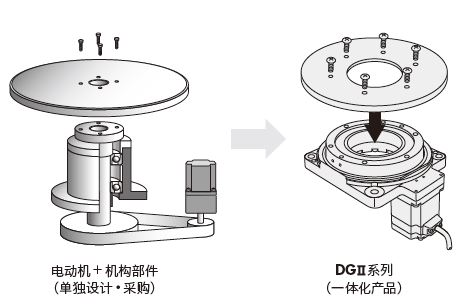

節省設計工時

可直接將裝置的工作臺及機械手臂安裝在旋轉平臺上。與使用皮帶輪 等機構零件時相比，可減少機構設計、零件調配、皮帶狀態調節等的 工時與費用。

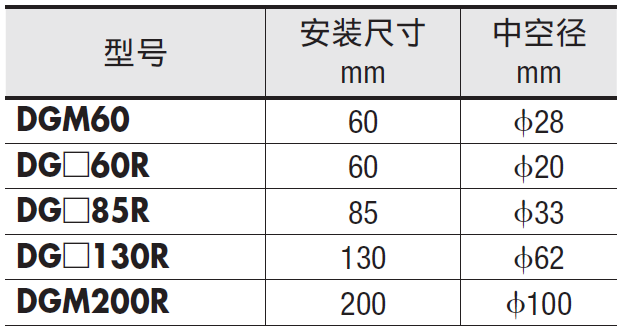

大口徑中空旋轉平臺可簡潔地配線、配管

大口徑中空孔（貫穿）可用于布線復雜的配線與配管等場合，使裝置設計更為簡潔。

高輸出功率、高剛性

高剛性的交叉滾子軸承與中空旋轉平臺一體化。

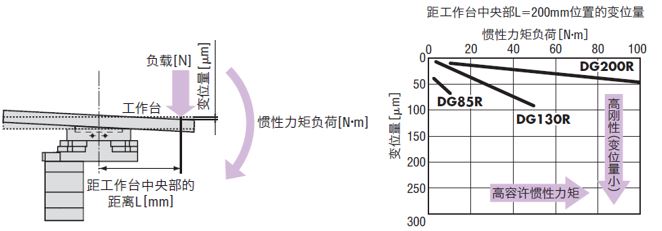

〈輸出〉 最大容許轉矩50N·m 〈剛性〉 最大容許軸向負載4000N　 最大容許慣性力矩100N·m　 安裝尺寸越大，能承受的容許慣性力矩負荷也越大，但對于慣性力矩負荷的變位量則會變小。

無齒隙的高精度定位

● 無齒隙
● 反復定位精度±15arcsec（±0.004°）
請注意：精度是在一定負載、一定溫度（常溫）下的數值。

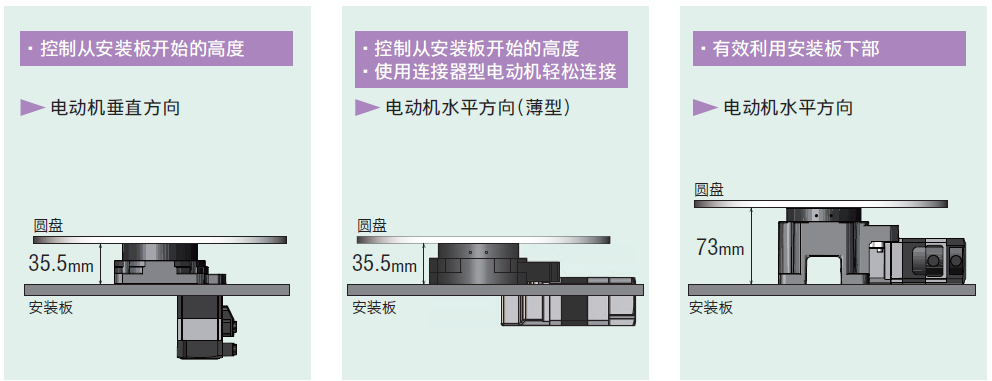

根據空間區別使用

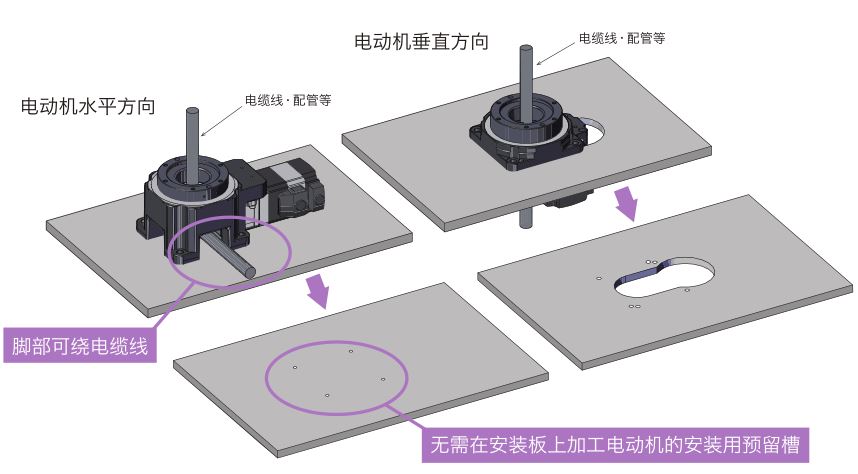

●電動機水平方向的優點
?無需加工電動機的安裝用預留槽，可簡化安裝板。
?可從工作臺下面的腳部空隙中拉出電纜線、配管等。

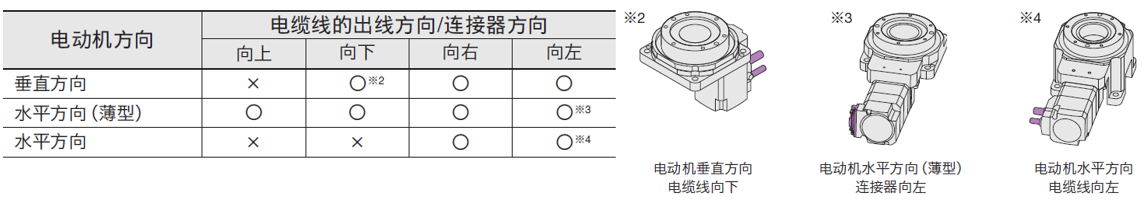

可根據用途選擇電纜線的出線方向（僅搭載AZ系列）

絕對方式能夠?qū)崿F(xiàn)的簡單 原點設定、原點返回

小型、無需電池、多回轉絕對式編碼器＜ABZO編碼器＞ 。有助于提升生產效率及降低成本。

不需要原點傳感器

因?yàn)槭墙^對方式，所以不需要原點傳感器。

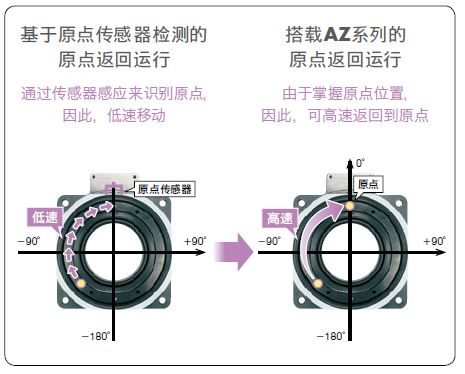

高速原點返回

無需使用原點傳感器即可實現原點返回，因此，無需在意傳 感器感應的規格，可高速執行原點返回，從而縮短機器工作周期。

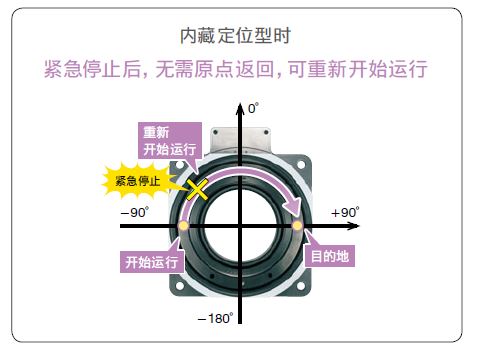

不需要原點返回

即使在定位運行過程中切斷電源，仍能夠保持位置信息。而且，如果是內藏定位型，則在生產線緊急停止以及停電后恢復供電時，無需執行原點返回，也能夠重新開始定位運行。

機械式編碼器，無需電池

因?yàn)槭菣C(jī)械式編碼器，所以不需要電池。位置信息由ABZO 編碼器進行機械式管理，因此，即使切斷電源，拆下電動 機/驅動器之間的電纜線，仍能夠保持位置信息。

搭載AZ系列的便利功能

方便的運行·設定

使用AZ系列的功能，能夠通過中空旋轉式傳動裝置的旋轉平臺執行坐標管理，可以實現以下運行：

?就近絕對移動縮短生產周期	?設定禁止進入范圍使控制簡單
是指朝向設定的目標位置，按移動距離最短的旋轉方向 執行驅動的功能。可縮短裝置的生產周期。	裝置上有障礙物等時， 可在旋轉平臺上設定禁止進入范圍。

縮短裝置啟動時間 出廠時已預設運行中空旋轉式傳動裝置所需參數，可縮短裝置啟動時間。 ·原點位置 ·分辨率設定（0.01°/step） ·旋轉平臺的旋轉方向設定 ·Round設定±180° ●各初始設定值可以更改。

閉環步進電動機αSTEP 搭載絕對式編碼器AZ系列	點擊相應文字查看詳細：
	?AZ系列產品介紹 ?AZ系列產品種類

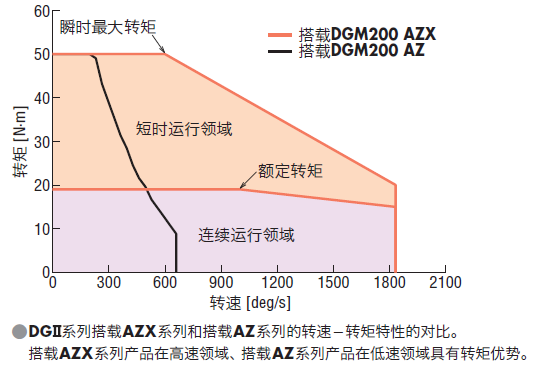

高速發揮高轉矩 搭載AZX系列，可高速發揮高轉矩。 適用于移動量較多的定位用途和連續運行用途。

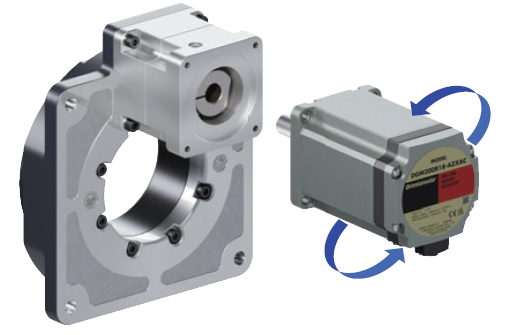

改變電纜線的出線方向 搭載AZX系列時，通過聯軸器連接電動機，因此可以拆卸電動機部。 通過改變電動機的方向，可以改變電纜線的出線方向，從而提升設計 時的自由度。

搭載免電池絕對式編碼器的伺服電動機

• 機械式傳感器 非通電狀態下也能夠保持位置信息 • 多回轉絕對式傳感器 可根據作為基準的原點，利用電動機軸 檢測±900轉（1800次旋轉）的絕對位置

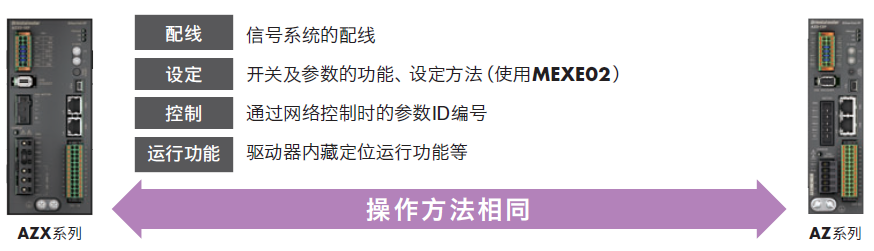

基本操作方法與搭載AZ系列產品相同

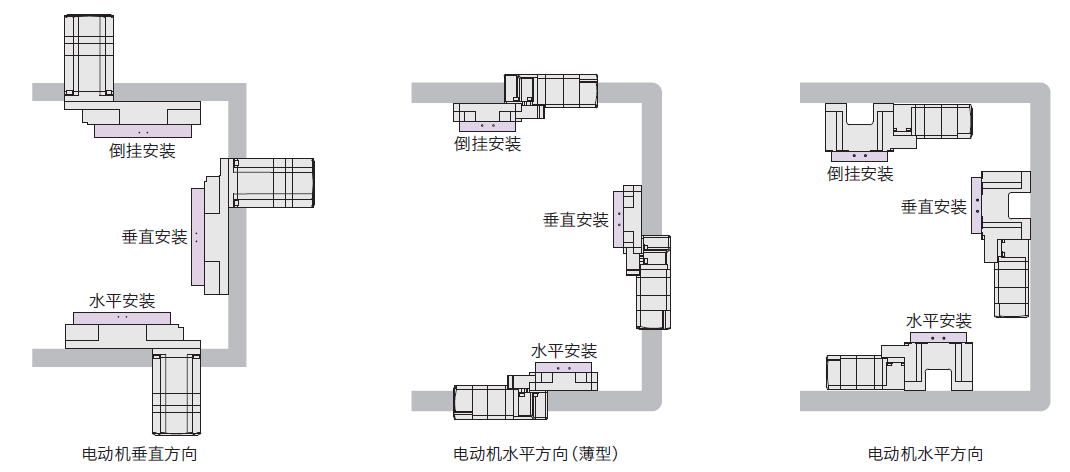

安裝方向范例
