電動傳動裝置
齒輪齒條系統
LJ直線減速機與αSTEP AZ組合使用
齒條· 齒輪系統是齒條齒輪機構與電動機組合而成的產品。
電動機部使用步進伺服混合控制系統αSTEP AZ系列，
除可高精度定位外，還可實現搬運最大200kg的高負載。
有助于裝置小型化和生產作業的省力化。
請點擊相應驅動器類型進一步選購：
※如需購買其他配件，可在搜索欄直接搜索品名或垂詢客戶咨詢中心：400-820-6516。齒條移動方向
|
安裝尺寸
［mm］ |
電源
輸入
|
可搬質量
［kg］ |
使用速度范圍
［mm/s］ |
行程
［mm］ |
電動機
|
電磁制動
|
|---|---|---|---|---|---|---|---|
水平／垂直均可
|
AC
|
25
|
0 ～ 500
|
100 ～ 700
|
AZM98-TS10
|
無／有
|
|
65
|
0 ～ 200
|
||||||
35
|
0 ～ 282
|
AZM98-TS20
|
|||||
130
|
0 ～ 50
|
||||||
55
|
0 ～ 188
|
AZM98-TS30
|
|||||
200
|
0 ～ 40
|
驅動器
驅動器機型
|
電源輸入
[V] |
|
|---|---|---|
 |
內藏定位型
|
單相100-120
單相/三相200-240 |
帶RS-485通信的
脈沖序列輸入型 |
||
脈沖序列輸入型
|
||
對應EtherCAT驅動器配置文件
|
||
EtherNet/IP對應
|
||
PROFINET對應
|
||
MECHATROLINK-Ⅲ對應
|
單相100-120
單相/三相200-240 |
|
SSCNETⅢ/H對應
|
連接用電纜線套件／可動連接用電纜線套件
．從電動機出線的電動機電纜線及電磁制動電纜線不能直接連接到驅動器。連接到驅動器時，請使用連接用電纜線。
．當電纜線需要彎曲時，請使用可動連接用電纜線。
| 長度 [m] | |
|---|---|
 |
0.5～20 |
 |
選購配件

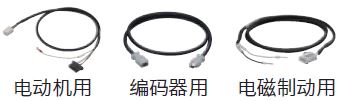

連接用電纜線套件/可動連接用電纜線套件
- 電動機/編碼器用
-
種類 品名 連接用電纜線套件 CC005VZF CC010VZF CC015VZF CC020VZF CC025VZF CC030VZF CC040VZF CC050VZF CC070VZF CC100VZF CC150VZF CC200VZF 可動連接用電纜線套件 CC005VZR CC010VZR CC015VZR CC020VZR CC025VZR CC030VZR CC040VZR CC050VZR CC070VZR CC100VZR CC150VZR CC200VZR - 電動機/編碼器/電磁制動用
-
