電動傳動裝置
中空旋轉式傳動裝置
DH系列
采用中空轉子的傳動裝置。
可簡化配線、配管，減少安裝機構的零件。
有助于裝置整體的小型化、輕量化和減少設計工時。
中空結構，簡化裝置前端的配管、配線
5相步進電動采用中空法蘭的傳動裝置。中空部可通過氣動配管、配線、光線，有助于簡化裝置前端的設計、小型化、輕量化。

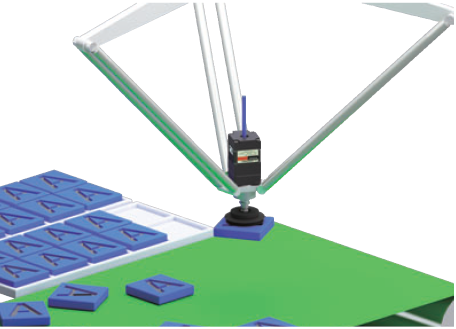

并聯機器人吸盤的θ軸
|

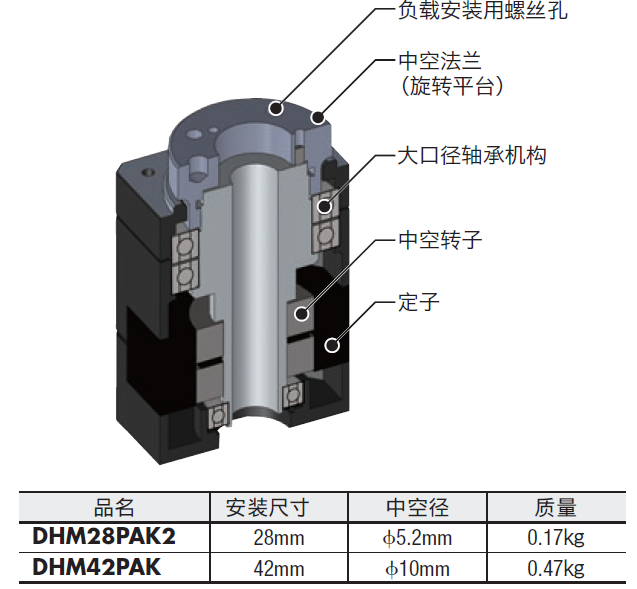

●DH系列構造 |

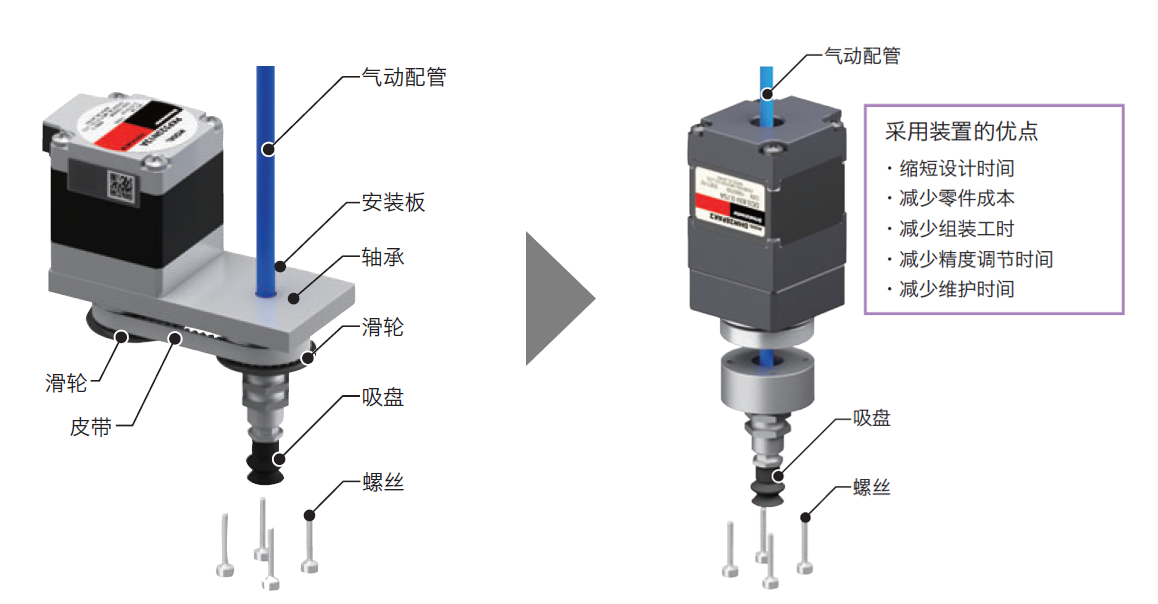

凸緣安裝有助于減少可動部周邊零件
中空法蘭可直接安裝負載。有助于減少可動部周邊的零件數量。
防盜攝像機的旋轉軸
|

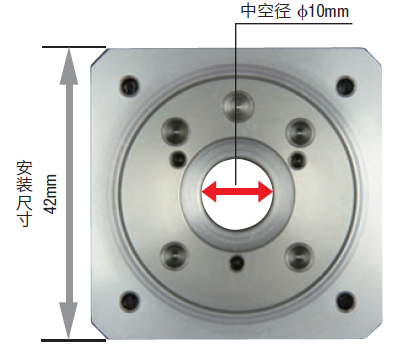

●中空徑 例：DHM42PAK時
|
另外，可縮減在組裝及安裝精度調節上花費的時間，有助于提高客戶的生產效率。

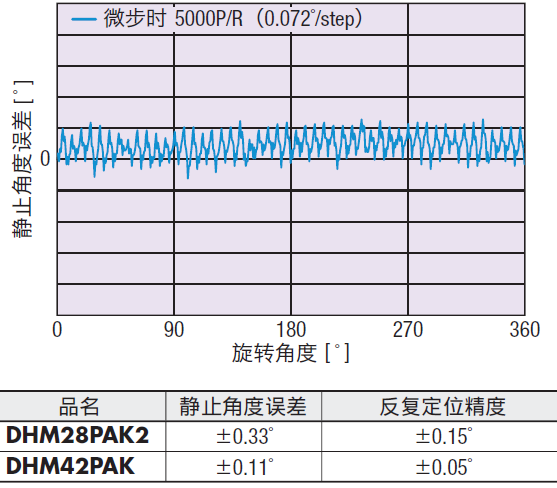

實現高精度定位
搭載5相步進電動機，可穩定重復高精度定位、細微動作。與CVD驅動器組合，通過微步驅動、平滑驅動功能，可實現抑制低速運行時振動的平滑動作。此外，中空法蘭不使用聯軸器或皮帶等傳動機構，因此不會因零件的剛性和組合誤差而影響精度。

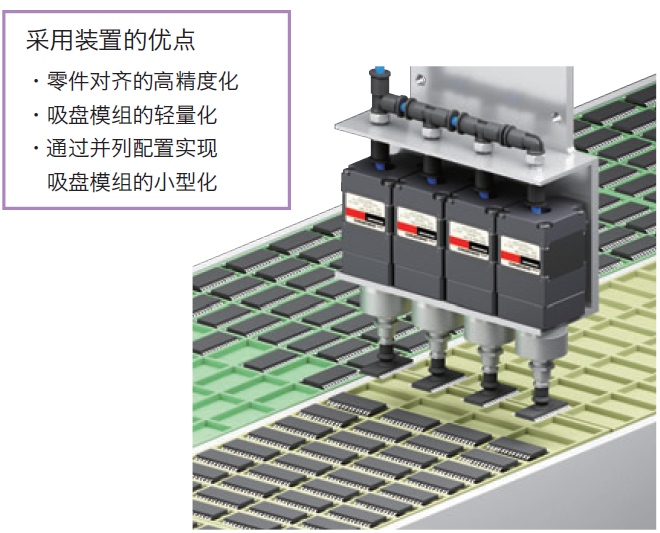

部件貼片機
并列吸盤的θ軸
|
 |
驅動器特征
?步進電動機驅動器CVD系列（點此了解詳情）●使用微步驅動，低振動
采用全數字控制的微步驅動器，大幅改善振動幅度，在全速度狀態下實現更低振動，更小噪音。
●小規格的高性能驅動器
?有利于節省空間的小型、輕量驅動器
?可提早發現驅動器異常的保護功能
?可實現平衡運行的平滑驅動功能
?可通過數字開關設定運行電流
?帶安裝板水平出線型
|
?帶安裝板垂直出線型
|
|
