電動傳動裝置
小型電動缸
DRS2系列（搭載αSTEP AZ系列）
將步進電動機與滾珠螺桿實現一體化，能夠執行直線動作的產品。 搭載ABZO編碼器。機身小巧，實現了高精度定位和節省空間、節省配線。
※請點擊相應鏈接進一步選購產品
●小型電動缸

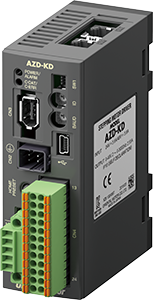

●驅動器
※如需購買其他配件，可在搜索欄直接搜索品名或垂詢客戶咨詢中心：400-820-6516。
●小型電動缸
類型
|
安裝尺寸
|
行程
|
滾珠螺桿
|
電纜線
出線方向 |
電磁制動
|
|
|---|---|---|---|---|---|---|
種類
|
導程
|
|||||
40mm
|
滾軋
|
2mm/
8mm |
右/左
|
無/帶電磁制動
|
||
精密
|
2mm
|
|||||
無導軌
|
40mm
|
滾軋
|
2mm/
8mm |
−
|
無/帶電磁制動
|
|
精密
|
2mm
|
|||||
50mm
|
滾軋
|
4mm
|
||||
備有安裝尺寸20mm、28mm的小型電動缸。點擊此處查看。
*無導軌型安裝時需要對中心。運行時需要防止滑動的裝置。●驅動器
|
|
驅動器類型
|
電源輸入
[V] |
|---|---|---|
 |
內藏定位型
|
DC24/48
|
帶RS-485通信的脈沖序列輸入型
|
||
脈沖序列輸入型
|
||
對應EtherNet/IP
|
||
對應EtherCAT驅動器配置文件
|
||
對應PROFINET
|
選購配件
電纜線
- 連接用電纜線套件
-
種類 品名 無電磁制動用 CC010VZF2 CC070VZF2 CC020VZF2 CC100VZF2 CC030VZF2 CC150VZF2 CC050VZF2 CC200VZF2 CC005VZF2 CC015VZF2 CC025VZF2 CC040VZF2 帶電磁制動用 CC010VZFB2 CC070VZFB2 CC020VZFB2 CC100VZFB2 CC030VZFB2 CC150VZFB2 CC050VZFB2 CC200VZFB2 CC005VZFB2 CC015VZFB2 CC025VZFB2 CC040VZFB2 - 可動連接用電纜線套件
-
種類 品名 無電磁制動用 CC010VZR2 CC070VZR2 CC020VZR2 CC100VZR2 CC030VZR2 CC150VZR2 CC050VZR2 CC200VZR2 CC005VZR2 CC015VZR2 CC025VZR2 CC040VZR2 帶電磁制動用 CC010VZRB2 CC070VZRB2 CC020VZRB2 CC100VZRB2 CC030VZRB2 CC150VZRB2 CC050VZRB2 CC200VZRB2 CC005VZRB2 CC015VZRB2 CC025VZRB2 CC040VZRB2 - 中繼電纜線套件
-
種類 品名 無電磁制動用 CC010VZFT CC070VZFT CC020VZFT CC100VZFT CC030VZFT CC150VZFT CC050VZFT
帶電磁制動用 CC010VZFBT CC070VZFBT CC020VZFBT CC100VZFBT CC030VZFBT CC150VZFBT CC050VZFBT
- 可動中繼電纜線套件
-
種類 品名 單軸用 CC010VZRT CC070VZRT CC020VZRT CC100VZRT CC030VZRT CC150VZRT CC050VZRT
帶電磁制動用 CC010VZRBT CC070VZRBT CC020VZRBT CC100VZRBT CC030VZRBT CC150VZRBT CC050VZRBT
- 其他電纜線
-
種類 品名 輸入/輸出信號用
通用電纜線CC16D005B-1 CC16D015B-1 CC16D010B-1 CC16D020B-1 RS-485通信用電纜線 CC001-RS4 CC002-RS4 連接器-端子臺轉換組合產品 CC50T10E
安裝板
※網絡轉換器及控制器請點此選購※如需購買其他配件，可在搜索欄直接搜索品名或垂詢客戶咨詢中心：400-820-6516。
